Modelação subsequente de uma viga de pavimento por baixo de piso existente

Neste caso, o piso deverá assentar na viga de pavimento sem qualquer junção.

Por consequente, apenas as forças de compressão verticais são transferidas da viga de pavimento para o piso (Figura 01).

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

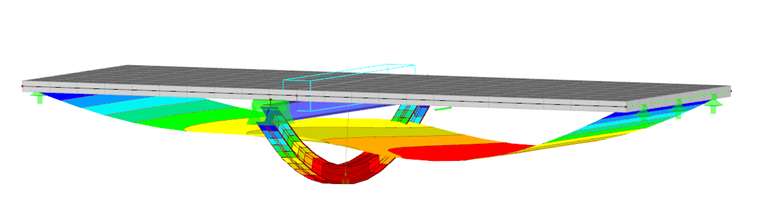

1 Piso com viga de pavimento

Uma vez que o tipo de barra "Nervura" está fora de questão devido à composição inexistente, é necessário atribuir o tipo de barra "Viga" à viga de pavimento.

Para implementar a condição de que apenas as forças de compressão devem ser transferidas na direção Z, é útil a função "Libertação de linha". Neste caso, todas as forças e momentos devem ser ativados, ou seja, libertados, dentro da caixa de diálogo "Novo tipo de libertação de linha". Além disso, a não linearidade "Fixo se v_z for positivo" tem de ser definida para u_z (Figura 02).

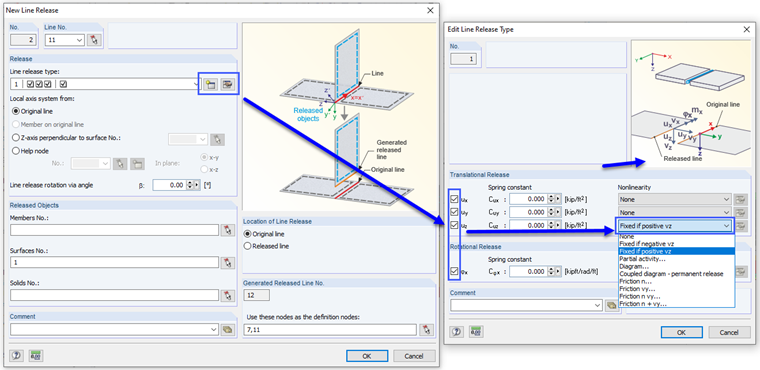

2 Editar tipo de libertação de linha

Como linha a ser libertada, deverá ser selecionada a linha da barra dentro da superfície correspondente e como objeto a ser libertado deverá ser selecionada a respetiva superfície.
