后续对现有楼板下承梁的建模

提示和技巧

This article was translated by Google Translator

View original text

当在一个已有的楼板下进行梁的后续建模时,会出现第一个问题,即在下梁和楼板之间传递的力是什么? 在这种情况下,地板应该放在没有任何复合材料的下横梁上。

因此,竖向的压缩力从竖梁传递到楼板(图01)。

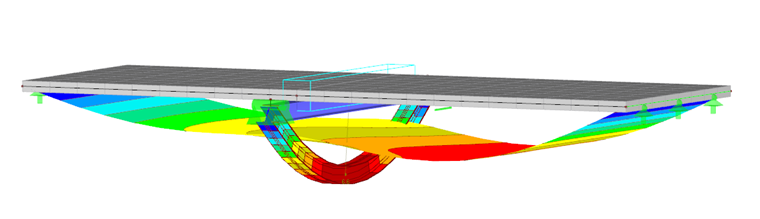

图片 01 - 楼板梁

由于杆件类型“ Rib”由于不存在复合材料而无法使用,因此必须将杆件类型“梁”分配给下梁。

为了实现只在Z方向上传递压力的条件,可以使用“线释放”功能。 在这种情况下,必须在“新建线释放类型”(New Line Release Type)对话框中激活所有力和力矩。 另外必须为uz定义非线性“固定为正vz ”(图02)。

图片 02 - 编辑线释放类型

在相应区域中选择杆件的线作为要释放的线,并选择相应的面作为释放的对象。

关键词

线释放 另外 梁架梁 剪力耦合 连接 接触
