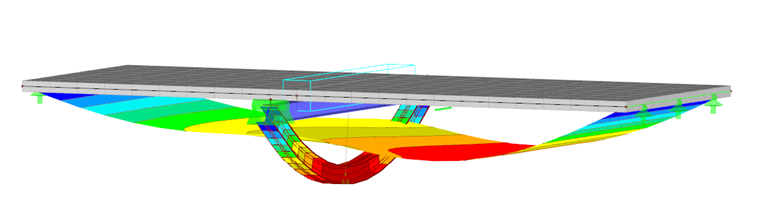

Di conseguenza, solo le forze di compressione verticali vengono trasferite dalla trave verticale al pavimento (Figura 01).
.png?mw=760&hash=bfdca79d25847511b344419e4c856d97777b60c8)
Poiché il tipo di asta "Nervatura" è fuori questione a causa del composto inesistente, è necessario assegnare il tipo di asta "Trave" alla trave discendente.

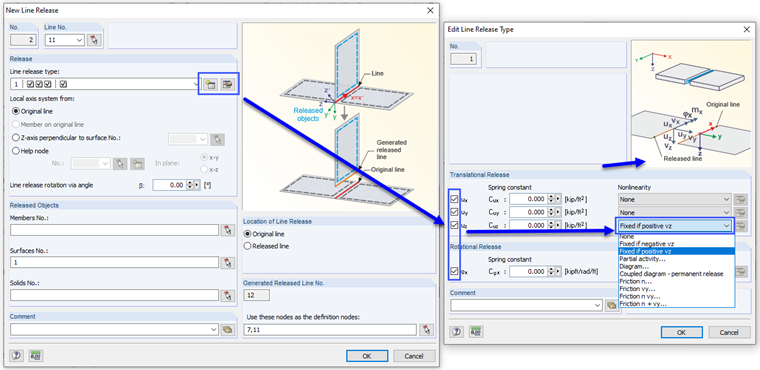

La funzione "Rilascio linea" è utile per implementare la condizione che solo le forze di compressione dovrebbero essere trasferite nella direzione Z. In questo caso, tutte le forze e i momenti devono essere attivati - cioè rilasciati - nella finestra di dialogo "Tipo di rilascio della nuova linea". Inoltre, la non linearità "Fissa se positiva vz " deve essere definita per uz (Figura 02).
È necessario selezionare la linea dell'asta all'interno dell'area corrispondente come linea da rilasciare e la superficie corrispondente come oggetto rilasciato.
