Modelowanie podciągu pod istniejącym stropem

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Jeśli dodajemy w modelu belki pod istniejącym stropem wówczas pojawia się pytanie, które siły należy przenieść między podciągiem a stropem i czy pożądane jest uwzględnienie efektu zespolenia tych dwóch elementów. W tym przykładzie płyta stropowa powinna spoczywać na belce bez uwzględnienia zespolenia elementów składowych konstrukcji.

W związku z tym tylko siły pionowe od docisku są przenoszone z podciągu na strop (rysunek 01).

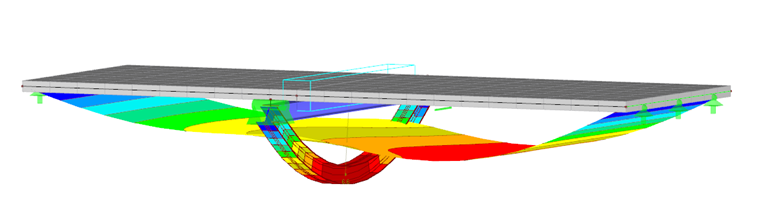

Rysunek 01 - Strop z podciągiem

Ponieważ pręt typu „Żebro“ nie wchodzi w rachubę z uwagi na brak zespolenia podciągu z płytą należy przydzielić typ pręta „Belka“.

Aby zapewnić warunek, przenoszenia tylko sił w kierunku Z, przydatna jest funkcja "Zwolnienie liniowe". W tym przypadku należy zaznaczyć, czyli zwolnić, wszystkie siły i momenty, w oknie dialogowym "Nowy typ zwolnienia liniowego". Dodatkowo dla uz należy zdefiniować nieliniowość "Stała, jeżeli dodatnia vz " co implikuje, że przenoszony będzie tylko docisk (Rysunek 02).

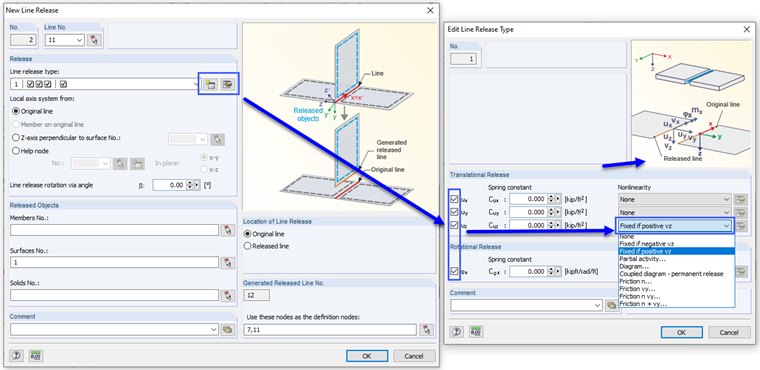

Rysunek 02 - Edytować typ zwolnienia liniowego

Należy wybrać linię pręta w obrębie odpowiedniego obszaru jako linię do zwolnienia, a odpowiednią powierzchnię jak zwolniony obiekt.
