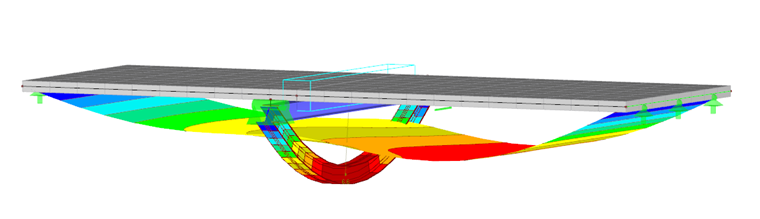

En consecuencia, solo se transfieren las fuerzas de compresión verticales desde la viga hacia abajo al piso (Figura 01).
.png?mw=760&hash=bfdca79d25847511b344419e4c856d97777b60c8)
Dado que el tipo de barra "Nervio" está fuera de discusión debido a que el composite no existe, debe asignar el tipo de barra "Viga" a la viga de cuelgue.

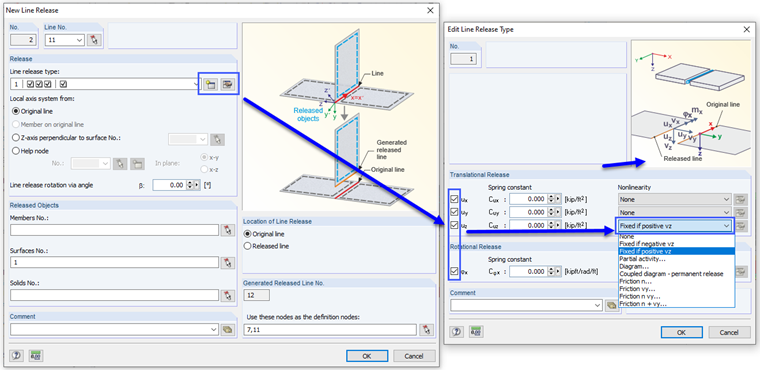

La función "Liberación de línea" es útil para implementar la condición de que solo se deben transferir los esfuerzos de compresión en la dirección Z. En este caso, se deben activar todos los esfuerzos y momentos, es decir, liberarlos, en el cuadro de diálogo "Nuevo tipo de liberación de línea". Además, se debe definir la no linealidad "Fijo si es positivo vz" para u z (figura 02).
Debe seleccionar la línea de la barra dentro del área correspondiente como una línea a liberar y la superficie correspondiente como un objeto liberado.
