Использование аддона модели здания в RFEM 6 для отображения воздействий на этажах, межэтажных сносов и сил в стенах сдвига

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

В RFEM 6 сейсмический расчет можно выполнить с помощью аддонов Modal Analysis и Response Spectrum Analysis. После выполнения спектрального анализа можно использовать аддон Building Model для отображения воздействий этажа, сносов между этажами и сил в поперечных стенах.

Общая концепция сейсмического расчета основана на создании загружения для модального анализа и анализа спектра реакции. Загружение типа модального расчета требуется для получения значений собственных колебаний. Это загружение затем импортируется в загружение для анализа спектра реакций, где можно назначить спектр реакций и выбрать интересующие режимы. Подробный рабочий процесс описан в статье Базы знаний «Сейсмический расчет в RFEM 6».

Предполагая, что сейсмический расчет на основе анализа спектра реакций был выполнен, RFEM 6 предоставляет возможность использовать аддон Building Model для отображения воздействий этажа, межэтажных сносов и сил в поперечных стенах. Это можно использовать для дальнейшего анализа (например, для расчета по методу pushover) или учесть в рамках расчета по теории второго порядка.

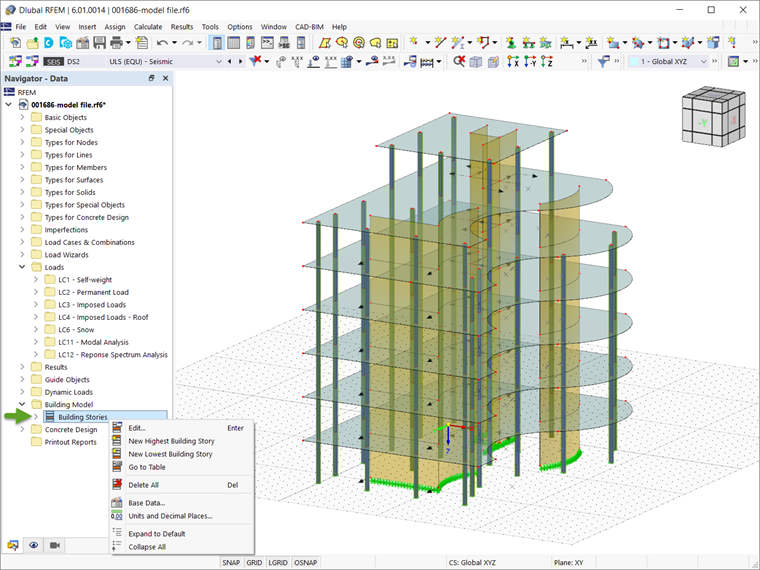

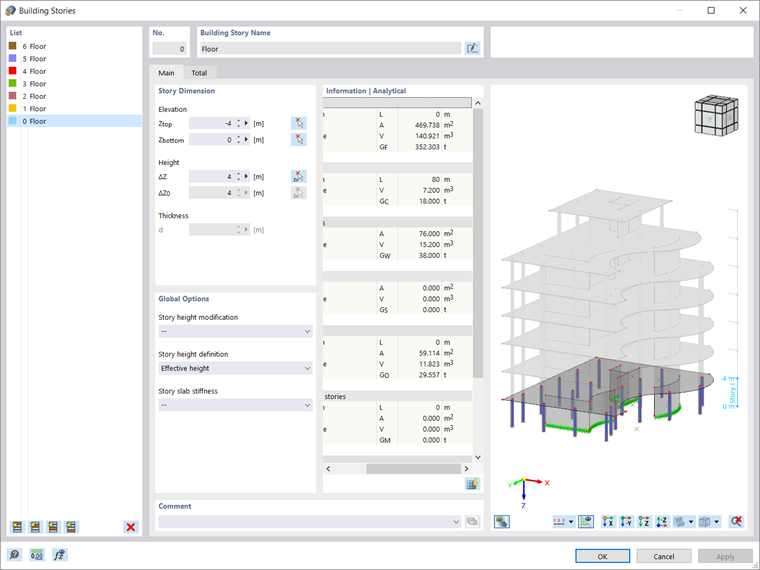

Для этого необходимо активировать аддон Модель здания в разделе «Базовые данные» и задать этажи здания. Примером, приведенным в данной статье, является шестиэтажное здание (Рисунок 1). Высота каждого этажа по 4 м. Таким образом, достаточно создать первый рассказ и скопировать его 6 раз, как показано на рисунке 2.

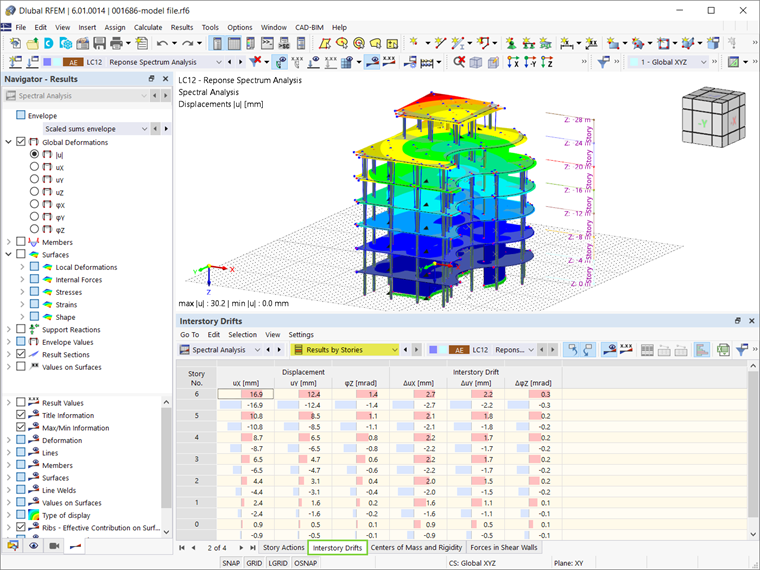

После определения этажей здания можно отобразить результаты спектрального анализа по этажам (изображения с 3 по 5). Во-первых, можно перечислить в таблице воздействия этажа, полученные из расчета землетрясения, как показано на Рисунке 3. Также отображаются координаты центра тяжести. Аналогичным образом доступны и межэтажные смещения, как показано на рисунке 4.

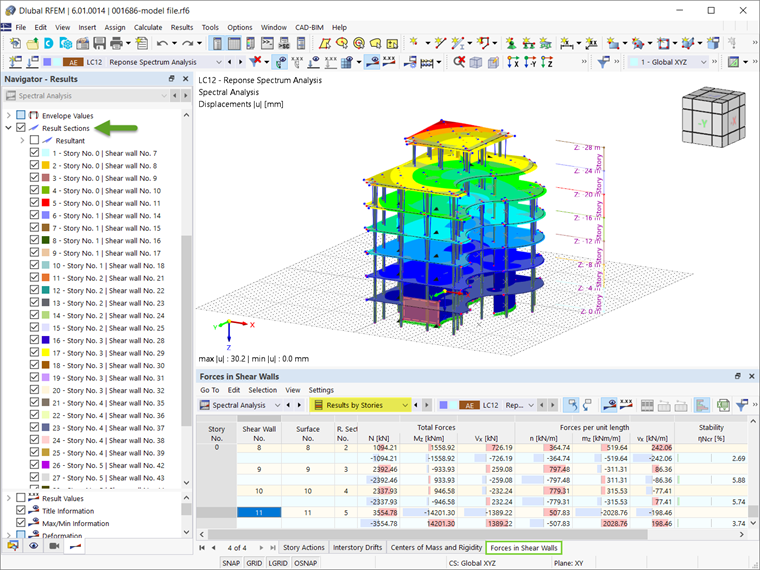

При отображении результатов по этажам, программа создает сечения результатов для каждой стены сдвига на каждом из этажей здания (Рисунок 5). Таким образом, в таблице «Результаты» отображаются как общие силы, так и силы на единицу длины. Эти значения могут быть использованы непосредственно для расчета сдвига отдельных стенок сдвига.
