Použití addonu Model budovy v programu RFEM 6 pro zobrazení účinků podlaží, mezipatrových posunů a sil ve smykových stěnách

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

V programu RFEM 6 lze seizmickou analýzu provést pomocí addonů Modální analýza a Analýza spektra odezvy. Po provedení spektrální analýzy je možné v addonu Model budovy zobrazit účinky podlaží, mezipatrové posuny a síly ve smykových stěnách.

Obecný koncept seizmické analýzy je založen na vytvoření zatěžovacího stavu pro modální analýzu a analýzu spektra odezvy. Zatěžovací stav typu modální analýzy je zapotřebí pro získání hodnot vlastního kmitání. Tento zatěžovací stav se následně načte do zatěžovacího stavu pro analýzu spektra odezvy, kde lze přiřadit spektrum odezvy a vybrat požadované tvary. Podrobný pracovní postup je popsán v článku databáze znalostí pod názvem „Seizmická analýza v programu RFEM 6“.

Pokud bylo provedeno seizmické posouzení analýzou spektra odezvy, RFEM 6 nabízí možnost použít addon Model budovy pro zobrazení účinků podlaží, mezipatrových posunů a sil ve smykových stěnách. Toho lze využít pro další analýzu (např. pro směr pushover analýzy) nebo zohlednit při výpočtu podle teorie druhého řádu.

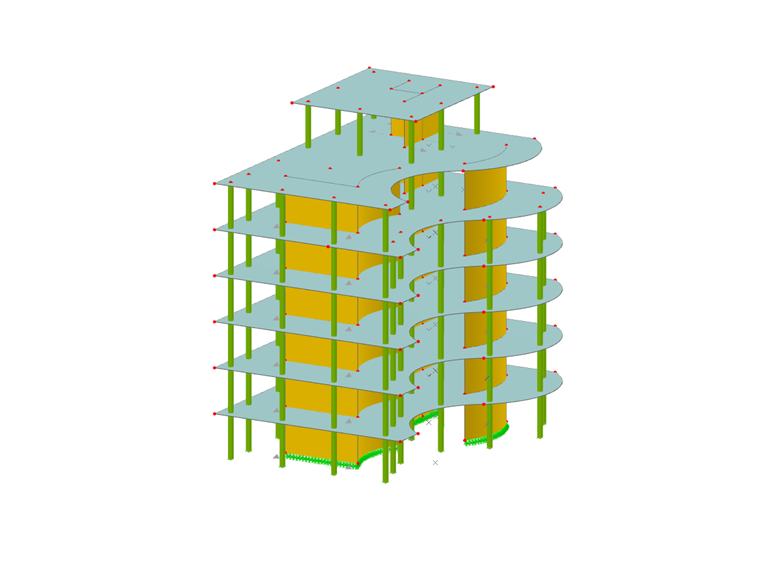

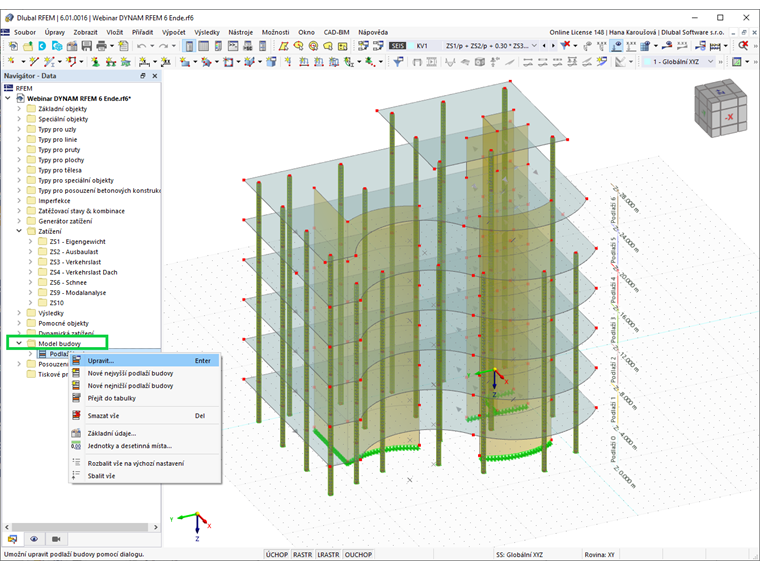

Za tímto účelem je nutné v Základních údajích modelu aktivovat addon Model budovy a definovat podlaží budovy. Příklad v tomto článku je šestipatrová budova (obrázek 1). Výška podlaží je 4 m pro každé podlaží. Proto stačí vytvořit první podlaží a šestkrát je zkopírovat, jak je znázorněno na obrázku 2.

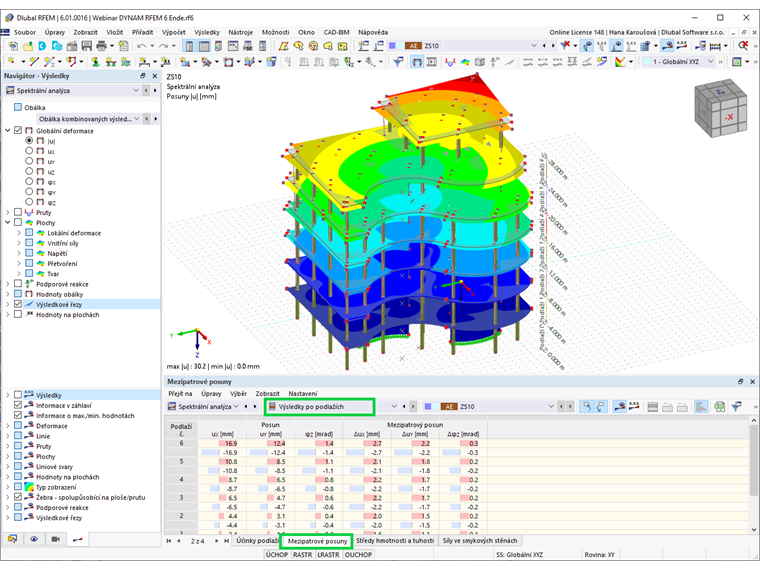

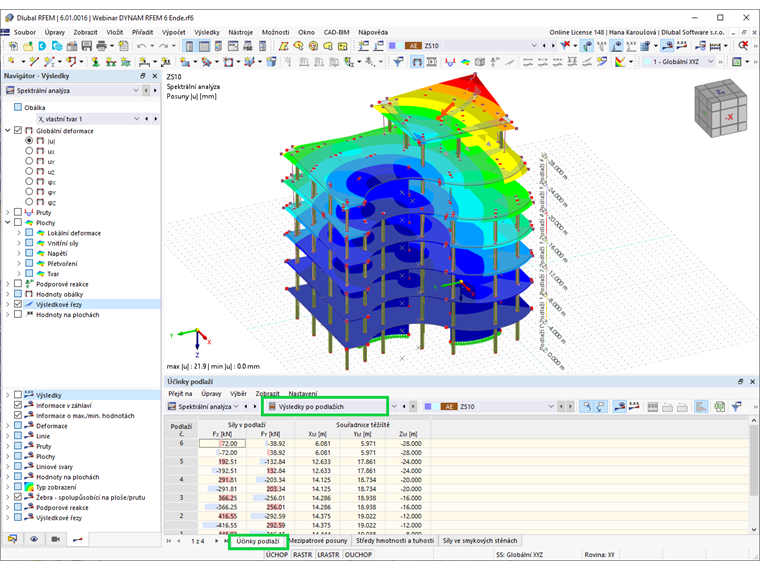

Po zadání podlaží budovy lze výsledky spektrální analýzy zobrazit po podlažích (obrázky 3 až 5). Nejprve si můžeme v tabulce prohlédnout účinky podlaží získané při výpočtu zemětřesení, jak je znázorněno na obrázku 3. Zobrazeny jsou také souřadnice těžiště. Podobně jsou k dispozici mezipatrové posuny, viz obrázek 4.

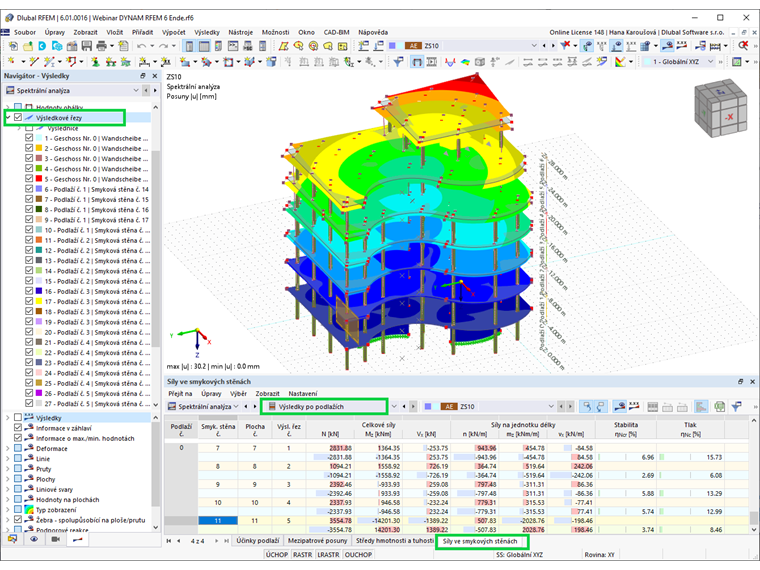

Při zobrazení výsledků po podlažích program vytvoří výsledkové řezy pro každou smykovou stěnu na každém podlaží budovy (obrázek 5). Proto jsou v tabulce Výsledky k dispozici celkové síly i síly na jednotku délky. Tyto hodnoty lze použít přímo pro posouzení smyku u jednotlivých smykových stěn.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing a péče o zákazníky

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.

Klíčová slova

Model budovy Spektrální analýza Účinky podlaží Mezipatrové posuny Smykové stěny
