Uso del complemento Modelo de edificio en RFEM 6 para mostrar acciones de pisos, desplomes de pisos y esfuerzos en los muros de cortante

En RFEM 6, el análisis sísmico se puede realizar utilizando los complementos Análisis modal y Análisis del espectro de respuesta. Una vez realizado el análisis espectral, el complemento Modelo de edificio se puede usar para mostrar las acciones de pisos, los desplomes entre plantas y los esfuerzos en los muros de cortante.

El concepto general del análisis sísmico está basado en la creación de un caso de carga para el análisis modal y para el análisis del espectro de respuesta. Se requiere un caso de carga del tipo análisis modal para obtener los valores de las vibraciones naturales.

Este caso de carga se importa luego en un caso de carga de análisis del espectro de respuesta donde se puede asignar un espectro de respuesta y se pueden seleccionar los modos de interés. El flujo de trabajo detallado se analiza en el artículo de la base de conocimientos titulado "Análisis sísmico en RFEM 6".

Suponiendo que se ha realizado el cálculo sísmico según el análisis del espectro de respuesta, RFEM 6 ofrece la opción de utilizar el complemento Modelo de edificio para mostrar acciones de pisos, desplomes entre plantas y esfuerzos en muros de cortante. Esto se puede usar para un análisis adicional (por ejemplo, para la dirección del análisis por empujes incrementales pushover) o se puede considerar en términos de cálculo según la teoría de segundo orden.

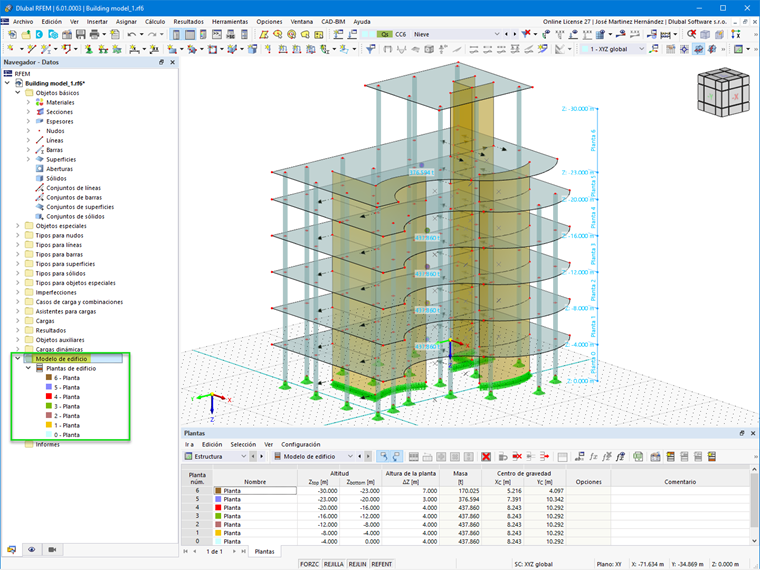

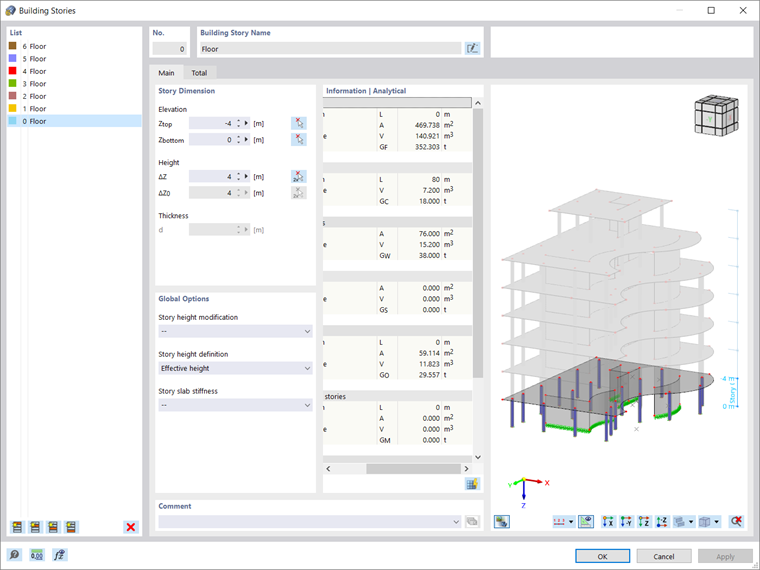

Para hacerlo, es necesario activar el complemento Modelo de edificio en los Datos básicos del modelo y definir las plantas del edificio. El ejemplo proporcionado en este artículo es un edificio de seis plantas (imagen 1). La altura entre plantas es de 4 m. Por lo tanto, es suficiente crear la primera planta y copiarla 6 veces, como se muestra en la imagen 2.

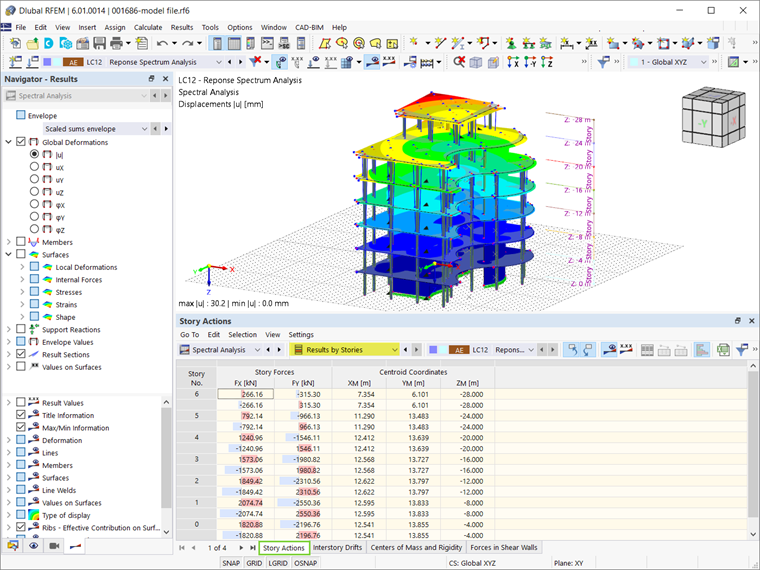

Una vez que se han definido las plantas del edificio, los resultados del análisis espectral se pueden mostrar por planta (imágenes de 3 a 5). Primero, las acciones de piso obtenidas del cálculo sísmico se pueden enumerar en la tabla, como se muestra en la Imagen 3. También se muestran las coordenadas del centro de gravedad. De manera similar, los desplomes entre plantas están disponibles como se muestra en la Imagen 4.

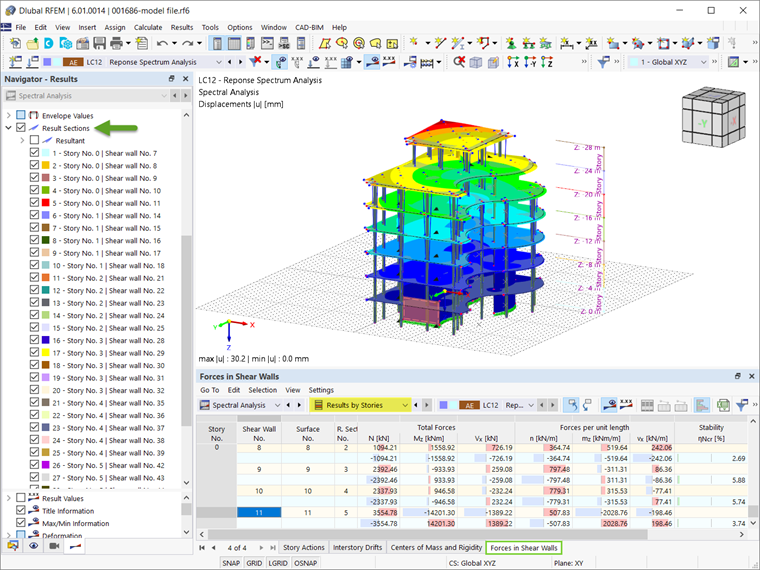

Al mostrar los resultados por planta, el programa crea secciones de resultados para cada muro de cortante en cada uno de las plantas del edificio (imagen 5). Por lo tanto, las fuerzas totales, así como las fuerzas por unidad de longitud, están disponibles en la tabla de Resultados. Estos valores se pueden usar directamente para el cálculo de cortante de los muros de cortante separados.
