O conceito geral da análise sísmica é baseado na criação de um caso de carga para a análise modal e para a análise do espectro de resposta. É necessário um caso de carga do tipo de análise modal para obter os valores de vibração naturais.
Este caso de carga é então importado para um caso de carga da análise do espectro de resposta, onde pode atribuir um espectro de resposta e selecionar os modos relevantes. O fluxo de trabalho detalhado é discutido no artigo da base de dados de conhecimento intitulado "Análise sísmica no RFEM 6".
Assumindo que o dimensionamento sísmico de acordo com a análise do espectro de resposta foi realizado, o RFEM 6 oferece a opção de utilizar o módulo Building Model para apresentar ações do piso, desvios entre pisos e forças nas paredes de corte. Isso pode ser utilizado para uma análise posterior (por exemplo, para a direção da análise de pushover) ou considerado em termos de cálculo de acordo com a teoria de segunda ordem.

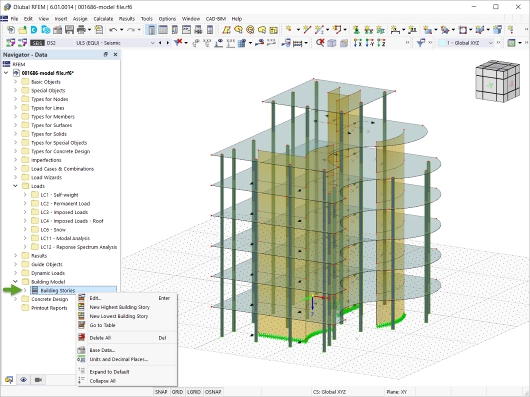

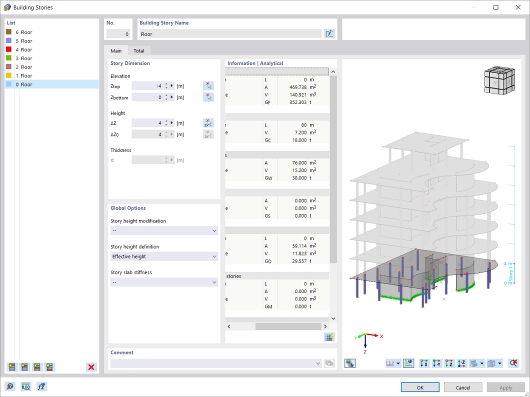

Para isso, é necessário ativar o módulo Modelo do edifício nos Dados básicos do modelo e definir os pisos do edifício. O exemplo fornecido neste artigo é um edifício de seis andares (Figura 1). A altura do piso é de 4 m para cada piso. Para isso, basta criar o primeiro piso e copiá-lo 6 vezes, conforme apresentado na Figura 2.

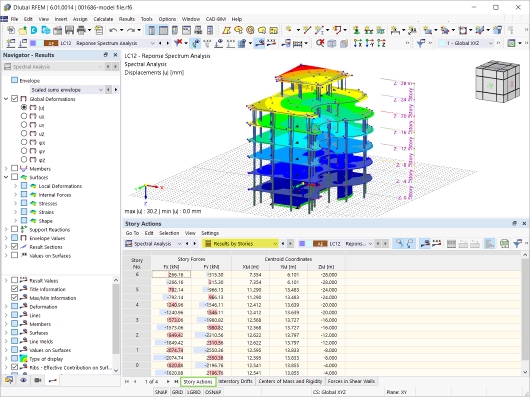

Uma vez definidos os pisos do edifício, os resultados da análise espectral podem ser apresentados por piso (imagens 3 a 5). Primeiro, as ações de piso obtidas a partir do cálculo do sismo podem ser listadas na tabela, conforme apresentado na Figura 3. As coordenadas do centro de gravidade também são exibidas. De forma semelhante, estão disponíveis os desvios entre os andares, conforme apresentado na Figura 4.

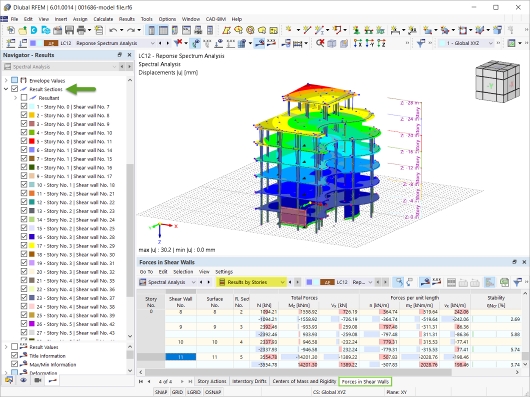

Ao apresentar os resultados por piso, o programa cria secções de resultados para cada parede de corte em cada um dos pisos (Figura 5). Por isso, as forças totais, bem como as forças por unidade de comprimento, estão disponíveis na tabela de resultados. Estes valores podem ser utilizados diretamente para o dimensionamento das paredes de corte separadas.
