Le concept général de l'analyse sismique est basé sur la création d'un cas de charge pour l'analyse modale et pour l'analyse du spectre de réponse. Un cas de charge de type analyse modale est requis pour obtenir les valeurs de vibration propre.
Ce cas de charge est ensuite importé dans un cas de charge de l'analyse du spectre de réponse, où un spectre de réponse peut être assigné et les modes appropriés peuvent être sélectionnés. Le flux de travail détaillé est décrit dans l'article de la Base de connaissance « Analyse sismique dans RFEM 6 ».
Si la vérification sismique selon l'analyse du spectre de réponse a été effectuée, RFEM 6 offre la possibilité d'utiliser le module complémentaire Modèle de bâtiment pour afficher les actions aux étages, les déplacements entre les étages et les forces dans les voiles de cisaillement. Cela peut être utilisé pour une analyse plus approfondie (par exemple, pour la direction de l'analyse pushover) ou considéré en termes de calcul selon la théorie du second ordre.

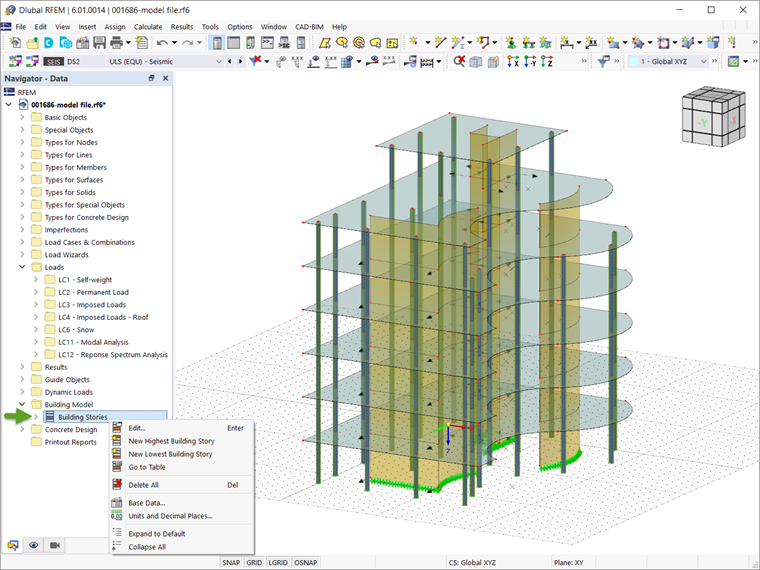

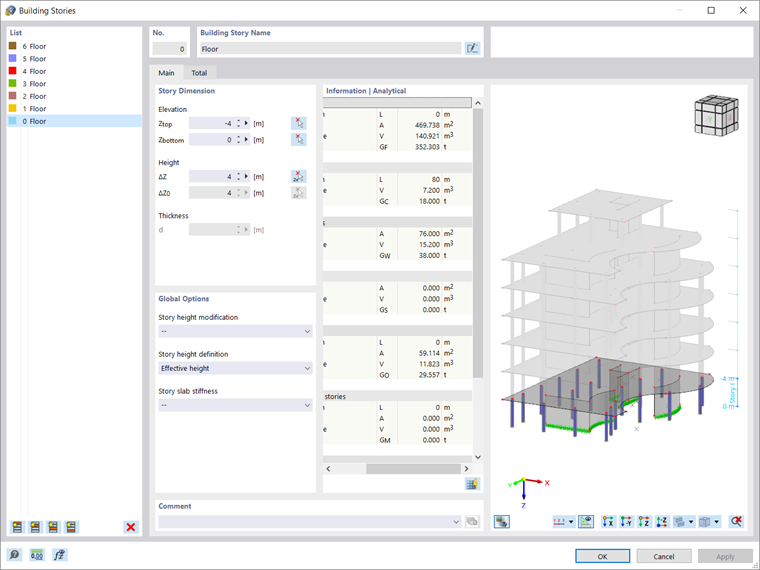

Pour ce faire, vous devez activer le module complémentaire Modèle de bâtiment dans les données de base du modèle et définir les étages du bâtiment. L'exemple de cet article est un bâtiment de six étages (Image 1). La hauteur des étages est de 4 m pour chaque étage. Il suffit donc de créer le premier étage et de le copier 6 fois, comme le montre l'image 2.

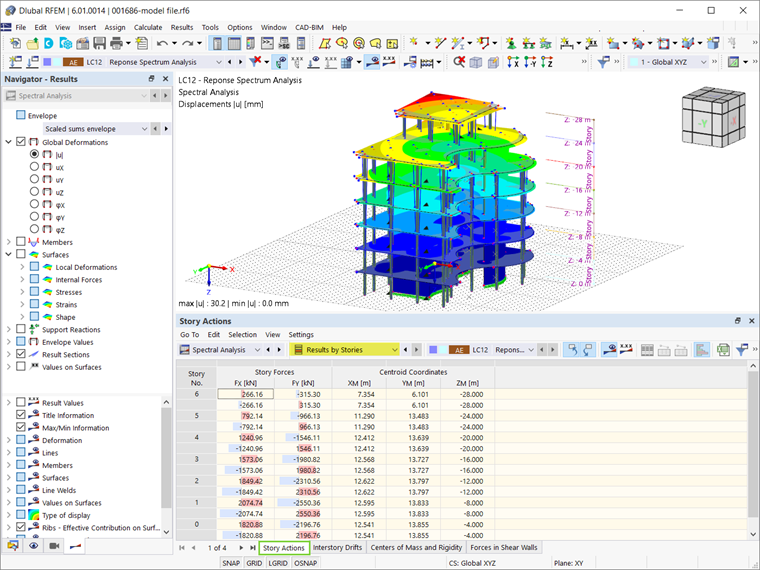

Une fois les étages du bâtiment définis, les résultats de l'analyse du spectre peuvent être affichés par étage (Images 3 à 5). Tout d'abord, les actions aux étages obtenues à partir du calcul sismique peuvent être listées dans le tableau, comme le montre l'image 3. Les coordonnées du centre de gravité sont également affichées. De la même manière, les déplacements entre les étages sont disponibles, comme le montre l'image 4.

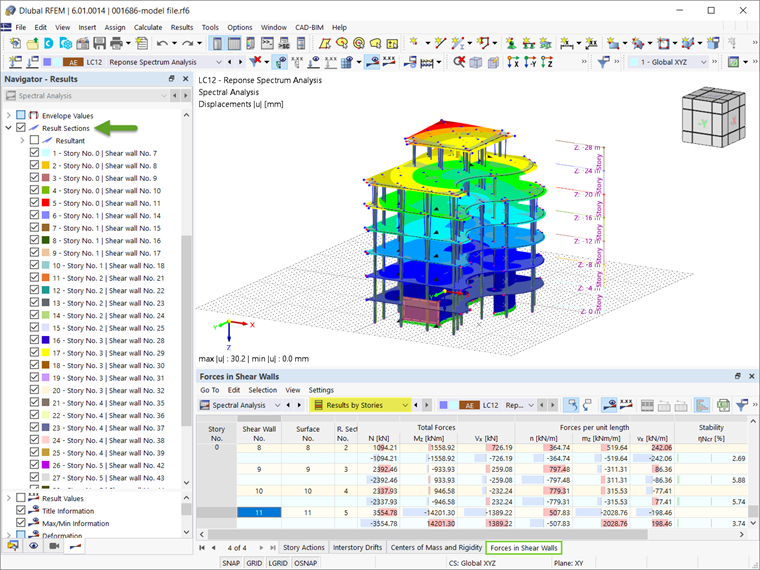

Lors de l'affichage des résultats par étage, le programme crée des coupes de résultat pour chaque voile de cisaillement sur chacun des étages du bâtiment (Image 5). Les forces totales et les forces par unité de longueur sont donc disponibles dans le tableau de résultats. Ces valeurs peuvent être utilisées directement pour la vérification des efforts tranchants dans les voiles de cisaillement.
