Utilizzo dell'add-on Building Model in RFEM 6 per visualizzare le azioni del piano, le derive tra i piani e le forze nei muri di taglio

L'analisi sismica è possibile in RFEM 6 utilizzando gli add-on Analisi modale e Analisi con spettro di risposta. Una volta eseguita l'analisi spettrale, è possibile utilizzare l'add-on Modello edificio per visualizzare le azioni dei piani, i drift degli interpiani e le forze nelle pareti di taglio.

Il concetto generale di analisi sismica si basa sulla creazione di un caso di carico per l'analisi modale e per l'analisi dello spettro di risposta. Per ottenere i valori di vibrazione naturale è necessario un caso di carico del tipo di analisi modale.

Questo caso di carico viene quindi importato in un caso di carico di analisi dello spettro di risposta in cui è possibile assegnare uno spettro di risposta e selezionare le modalità di interesse. Il flusso di lavoro dettagliato è discusso nell'articolo della Knowledge Base intitolato "Analisi sismica in RFEM 6".

Supponendo che la verifica sismica in base all'analisi dello spettro di risposta sia stata eseguita, RFEM 6 offre la possibilità di utilizzare l'add-on Building Model per visualizzare le azioni del piano, gli spostamenti tra i piani e le forze nelle pareti di taglio. Questo può essere utilizzato per ulteriori analisi (ad esempio, per la direzione dell'analisi pushover) o considerato in termini di calcolo secondo la teoria del secondo ordine.

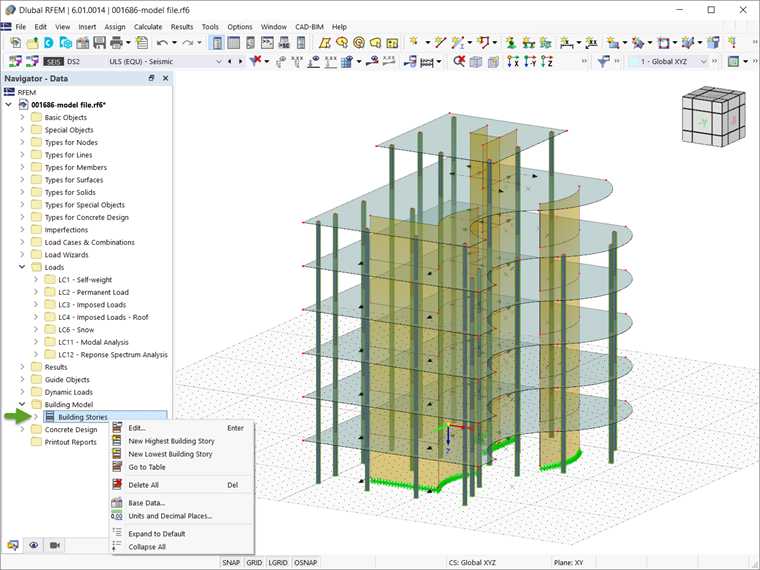

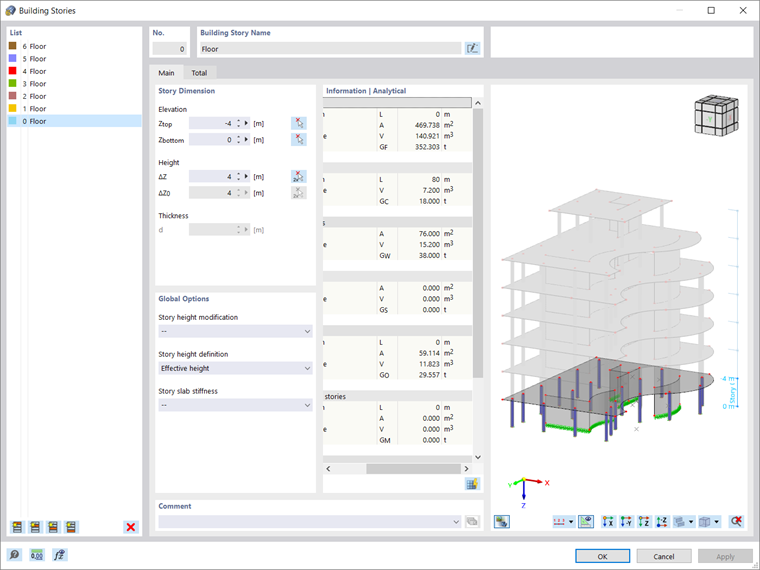

Per fare ciò, è necessario attivare l'add-on Modello di edificio nei Dati di base del modello e definire i piani dell'edificio. L'esempio fornito in questo articolo è un edificio a sei piani (immagine 1). L'altezza del piano è di 4 m per ogni piano. Quindi, è sufficiente creare la prima storia e copiarla 6 volte, come mostrato nell'immagine 2.

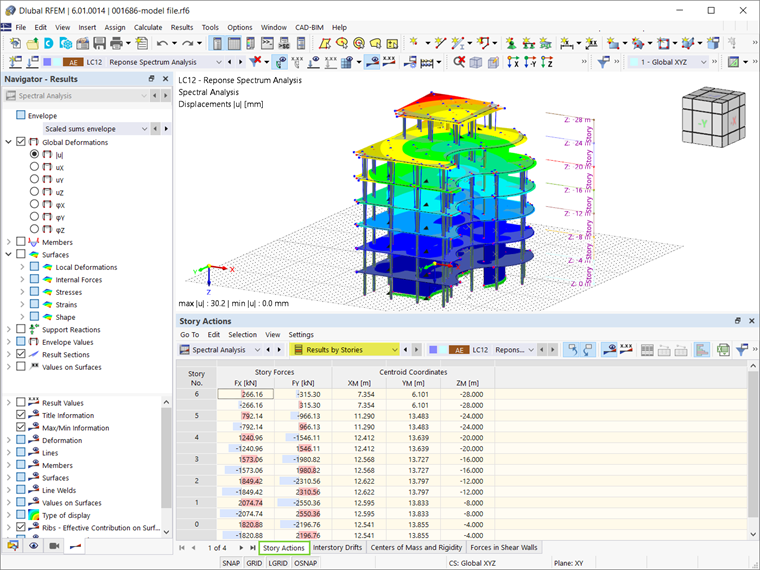

Una volta che i piani dell'edificio sono stati definiti, i risultati dell'analisi spettrale possono essere visualizzati per piano (immagini da 3 a 5). Innanzitutto, le azioni del piano ottenute dal calcolo del terremoto possono essere elencate nella tabella, come mostrato nell'immagine 3. Vengono visualizzate anche le coordinate del baricentro. In modo simile, le derive interpiano sono disponibili come mostrato nell'immagine 4.

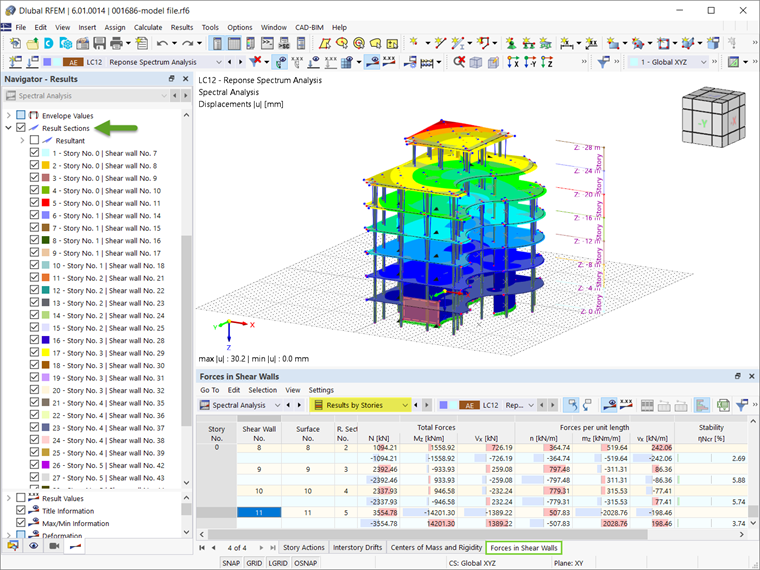

Quando si visualizzano i risultati per piano, il programma crea sezioni di risultati per ogni muro di taglio su ciascuno dei piani dell'edificio (Figura 5). Quindi, le forze totali, così come le forze per unità di lunghezza, sono disponibili nella tabella dei risultati. Questi valori possono essere utilizzati direttamente per la verifica a taglio delle pareti di taglio separate.
