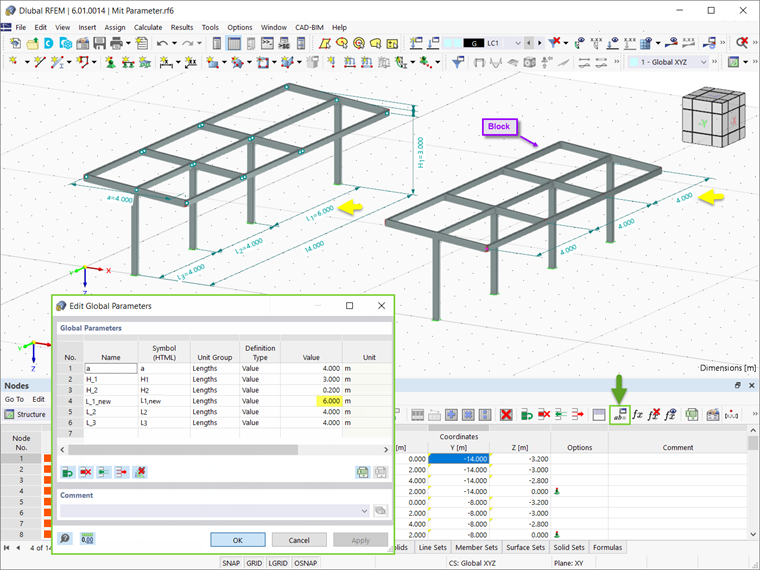

Различие между непараметризованными и параметризованными моделями заключается в том, что в последних структурах зависит от определенных переменных (длины, ширины, нагрузки и т.д.), которые также называются параметрами. Это позволяет вводить конструктивные данные и данные о нагрузке, которые зависят от общих параметров, которые могут быть перечислены в окне общих параметров (Рисунок 1).

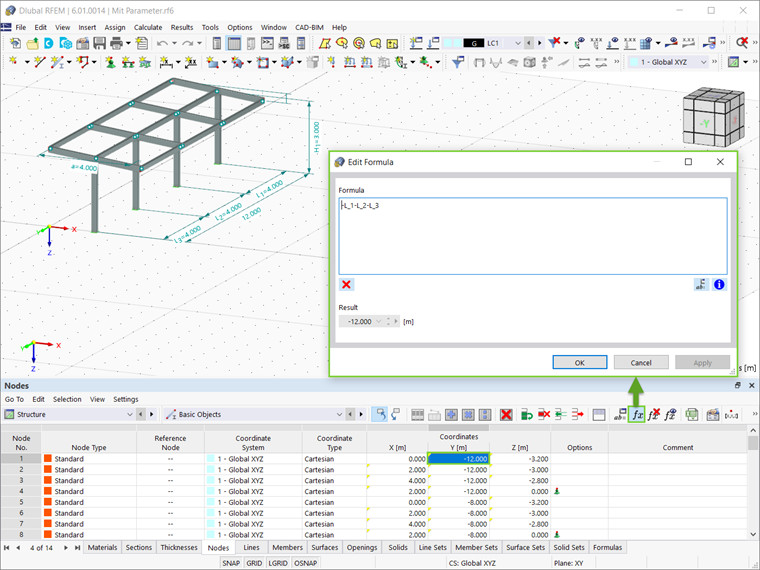

Параметры, заданные в окне « Общие параметры », можно использовать в формулах для определения числовых значений с точки зрения конструктивных данных и данных нагрузки модели. Эти формулы можно редактировать с помощью редактора формул, как показано на рисунке 2.
Если в списке параметров изменяется определенный параметр, числовые результаты всех формул, использующих этот параметр, корректируются автоматически. Например, параметр L1 на изображении 2 включен в формулу, определяющую числовое значение координат узла Y. Следовательно, изменение значения L1 в списке общих параметров приведет к другому значению координаты узла Y.
Сохранение параметризованной конструкции в виде блока означает применение того же процесса, который описан в статье базы знаний «Сохранение моделей как блоков в RFEM 6» (Файл → Сохранить как блок). Следует отметить, что при сохранении конструкции/части конструкции как блока, параметры сохраняются в том виде, в котором они были определены до этого момента. Другими словами, когда блок позже вставляется в файл RFEM, параметры блока сохраняются как присвоенные значения и не связаны с общими параметрами файла, в который был вставлен блок.

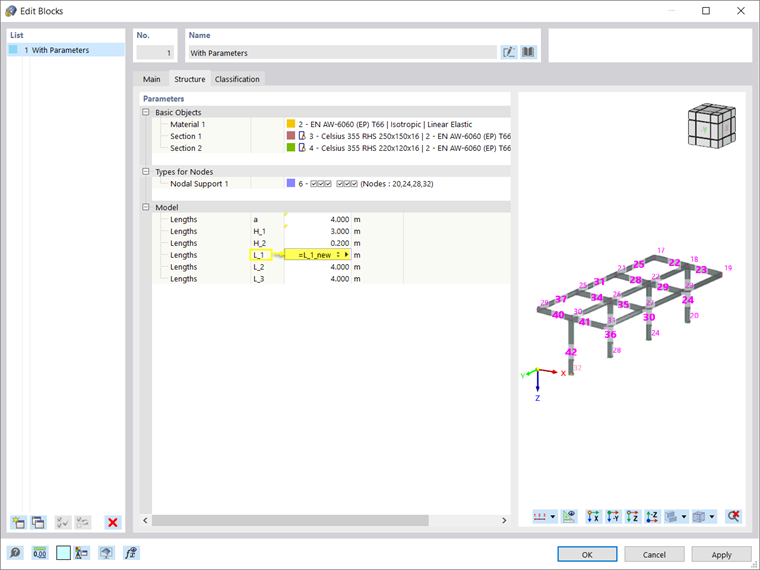

Это может быть лучше показано при вставке блока в текущий файл; то есть файл с исходной структурой, который был ранее сохранен как блок. Поскольку блок был сохранен с параметрами, как определено на Рисунке 1 (L1 = 4m), изменение общих параметров позже (L1, new = 6m) применяется только к исходной конструкции, а не к самому блоку (Рисунок 3).
Однако можно связать параметры вставленного блока с глобальными параметрами файла. Таким образом, параметры блока будут изменяться в интерактивном режиме по мере изменения общих параметров файла. Для этого необходимо открыть окно « Изменить блок » и связать параметры, как показано на рисунке 4.
Заключительные замечания
В RFEM и RSTAB полезно параметризовать часто встречающиеся компоненты с помощью переменных размеров. Параметрический ввод позволяет вводить данные модели и загружать данные таким образом, чтобы они зависели от определенных переменных. Эти переменные для длины, ширины, транспортной нагрузки и т.д. называются параметрами и устанавливаются в списке общих параметров.
Параметризованные записи - важный инструмент повышения эффективности. Поскольку конструктивные данные и данные о нагрузках могут быть введены с помощью формул, которые зависят от заданных параметров, любое изменение определенного параметра в соответствующей формуле сопровождается интерактивной корректировкой модели в фоновом режиме.
