RFEM 6 中参数化模型的块建模

除了在 Dlubal Center 中作为模块提供的预定义模型外 | 对于块,可以按照知识库文章“在 RFEM 6 中将模型另存为块”中介绍的方法新建和保存块。

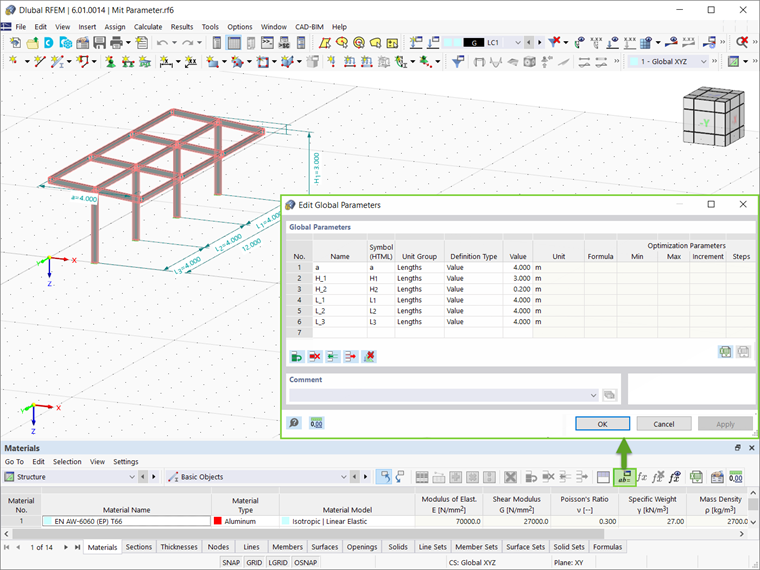

非参数化模型和参数化模型的区别在于,在后者中,结构取决于某些变量(长度、宽度、荷载等),这些变量也称为参数。 这样就可以输入结构和荷载数据,这些数据取决于全局参数,这些参数可以在全局参数窗口中列出(图1)。

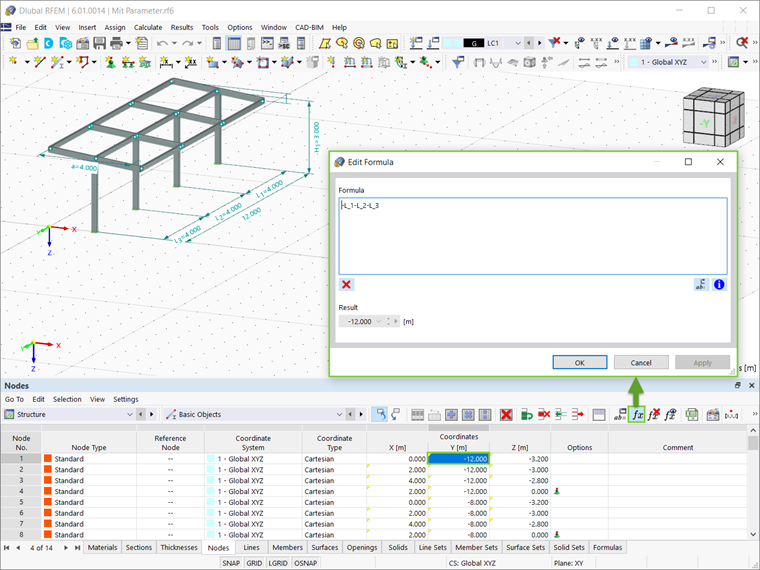

全局参数窗口中定义的参数可以用在公式中,根据模型的结构和荷载数据确定数值。 这些公式可以通过公式编辑器进行编辑,如图2所示。

如果更改了参数列表中的某个参数,那么所有使用该参数的公式的数值结果都会自动调整。 例如图2中的参数L1包含在计算Y节点坐标数值的公式中。 因此,在全局参数列表中更改 L1的值会导致 Y 节点坐标的值不同。

将参数化结构保存为块的方法与知识库文章“在 RFEM 6 中将模型另存为块” (文件 → 另存为块)中讨论的过程相同。 需要注意的是,当将结构/结构部分保存为块时,参数将按照之前定义的方式保存。 换句话说,当稍后将块插入到 RFEM 文件中时,块的参数将保留为分配的值,并且与插入块的文件的全局参数无关。

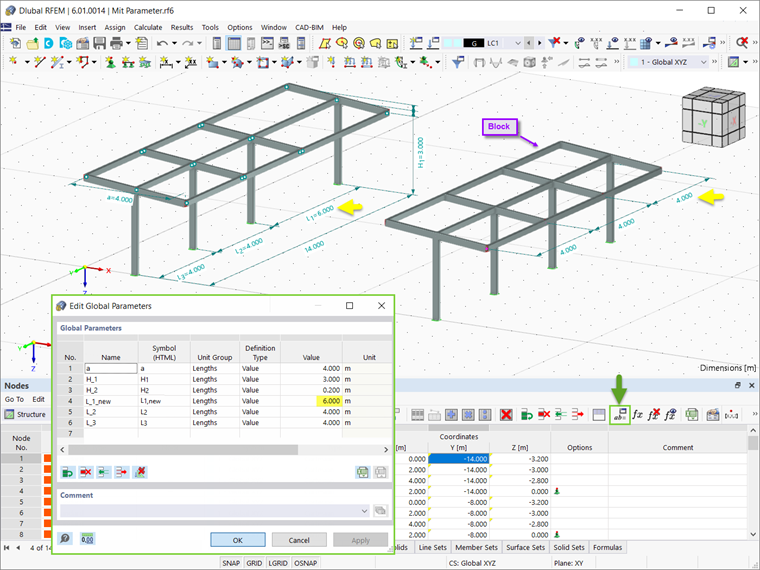

在当前文件中插入块时可以更好地显示这一点;即具有之前保存为块的原始结构的文件。 由于该块是按照图1中定义的参数(L1 =4m)保存的,因此之后全局参数的更改(L1,new =6m)仅适用于原始结构,而不适用于块本身(图3)。

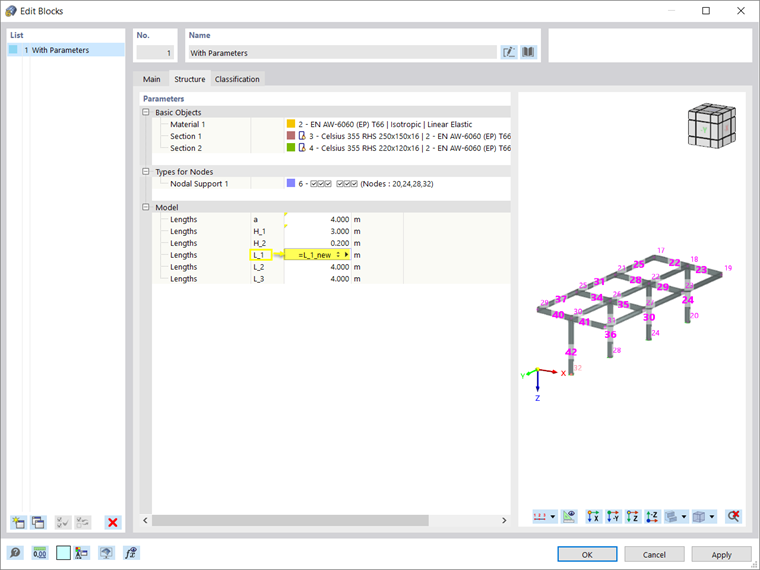

但是,可以将插入的块的参数与文件的全局参数相关联。 因此,块的参数将随着文件的全局参数的更改而交互更改。 为此,需要打开编辑块窗口,并设置相关参数,如图 4 所示。


最后说明


在 RFEM 和 RSTAB 中,可以将频繁出现的可变尺寸构件参数化。 通过参数输入,可以根据特定的变量输入模型和荷载数据。 这些长度、宽度、交通荷载等变量称为参数,在全局参数列表中进行设置。

参数化输入是一个重要的提高效率的工具。 由于结构和荷载数据可以通过公式输入,这些公式取决于定义的参数,因此在更改相应公式中的某个参数后,会在后台对模型进行交互式调整。


作者

Kirove 女士的职责是撰写技术文章并为 Dlubal 软件的客户提供技术支持。
