Sparametryzowane modele jako bloki w RFEM 6

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Oprócz wstępnie zdefiniowanych modeli dostępnych w postaci bloków w Centrum firmy Dlubal | Bloki można tworzyć nowe bloki i zapisywać je w sposób opisany w artykule Bazy informacji "Zapisywanie modeli jako bloków w programie RFEM 6" .

Różnica pomiędzy modelami niesparametryzowanymi a modelami parametrycznymi polega na tym, że w tych drugich konstrukcja zależy od określonych zmiennych (długość, szerokość, obciążenie itp.), Zwanych również parametrami. Pozwala to na wprowadzenie danych konstrukcyjnych i obciążeń, zależnych od parametrów globalnych, wymienionych w oknie Parametry globalne (rysunek 1).

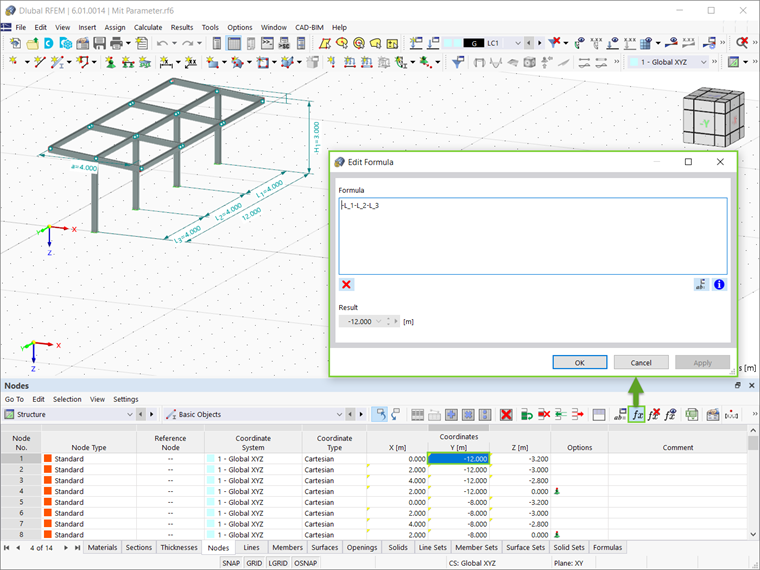

Parametry zdefiniowane w oknie Parametry globalne można wykorzystywać we wzorach do określania wartości numerycznych w zakresie danych konstrukcyjnych i obciążeń modelu. Wzory te można edytować w Edytorze równań, jak pokazano na rysunku 2. W przypadku zmiany określonego parametru na liście parametrów wyniki numeryczne wszystkich wzorów korzystających z tego parametru są automatycznie dostosowywane. Na przykład parametr L1 na rysunku 2 znajduje się we wzorze, który określa wartość numeryczną współrzędnych węzła Y. Dlatego zmiana wartości L1 na liście Parametry globalne spowodowałaby inną wartość współrzędnej węzła Y.

Zapisanie sparametryzowanej konstrukcji jako bloku oznacza zastosowanie takiego samego procesu, jaki został opisany w artykule w Bazie informacji "Zapisywanie modeli jako bloków w programie RFEM 6" (Plik → Zapisz jako blok). Należy pamiętać, że podczas zapisywania konstrukcji/części konstrukcyjnej jako blok parametry są zapisywane bez zmian. Innymi słowy, w przypadku późniejszego wstawiania bloku do pliku RFEM parametry bloku są zachowywane jako przypisane wartości i nie są powiązane z globalnymi parametrami pliku, do którego został wstawiony blok.

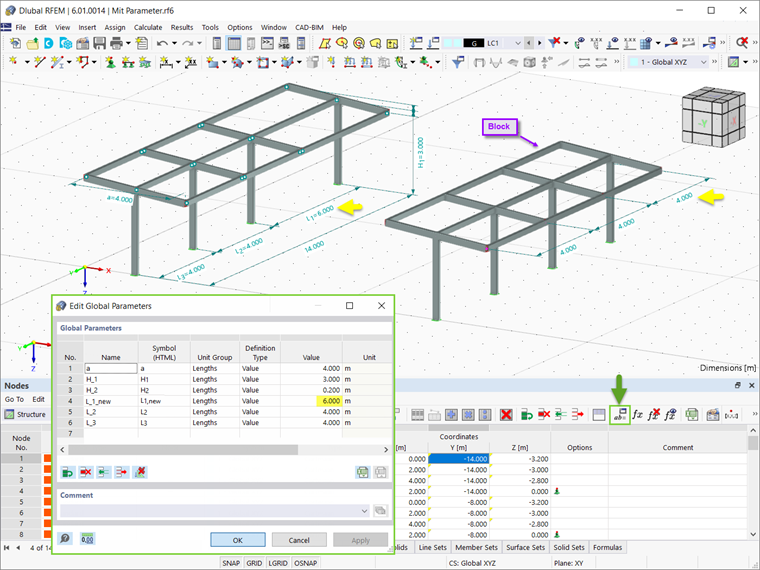

Można to lepiej pokazać wstawiając blok do bieżącego pliku; czyli plik o oryginalnej strukturze, który został wcześniej zapisany jako blok. Ponieważ blok został zapisany z parametrami zdefiniowanymi w rys. 1 (L1 =4m), późniejsza zmiana parametrów globalnych (L1, nowa =6m) dotyczy tylko oryginalnej konstrukcji, a nie samego bloku (rys. 3).

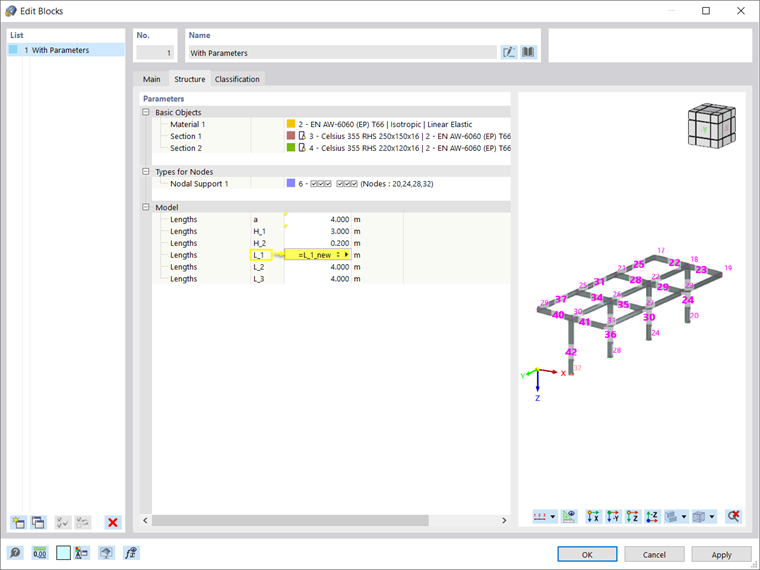

Istnieje jednak możliwość odniesienia parametrów wstawianego bloku do globalnych parametrów pliku. Z tego względu parametry bloku będą się interaktywnie zmieniać wraz ze zmianami globalnych parametrów pliku. W tym celu należy otworzyć okno Edytować blok i powiązać parametry w sposób pokazany na rys. 4.

Uwagi końcowe

W programach RFEM i RSTAB zaleca się parametryzację często występujących elementów o zmiennych wymiarach. Wprowadzanie parametryczne umożliwia wprowadzanie danych modelu i obciążenia w taki sposób, aby były one zależne od określonych zmiennych. Te zmienne dotyczące długości, szerokości, obciążenia ruchem itp. nazywane są parametrami i są ustawiane na liście Parametry globalne.

Sparametryzowane wpisy są ważnym narzędziem zwiększającym efektywność. Ponieważ dane konstrukcyjne i obciążenia można wprowadzać za pomocą wzorów zależnych od zdefiniowanych parametrów, po każdej zmianie parametru w odpowiednim wzorze następuje interaktywne dostosowanie modelu w tle.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.

Słowa kluczowe

Bloki Parametryzacja Parametry
