A diferença entre os modelos não parametrizados e parametrizados é que, nestes últimos, a estrutura depende de determinadas variáveis (comprimento, largura, carga etc.), também chamadas de parâmetros. Isto permite a introdução de dados estruturais e de carga, que dependem dos parâmetros globais que podem ser listados na janela Parâmetros globais (Figura 1).

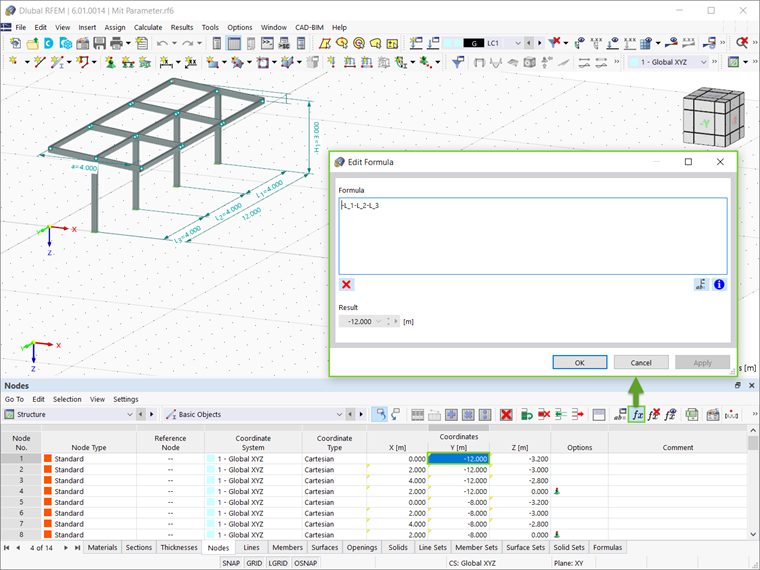

Os parâmetros definidos na janela Parâmetros globais podem ser utilizados nas fórmulas para determinar valores numéricos em termos dos dados estruturais e de carregamento do modelo. Estas fórmulas podem ser editadas através do Editor de fórmulas, como apresentado na Figura 2.
Se um determinado parâmetro for alterado na lista de parâmetros, os resultados numéricos de todas as fórmulas que utilizam este parâmetro são ajustados automaticamente. Por exemplo, o parâmetro L1 na Figura 2 está incluído na fórmula que determina o valor numérico das coordenadas do nó Y. Por isso, alterar o valor de L1 na lista de parâmetros globais resultaria num valor diferente da coordenada do nó Y.
Guardar a estrutura parametrizada como um bloco significa aplicar o mesmo processo discutido no artigo da base de dados de conhecimento "Guardar modelos como blocos no RFEM 6" (Ficheiro → Guardar como bloco). De notar que, ao guardar a estrutura/parte estrutural como um bloco, os parâmetros são guardados tal como estão definidos até aquele momento. Por outras palavras, quando o bloco é posteriormente inserido num ficheiro RFEM, os parâmetros do bloco são mantidos como valores atribuídos e não estão relacionados com os parâmetros globais do ficheiro no qual o bloco foi inserido.
Isto pode ser melhor apresentado ao inserir o bloco no ficheiro atual; ou seja, o ficheiro com a estrutura original que foi guardado como bloco anteriormente. Uma vez que o bloco foi guardado com os parâmetros tal como definidos na Figura 1 (L1 =4m), a alteração dos parâmetros globais posteriormente (L1, novo =6m) aplica-se apenas à estrutura original e não ao bloco em si (Figura 3).

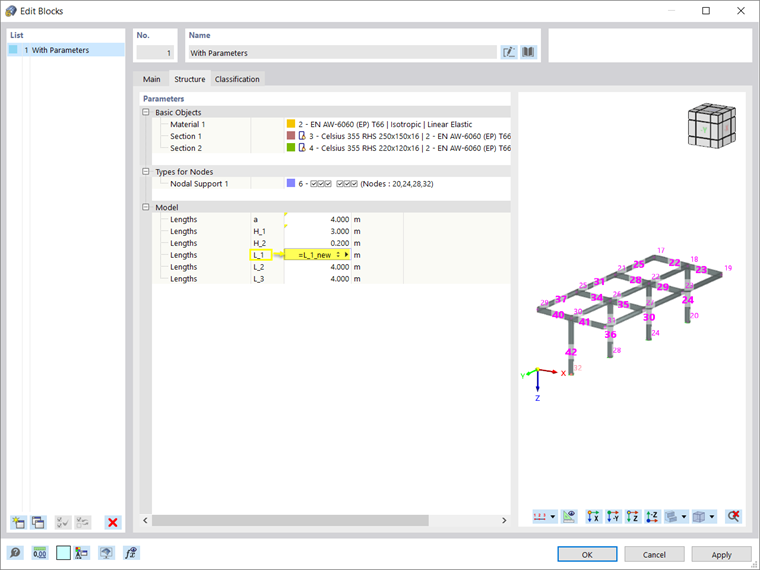

No entanto, é possível relacionar os parâmetros do bloco inserido com os parâmetros globais do ficheiro. Assim, os parâmetros do bloco serão alterados de forma interativa à medida que os parâmetros globais do ficheiro são alterados. Para isso, é necessário abrir a janela Editar bloco e relacionar os parâmetros como apresentado na Figura 4.
Considerações finais
No RFEM e no RSTAB, é útil parametrizar componentes que ocorrem frequentemente com dimensões variáveis. A entrada paramétrica permite introduzir os dados do modelo e da carga de forma a serem dependentes de determinadas variáveis. Estas variáveis para comprimento, largura, carga de tráfego etc. são denominadas parâmetros e são configuradas na lista Parâmetros globais.
As entradas parametrizadas são uma importante ferramenta para aumentar a eficiência. Uma vez que os dados estruturais e de carga podem ser introduzidos através de fórmulas que dependem dos parâmetros definidos, qualquer alteração de um determinado parâmetro na respetiva fórmula é seguida por um ajuste interativo do modelo em segundo plano.
