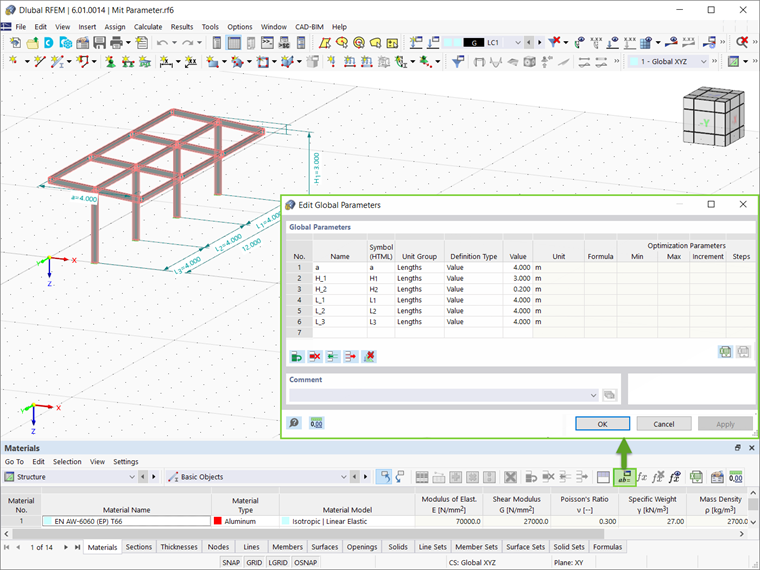

La diferencia entre los modelos no parametrizados y parametrizados es que en este último la estructura depende de determinadas variables (largo, ancho, carga, etc.), también llamadas parámetros. Esto permite introducir datos estructurales y de carga, los cuales dependen de los parámetros globales que se pueden listar en la ventana de Parámetros globales (Imagen 1).

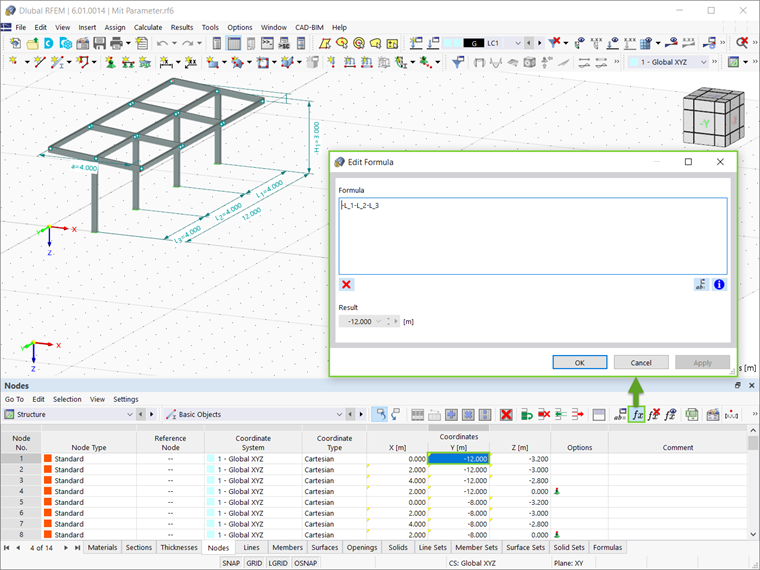

Los parámetros definidos en la ventana Parámetros globales se pueden usar en fórmulas para determinar valores numéricos en términos de los datos estructurales y de carga del modelo. Estas fórmulas se pueden editar a través del editor de fórmulas, como se muestra en la imagen 2.
Si se cambia un determinado parámetro en la lista de parámetros, los resultados numéricos de todas las fórmulas que usan este parámetro se ajustan automáticamente. Por ejemplo, el parámetro L1 en la Imagen 2 se incluye en la fórmula que determina el valor numérico de las coordenadas del nudo Y. Por lo tanto, cambiar el valor de L1 en la lista de Parámetros globales daría como resultado un valor diferente de la coordenada del nudo Y.
Guardar la estructura parametrizada como un bloque significa aplicar el mismo proceso que se describe en el artículo de la base de conocimientos "Guardar modelos como bloques en RFEM 6" (Archivo → Guardar como bloque). Cabe destacar que al guardar la estructura/parte estructural como un bloque, los parámetros se guardan tal y como se definen hasta ese momento. Es decir, cuando el bloque se inserta posteriormente en un archivo de RFEM, los parámetros del bloque se mantienen como valores asignados y no están relacionados con los parámetros globales del archivo en el que se ha insertado el bloque.

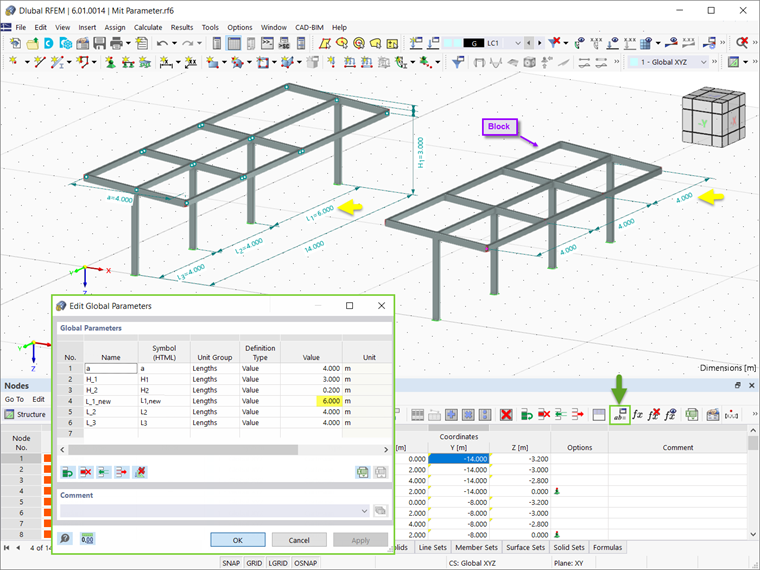

Esto se puede mostrar mejor al insertar el bloque en el archivo actual; es decir, el archivo con la estructura original que se guardó como bloque anteriormente. Dado que el bloque se guardó con los parámetros definidos en la imagen 1 (L1 = 4m), el cambio de los parámetros globales posteriormente (L1, nuevo = 6m) se aplica sólo a la estructura original y no al bloque en sí (imagen 3).

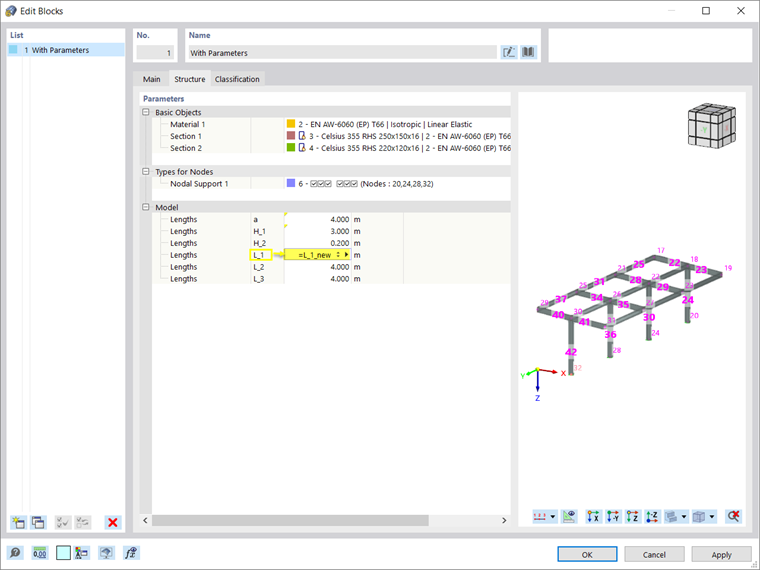

Sin embargo, es posible relacionar los parámetros del bloque insertado con los parámetros globales del archivo. Por lo tanto, los parámetros del bloque cambiarán interactivamente a medida que se modifican los parámetros globales del archivo. Para ello es necesario abrir la ventana Editar bloque y relacionar los parámetros como se muestra en la Imagen 4.
Observaciones finales
En RFEM y RSTAB, es útil parametrizar componentes que ocurren con frecuencia con dimensiones variables. La entrada paramétrica permite introducir los datos del modelo y de la carga de tal forma que dependan de determinadas variables. Estas variables de longitud, anchura, carga de tráfico, etc. se denominan parámetros y se configuran en la lista de parámetros globales.
Las entradas parametrizadas son una herramienta importante para aumentar la eficiencia. Dado que los datos estructurales y de carga se pueden introducir mediante fórmulas que dependen de los parámetros definidos, a cualquier cambio de un determinado parámetro en la fórmula respectiva le sigue un ajuste interactivo del modelo en segundo plano.
