Графическое/табличное создание пользовательских сечений в RSECTION 1

RSECTION 1 - это автономная программа для нахождения характеристик тонкостенных и массивных сечений, а также для выполнения расчета напряжений. Кроме того, программу можно напрямую связать как с программой RFEM, так и с RSTAB: сечения из RSECTION содержатся в библиотеках RFEM/RSTAB, а внутренние силы из RFEM/RSTAB могут быть импортированы в RSECTION.

Пользовательское сечение в RSECTION 1 может быть создано путем ввода данных с помощью различных методов: графически, в таблицах, с помощью скрипта или путем импорта файла DXF. В нашей статье будут показаны основы ввода сечений в графической и табличной форме.

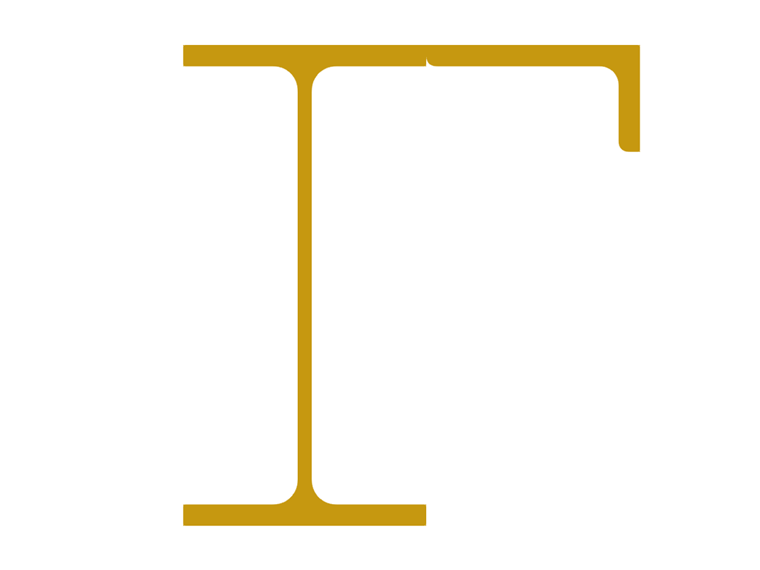

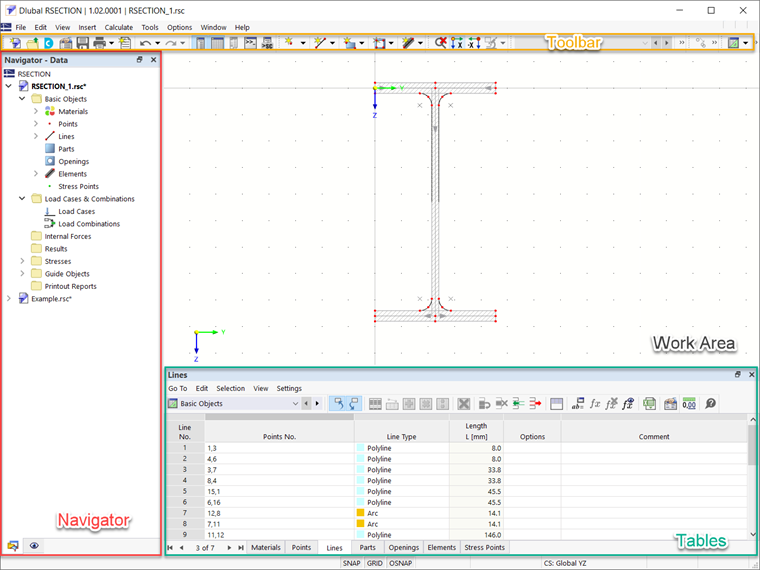

Графические инструменты и функции в программе RSECTION позволяют моделировать сложные формы сечений обычным методом, характерным для программ CAD. Графический ввод поддерживает, среди прочего, параметры дуг, окружностей, эллипсов, парабол и кривых NURBS. Кроме того, пользовательский интерфейс очень похож на интерфейс RFEM/RSTAB: он содержит рабочее окно, навигатор, таблицы и панель инструментов (рисунок 1).

Так же, как и в RFEM 6, вы можете задать основные объекты, такие как материалы, точки, линии, части, отверстия, элементы и точки напряжений, используя вкладку «Данные» навигатора. Возможен импорт материалов из база данных материалов, но можно также задать материал самостоятельно.

Фактически, сечения в RSECTION 1 создаются как совокупность элементов, заданных в виде отдельных линий, дуг, окружностей, эллипсов, парабол и кривых NURBS. Элементы можно задать графически с помощью панели инструментов, как показано на рисунке 2. Кроме того, их можно задать в диалоговом окне, доступ к которому возможен через панель инструментов, навигатор и таблицы.


Заданные элементы всегда должны лежать на поверхности, называемой «частью». Если элементы создаются графически, то части создаются автоматически. Если они создаются с помощью диалогового окна, то части должны быть созданы заранее. Вы можете задать части, выбрав их граничные линии, как показано в видео из нашей статьи.

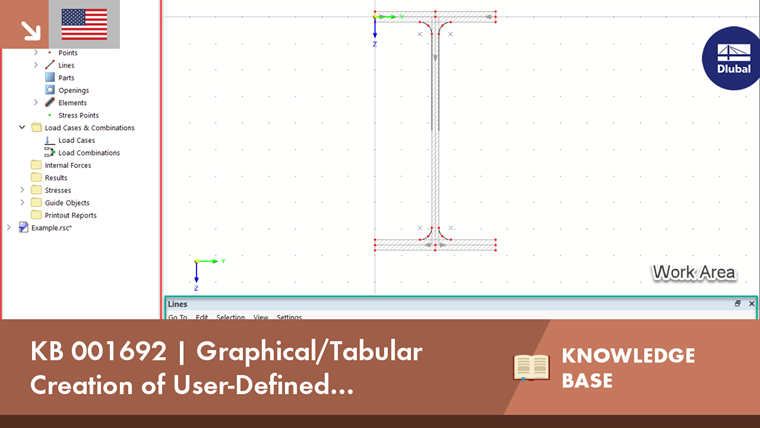

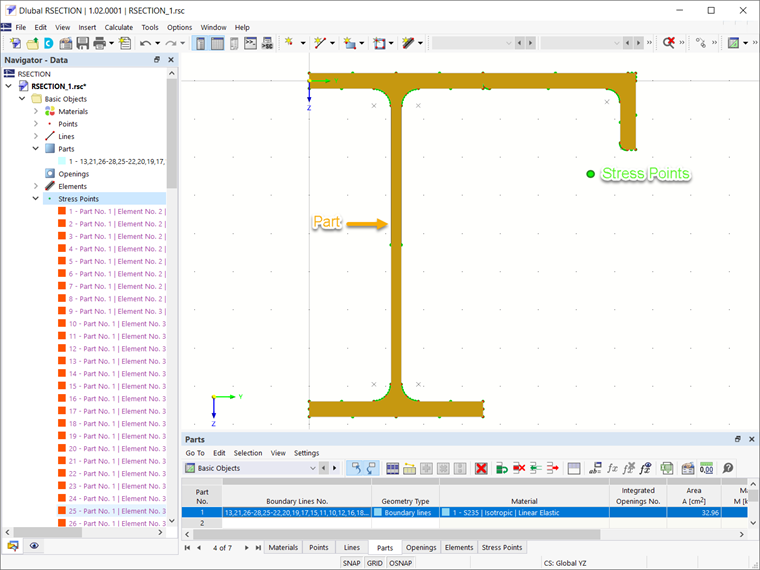

Характеристики сечения, например, площадь сечения и момент инерции, рассчитываются на основе заданных частей. В конце автоматически создаются точки напряжения путем задания частей (рисунок 3); их можно также задать вручную.

После того, как сечение задано и созданы точки напряжений, можно начать анализ и рассчитать напряжения в эффективном сечении. Анализ напряжений в RSECTION 1 будет рассмотрен в следующей статье нашей базы знаний.
