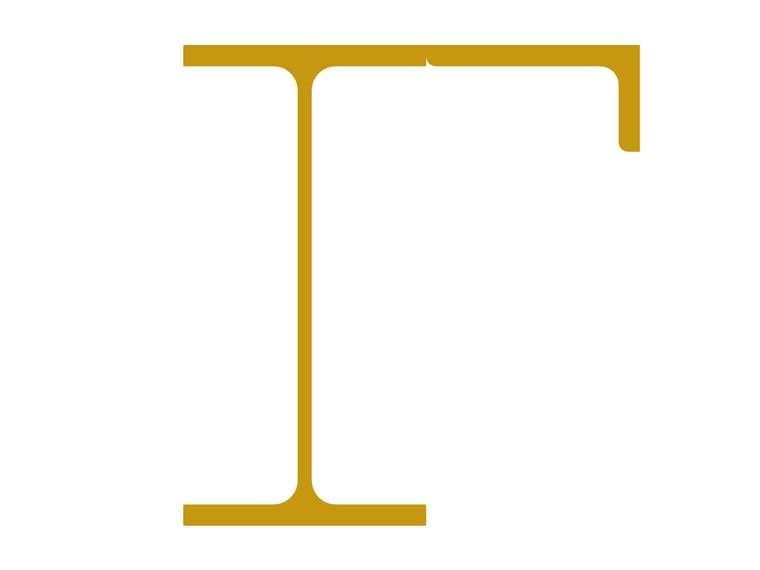

Uživatelsky zadaný průřez v RSECTION 1 lze vytvořit různými způsoby: graficky, v tabulkách, pomocí skriptu nebo importem souboru DXF. V našem příspěvku si ukážeme základy grafického a tabulkového zadání průřezů.

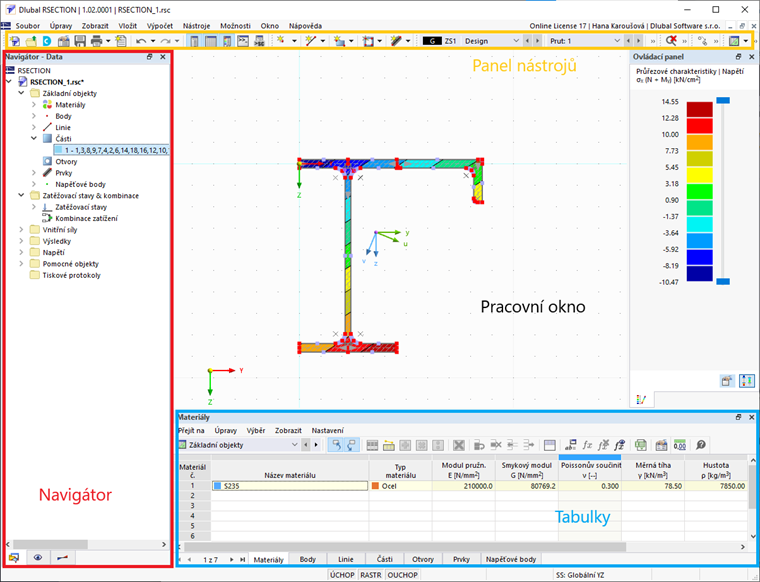

Grafické nástroje a funkce v RSECTION umožňují modelovat složité tvary průřezů metodou obvyklou v CAD nástrojích. Grafické zadání podporuje mimo jiné oblouky, kružnice, elipsy, paraboly a křivky NURBS. Uživatelské prostředí je navíc velmi podobné programům RFEM/RSTAB: obsahuje pracovní okno, navigátor, tabulky a panel nástrojů (obrázek 1).
Stejně jako v programu RFEM 6 lze v záložce Data v navigátoru definovat základní objekty jako materiály, body, linie, části, otvory, prvky a napěťové body. V databáze materiálů jsou k dispozici materiály pro import, ale můžete si také definovat svoje vlastní.

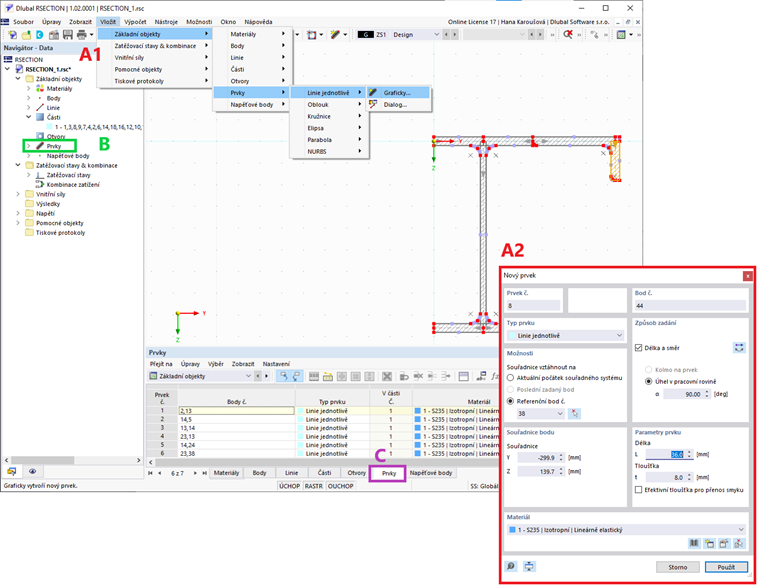

Průřezy v RSECTION 1 se vytvářejí vlastně jako sestava prvků definovaných jako jednotlivé linie, oblouky, kružnice, elipsy, paraboly a křivky NURBS. Lze je zadat graficky z panelu nástrojů, jak je znázorněno na obrázku 2. Kromě toho je lze definovat pomocí dialogu, který je přístupný z panelu nástrojů, z navigátoru nebo z tabulek.

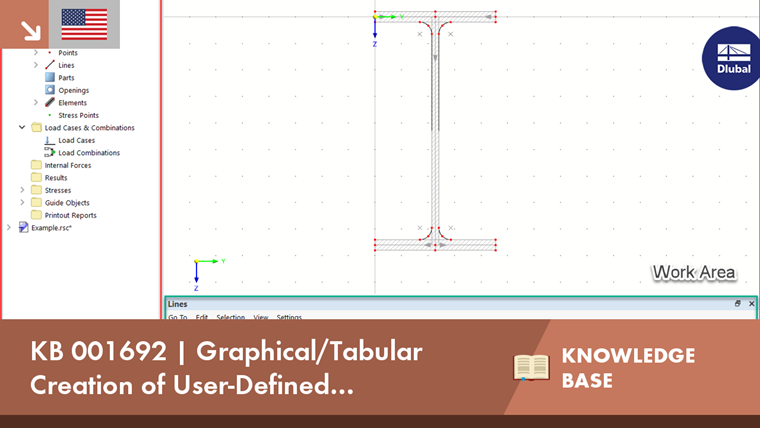

Zadané prvky musí vždy ležet v ploše, které se říká „část“. Pokud se prvky vytvářejí graficky, vytvoří se části automaticky. Pokud jsou ale vytvářeny z dialogu, části musí být již předem vytvořeny. Části lze definovat výběrem jejich hraničních linií, jak ukazuje video k tomuto článku.

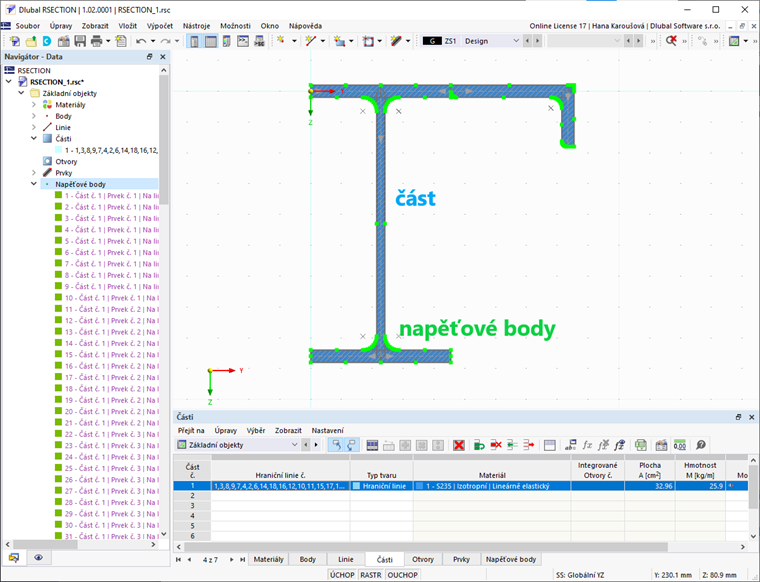

Průřezové charakteristiky jako plocha průřezu a moment setrvačnosti se počítají na základě zadaných částí. Nakonec se automaticky vygenerují napěťové body zadáním částí (obrázek 3); lze je ovšem také zadat ručně.
Jakmile je průřez zadán a napěťové body jsou vytvořeny, je možné spustit analýzu a vypočítat napětí na účinném průřezu. Analýze napětí v RSECTION 1 se budeme věnovat v některém z následujících článků v databázi znalostí.
