在 RSECTION 1 中，用户自定义截面可以通过输入数据来创建： 可以图形方式、表格方式、脚本或通过导入 DXF 文件进行设计。 本文将以图形和表格的形式展示定义截面的基础。
使用 RSECTION 中的图形工具和功能可以按照 CAD 程序中常用的方法对复杂截面形状进行建模。 图形输入支持圆弧、圆、椭圆、抛物线和 NURBS 曲线的设置。 此外，它的用户界面与 RFEM/RSTAB 的非常相似： 它包括工作窗口、导航器、表格和工具栏（图1）。
1
第1节： 接口
与在 RFEM 6 中一样，您可以在导航器的数据选项卡中定义基本对象，例如材料、点、线、板件、洞口、单元和应力点。 材料库可以通过导入来导入，但是也可以自定义使用。
在 RSECTION 1 中，截面是作为由单段线、圆弧、圆、椭圆、抛物线和 NURBS 曲面定义的单元生成的。 它们可以通过工具栏以图形方式进行定义，如图 2 所示。 此外，还可以通过工具栏、导航器和表格在相应的对话框中进行定义。
2
定义新单元
定义的单元必须位于一个称为“板件”的面上。 如果以图形方式创建单元，则程序会自动创建部分。 如果通过对话框创建板件，则必须事先创建板件。 如视频中所示，您可以通过选择部件的边界线来定义部件。
等截面属性，例如截面面积和惯性矩，在对板件的定义的基础上进行计算。 最后，通过定义板件自动生成应力点（图3）；但也可以手动定义。

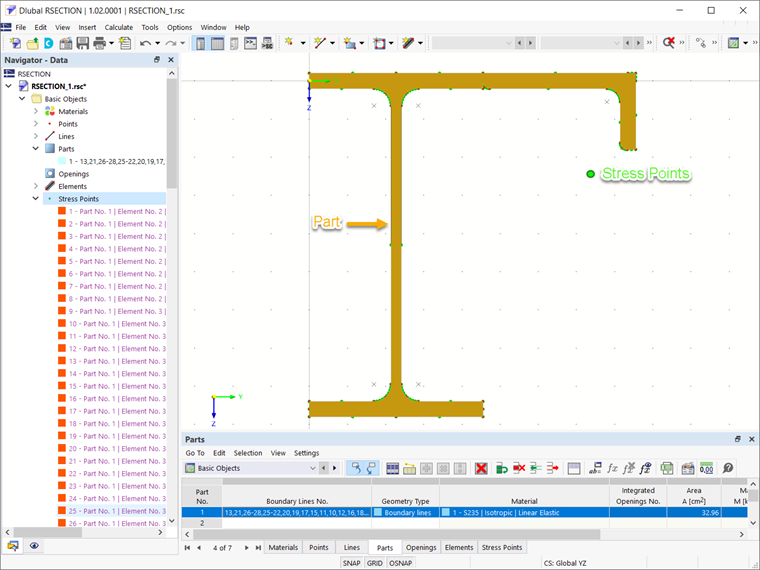

3
零件和应力点
一旦定义了截面并生成了应力点，就可以开始分析并计算有效截面的应力。 在下一次的专题报告中，将介绍 RSECTION 1 中的应力分析。
