Новые программы
RFEM 6 и RSTAB 9
Программа RFEM 6 3D FEA и программа расчета рам RSTAB 9 были значительно обновлены и включают в себя интуитивно понятную концепцию проектирования с надстройками, интегрированными непосредственно в основную программу. Это приводит к более быстрому расчету и более эффективному проектированию сложных конструкций.
Основная программа RFEM 6 используется для определения конструкции, материалов и воздействий плоских и пространственных конструкций, состоящих из пластин, оболочек и стержней. Программа также позволяет создавать комбинированные конструкции, а также моделировать тела и контактные элементы. RFEM рассчитывает деформации, внутренние силы, напряжения, опорные силы и контактные напряжения грунта.
Программа для каркасов RSTAB 9 подходит для расчета 2D и 3D каркасов из стали, бетона, древесины, алюминия и других материалов. а эффективный решатель RSTAB позволяет выполнять линейные и нелинейные расчёты внутренних сил, деформаций и опорных реакций.
RSECTION

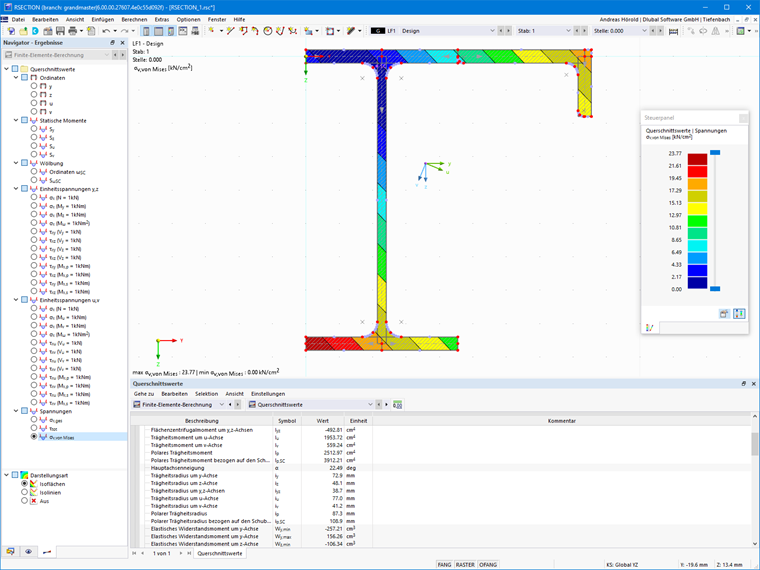

RSECTION объединяет предыдущие программы сечений SHAPE-THIN и SHAPE-MASSIVE. Автономная программа RSECTION 1 определяет характеристики любых тонкостенных и массивных сечений и выполняет расчёт напряжений. Благодаря графическому и табличному вводу, а также вводу с помощью JavaScript и импорту файла DXF создание различных сечений является очень гибким.
Расширение RSECTION «Effective Sections» определяет эффективные сечения в соответствии с EN 1993-1-5 [1] и EN 1993-1-3 [2]. Например, с помощью «эффективных сечений» можно учесть влияние нестабильности формы холодногнутых профилей с помощью метода собственных чисел.

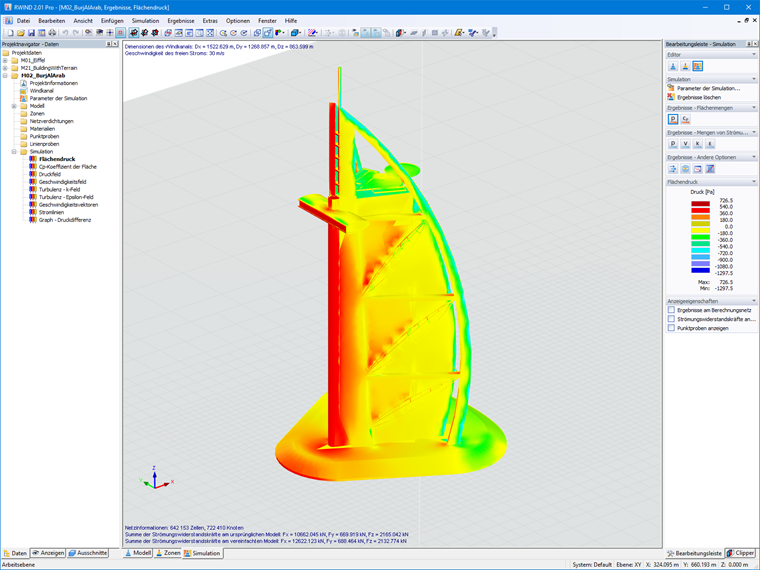

RWIND 2
RWIND 2 используется в качестве программного обеспечения CFD (цифровая аэродинамическая труба) для численного моделирования воздушных потоков вокруг зданий любой геометрии с определением ветровых нагрузок на их поверхности. Полученные результаты можно экспортировать в виде ветровых нагрузок в программы для расчета конструкций RFEM 6 и RSTAB 9. В версии Pro теперь можно выполнять также расчет нестационарных несжимаемых турбулентных ветровых потоков.
Новые аддоны

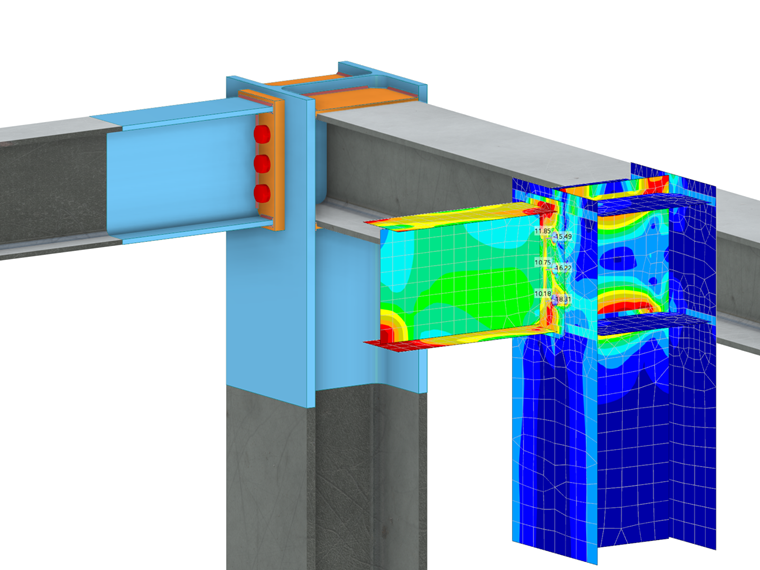

Стальные соединения
Аддон Steel Joints для RFEM устанавливает новые стандарты в расчете и проектировании стальных соединений. Стальные соединения можно рассчитать с помощью модели КЭ. Моделирование выполняется полностью автоматически в фоновом режиме и может управляться пользователем с помощью простого и привычного ввода данных. Нагрузки, определенные на модели FE, затем используются для расчета компонентов в соответствии с EN 1993-1-8 [3] (включая национальные приложения). Ограниченный аналитический расчет по методу компонентов, при котором могли учитываться только плоские внутренние силы, теперь в прошлом.

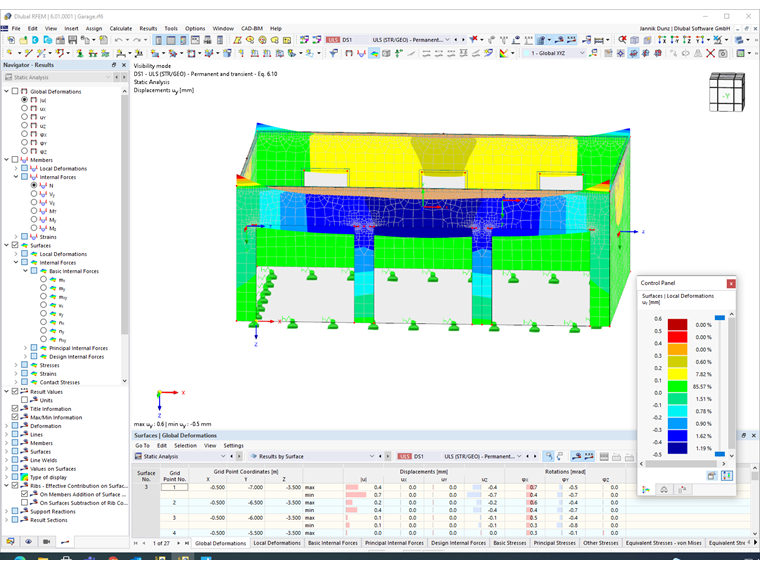

Расчёт кладки
Это определенная веха в истории проектирования кладки. Речь идет о разработке программного решения для расчета каменных конструкций, в частности с использованием метода МКЭ для расчета 3D моделей зданий. Аддон Расчёт кладки для RFEM позволяет рассчитывать каменную кладку по методу конечных элементов. Он был разработан в рамках исследовательского проекта «DDMaS - Оцифровка проектирования кладочных конструкций». Модель материала воспроизводит нелинейную работу комбинации кирпича и раствора в форме макромоделирования.
Модель здания
Дополнительная модель здания RFEM - полезный инструмент для моделирования перекрытий. Он позволяет задавать и изменять здание с помощью этажей. Этажи впоследствии могут быть скорректированы различными способами. Информация об этажах и об общей модели (центр тяжести) изображается в виде таблиц и графиков. Это дополнение также можно использовать для анализа землетрясений. После выполнения спектрального анализа можно использовать аддон Модель здания для отображения свойст отдельных этажей, сдвигов этажей и внутренних сил, воздействующих на стены.

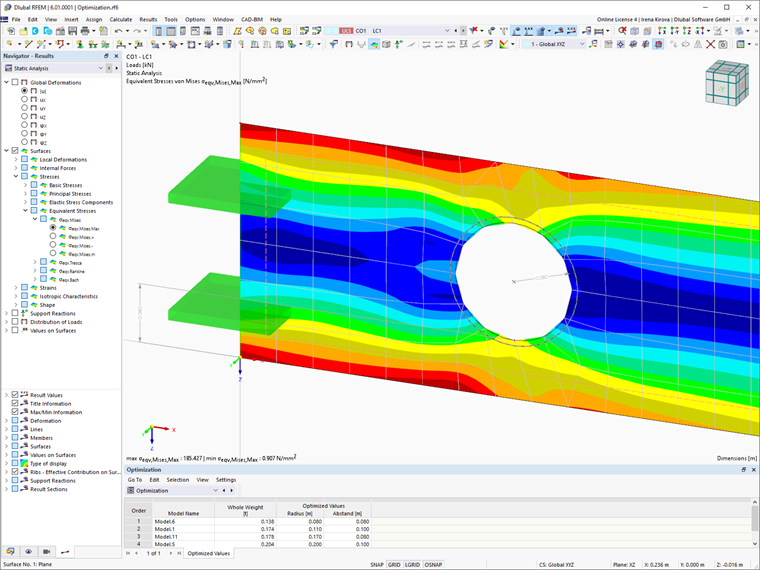

Оптимизация и затраты / Оценка выбросов CO2
Важной тенденцией в планировании зданий является их оптимизация и устойчивость. Аддон, состоящий из двух частей, «Оптимизация и затраты/оценка выбросов CO2 » представляет собой интересное решение для всех пользователей в области оптимизации конструкций. Это находит подходящие параметры для параметризованных моделей и блоков с помощью технологии искусственного интеллекта (AI) оптимизации роя частиц (PSO), чтобы соответствовать обычным критериям оптимизации. С другой стороны, он позволяет оценить затраты на строительство и выбросы CO2 на основании удельных затрат или удельных выбросов, указанных в спецификации материалов, которые были использованы для моделирования конструкции.
Веб-сервис и API
В последнее время растёт потребность в автоматизации и корректировке методики расчётов для специфических потребностей конкретного проекта. Эта потребность удовлетворяется посредством предоставления программируемых интерфейсов через веб-службу и API. RFEM и RSTAB, использующие эту технологию, предоставляют серверную службу, которую можно использовать локально или в сети. Коммуникация клиент-сервер позволяет отправлять запросы и получать обратную связь от RFEM 6/RSTAB 9.
Технология веб-сервисов позволяет пользователям быстро и точно разрабатывать специальные решения. Таким образом, вы можете создавать свои собственные настольные или веб-приложения, управляя всеми объектами, содержащимися в RFEM 6 и RSTAB 9. Имея доступ к библиотекам и функциям, вы можете разрабатывать собственные конструкции и эффективно моделировать параметрические конструкции, а также процессы оптимизации и автоматизации с помощью языков программирования Python и C #.
Новые функции

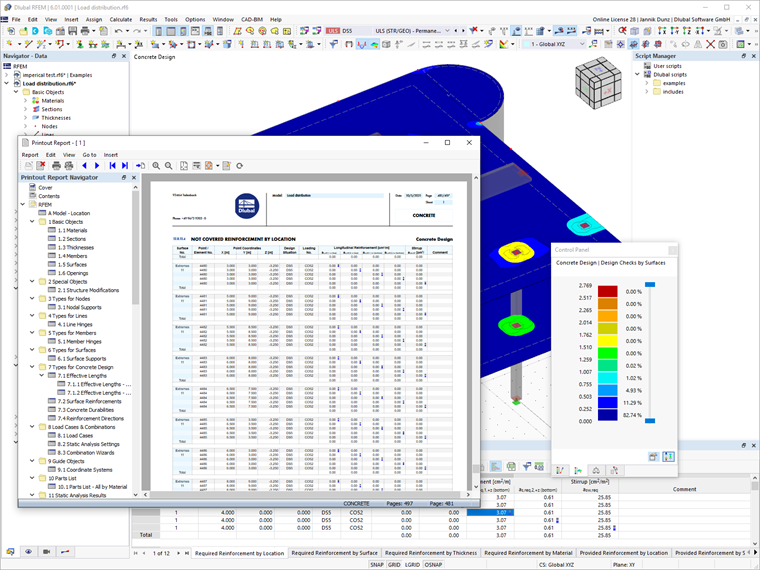

Протокол результатов
Документирование расчетов конструкций часто занимает много времени. Поэтому улучшение протокола результатов было одной из самых больших забот наших заказчиков. Благодаря фундаментальной переработке, теперь можно работать с программой и с отчетом параллельно с помощью немодальной среды для распечатки отчетов. Кроме того, вы можете интерактивно изменять главы и создавать новые пользовательские главы. В дополнение к современному дизайну отчетов, также возможен импорт PDF-файлов, формул, 3D-графики и т.д. Не менее важной функцией является вывод расчетных формул, которые отображаются во время расчета и ссылаются на уравнение из стандарта.

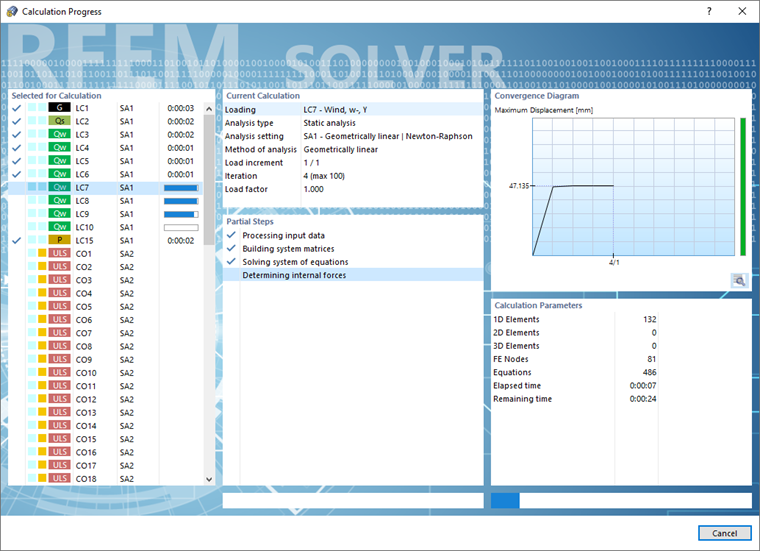

Ускоренный расчёт
При усложнении конструкций увеличивается и время расчета в расчетных программах. Таким образом, расчетное ядро новых программ расчета конструкций впечатляет своей оптимизированной сетью и поддержкой многопроцессорной технологии. Поскольку решатель использует несколько процессоров, он позволяет выполнять параллельные расчеты линейных загружений и сочетаний нагрузок без дополнительной нагрузки на оперативную память, Матрицу жесткости так прийдется создавать только один раз. Таким образом, с помощью него можно быстро рассчитывать даже большие и сложные системы. При необходимости рассчитать большое количество сочетаний нагрузок запускается несколько решателей одновременно (по одному на ядро). Каждый решатель рассчитывает отдельное сочетание нагрузок. Это приводит к лучшему использованию яде-р и к более быстрым вычислениям.

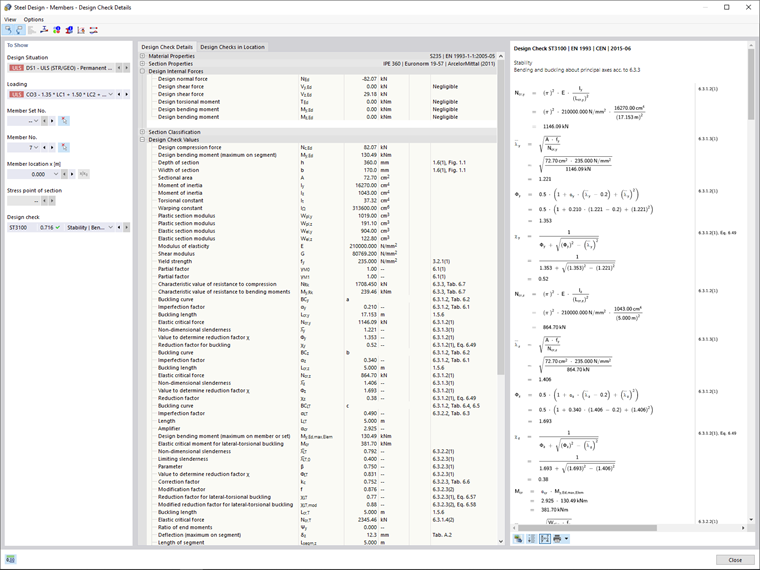

Вывод расчетной формулы
Программы для расчета конструкций обычно действуют для пользователей как своего рода черный ящик. Этому условию можно противодействовать, отображая расчетные формулы для железобетонных, стальных, деревянных и алюминиевых конструкций и т.д. Используемые формулы расчета отображаются подробно, а используемое уравнение указано в стандарте. Эти формулы также можно включить в протокол результатов. В результате программы для расчета конструкций остаются «черным ящиком» и становятся доступными для прозрачных и легко проверяемых инструментов проектирования.
Современная система онлайн-лицензирования и Экстранет (аккаунт Dlubal)
Гибкое использование программных приложений особенно важно во время коронавируса и домашнего офиса. Современная система онлайн-лицензирования позволяет распространять лицензии RFEM, RSTAB и т.д. по всему миру и назначать их соответствующим пользователям через учетную запись Dlubal. Онлайн-лицензии можно использовать из любого места и не привязаны к какому-либо компьютеру или человеку. Каждый зарегистрированный пользователь в компании может авторизоваться со своими пользовательскими данными. Наконец, старый мир аппаратных ключей остался позади, так что теперь нет необходимости в раздражающих переключениях.
Индивидуальная информация для клиентов Dlubal стала возможной благодаря привлекательному предложению экстранета в виде закрытой области веб-сайта Dlubal. В этом аккаунте каждый пользователь может найти информацию о новостях компании, событиях и продуктах. Также отображается обзор доступных для скачивания лицензий и продуктов. Кроме того, пользователи могут активно участвовать в разработке, предлагая желаемые функции или указывая на ошибки. Каждому отправленному запросу присваивается статус, так что вы можете в любое время увидеть его текущий статус.
Новые возможности обучения
Обучение и повышение квалификации помогают более эффективно использовать профессиональное ПО для расчёта конструкций, такое как программы Dlubal последнего поколения RFEM 6, RSTAB 9, RWIND 2 или RSECTION. Поэтому на сайте Dlubal также доступны бесплатные онлайн-курсы для начинающих и исследователей, которые облегчают ознакомление, например, с программой RFEM 6. На веб-сайте «Расчетные модели конструкций для скачивания» также есть большая база данных, содержащая более 1000 бесплатных расчетных моделей конструкций, которые можно сразу же использовать в учебных целях.
Для страстных слушателей есть подкаст Dlubal «Цифровые и инновационные конструкции». Будут обсуждены инновационные тенденции в проектировании конструкций и будущее строительной индустрии. В дополнение к трагическим строительным катастрофам и задачам планирования на основе BIM, в интервью с экспертами, инженерами и профессорами строительной отрасли часто затрагиваются темы устойчивости и цифровых технологий в строительной отрасли.
Молодые инженеры и студенты ценят широкий спектр возможностей цифрового образования, особенно в период коронавируса. Таким образом, для данной целевой группы предлагается разнообразное сочетание полезного опыта из повседневной работы инженера и теории, полученной в области информационно-развлекательной системы. Он включает в себя все, от анимированных и информативных примеров до простых объяснений из строительной отрасли.
Заключение
За последнее время в компании Dlubal Software произошло многое. Выпуск программ нового поколения с новыми надстройками и функциями - одна из вех в истории Dlubal Software. Еженедельные обновления с новыми функциями и исправлениями ошибок способствуют постоянному совершенствованию программ. Предложение постоянно расширяющейся образовательной платформы создает оптимальные условия для ознакомления с программами и новыми темами расчета конструкций. Таким образом, отныне выполнение расчета конструкций будет еще более увлекательным.
