新一代产品
RFEM 6 和 RSTAB 9
RFEM 6 3D FEA 程序和 RSTAB 9 框架分析程序已经过大量更新,并且包含直接集成在基础程序中的直观设计理念。 这样可以更快地计算和更有效地设计具有挑战性的结构。
基本程序RFEM 6用于定义由板、壳和杆件组成的平面和空间结构的结构、材料和作用。 同时还可以创建混合结构、实体单元和接触单元。 RFEM 可以计算变形、内力、应力、支座反力和基底压力。
框架软件RSTAB 9适用于计算由钢、混凝土、木结构、铝结构和其他材料制成的框架结构的二维和三维结构。 RSTAB 高效的求解器可以对内力、变形和支座反力快速地进行线性和非线性的计算。
rsection

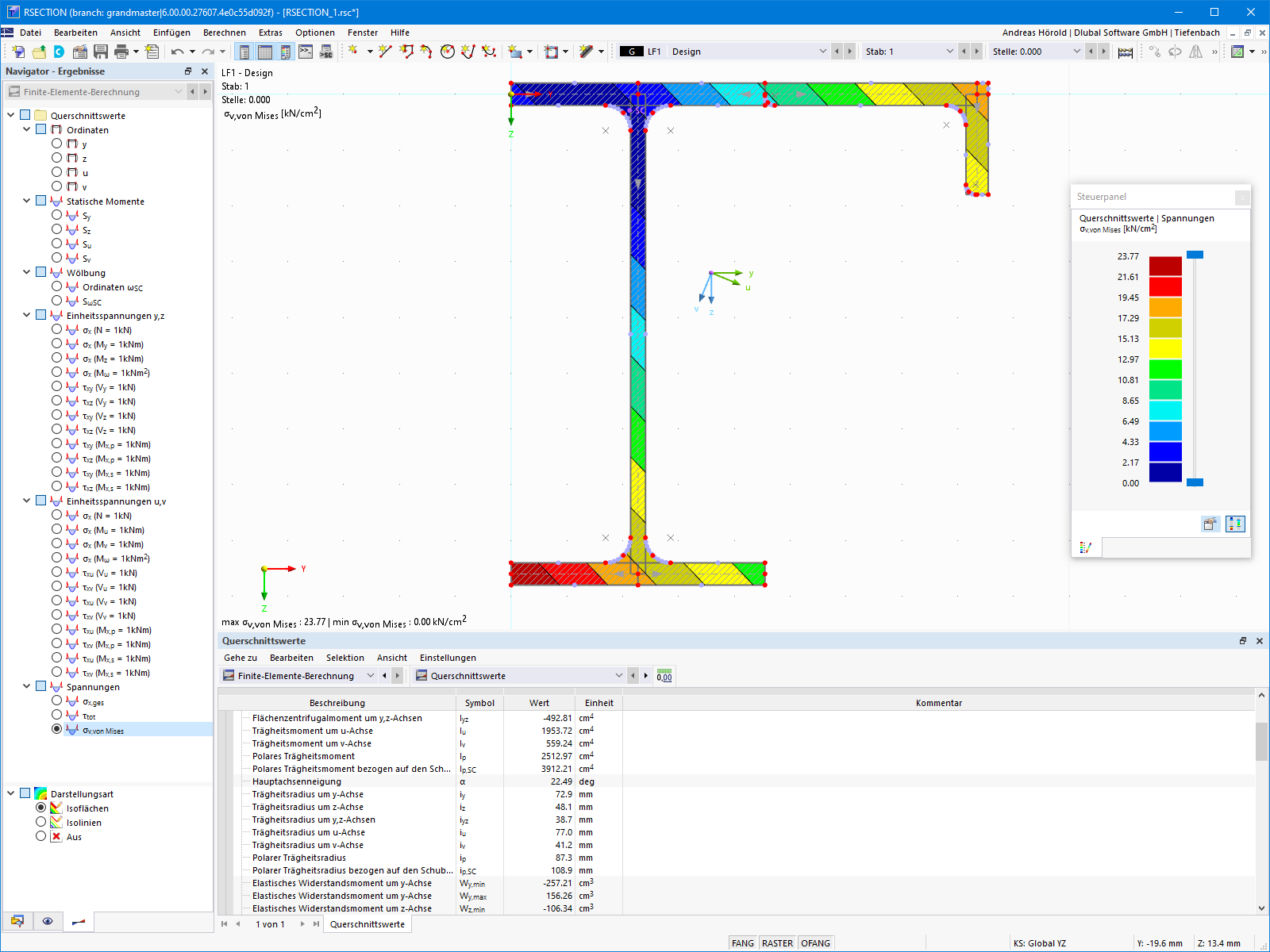

RSECTION 结合了之前的截面程序 SHAPE-THIN 和 SHAPE-MASSIVE。 独立程序 RSECTION 1 可以计算任意薄壁和厚壁截面的截面属性,并进行应力分析。 通过图形和表格输入以及使用 JavaScript 输入和导入 DXF 文件,可以非常灵活地创建各种截面。
扩展 RSECTION“有效截面”根据 EN 1993-1-5 [1]和 EN 1993-1-3 [2]确定有效截面。 例如,在“有效截面”中,可以通过特征值法考虑冷弯薄壁截面形状失稳的影响。
RWIND 2

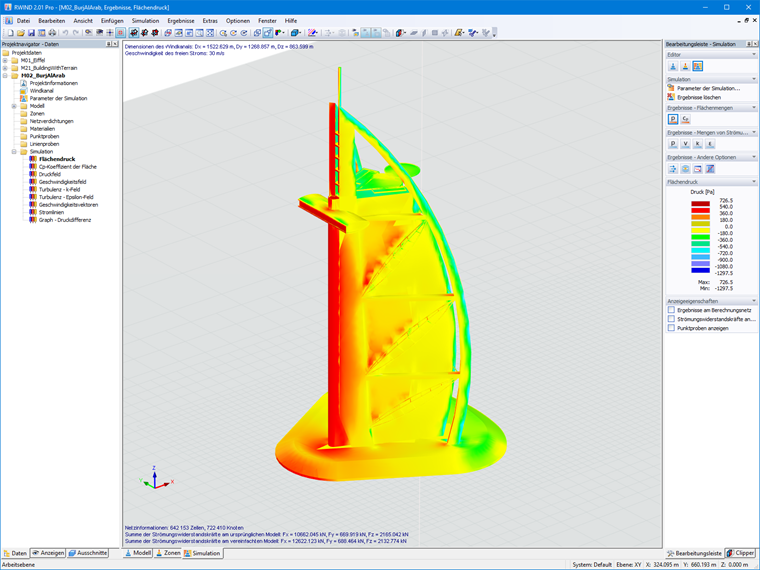

RWIND 2 被用作 CFD(数字风洞)软件,用于对任何建筑物几何形状周围的风流进行数值模拟,并确定其表面的风荷载。 计算结果可以作为风荷载导出到结构分析程序 RFEM 6 和 RSTAB 9 中。 在 Pro 版本中,现在还可以计算瞬态不可压缩湍流。
新模块

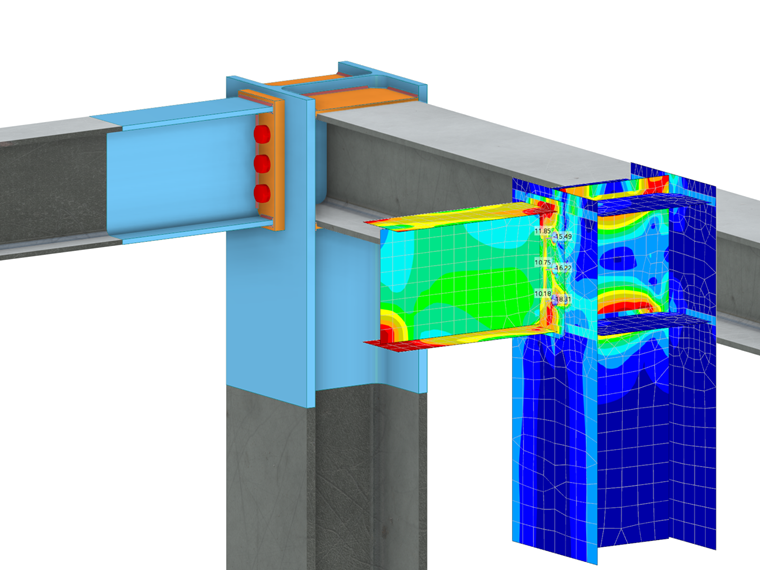

钢结构节点
RFEM 的钢结构节点模块为钢结构节点的计算和设计设立了新的标准。 钢结构连接可以使用有限元模型进行分析。 建模完全在后台进行,用户可以通过简单易用的组件输入进行控制。 然后根据 EN 1993-1-8 [3] (包括国家附录)使用在有限元模型上确定的荷载进行构件设计。 现在已经成为过去式。
砌体设计

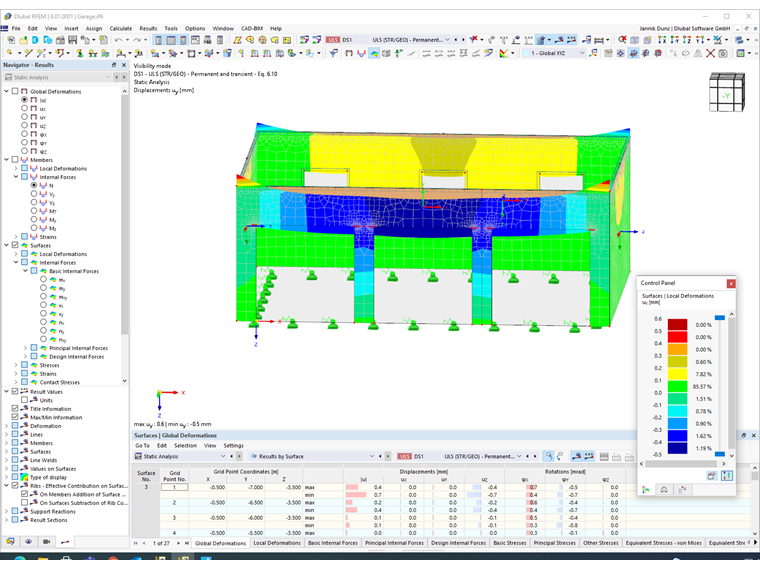

这是砌体设计史上的一个里程碑。 工作重点是开发砌体结构设计软件解决方案,特别是使用有限元方法计算 3D 建筑模型。 使用 RFEM 的砌体设计模块,您可以通过有限元法对砌体结构进行设计。 它是作为“DDMaS - 砌体结构设计数字化”研究项目的一部分开发的。 该材料模型以宏观建模的形式来表现砌块和砂浆材料组合的非线性行为。

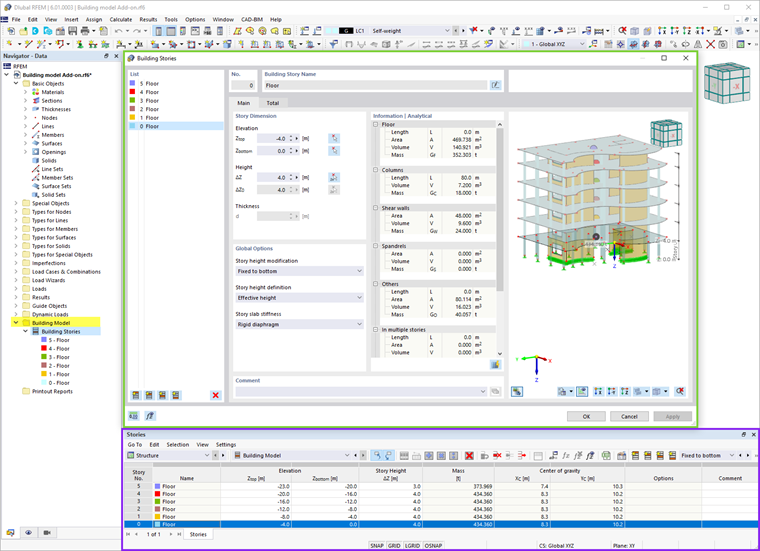

建筑模型
附加模块 RFEM 建筑模型是非常有用的楼板建模工具。 它允许您通过楼层定义和操作建筑物。 之后,楼层可以通过多种方式进行调整。 有关楼层和整个模型(重心)的信息会显示在表格和图形中。 该模块也可以用于地震分析。 完成谱分析后,就可以使用该建筑模型模块显示墙截面的楼层作用、位移和受力。

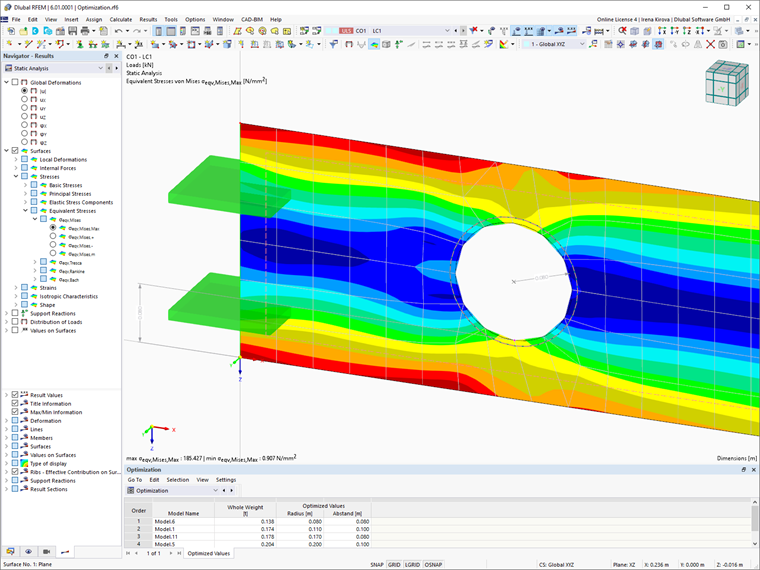

优化和成本/CO2 排放估算
建筑设计的一个重要趋势是优化和可持续发展。 优化和成本/CO2排放估算模块由两部分组成,为结构优化领域的所有用户提供了一个有趣的解决方案。 它通过粒子群优化 (PSO) 的人工智能技术 (AI) 为参数化模型和块找到合适的参数,以符合通常的优化标准。 另一方面,该模块可通过为结构模型的每种材料指定单价或排放量来估算整个模型成本或二氧化碳排放量。
网络服务和应用程序编程接口
随着个性化和自动化的结构分析与设计的需求日益增加, 这种需求可以通过网络服务和 API 提供的可编程接口来满足。 软件 RFEM 6 和 RSTAB 9 基于该技术提供了一种服务器服务,既可以在本地使用,也可以通过网络使用。 通过客户端和服务器之间的通信,可以向 RFEM/RSTAB 发送请求和接收反馈。
用户可以使用网络服务技术快速而精确地开发特殊的解决方案。 因此,您可以通过控制 RFEM 6 和 RSTAB 9 中包含的所有对象来创建自己的桌面或基于 Web 的应用程序。 通过访问库和函数,您可以使用编程语言 Python 和 C# 开发自己的设计和参数化结构的有效建模,以及优化和自动化过程。
新功能
结果输出

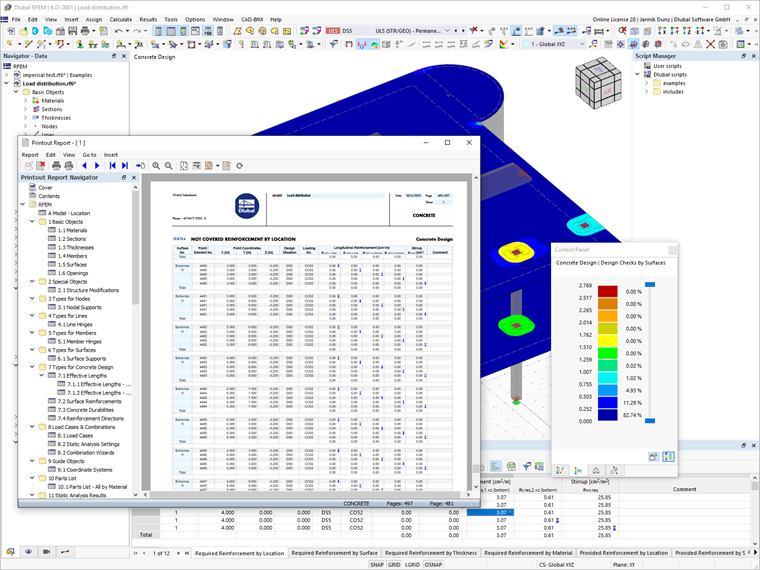

结构计算的文档编制通常需要大量时间。 因此,改进打印报告是我们客户最关心的问题之一。 通过基本的修改,程序和报告可以在非模态打印报告环境中并行工作。 此外,您可以交互式地修改章节和创建新的用户自定义章节。 除了现代的报告设计外,还可以导入 PDF、公式、3D 图形等。 一个同样重要的功能是设计公式的输出,该功能在设计过程中显示,并参考规范中的公式。
更快的计算

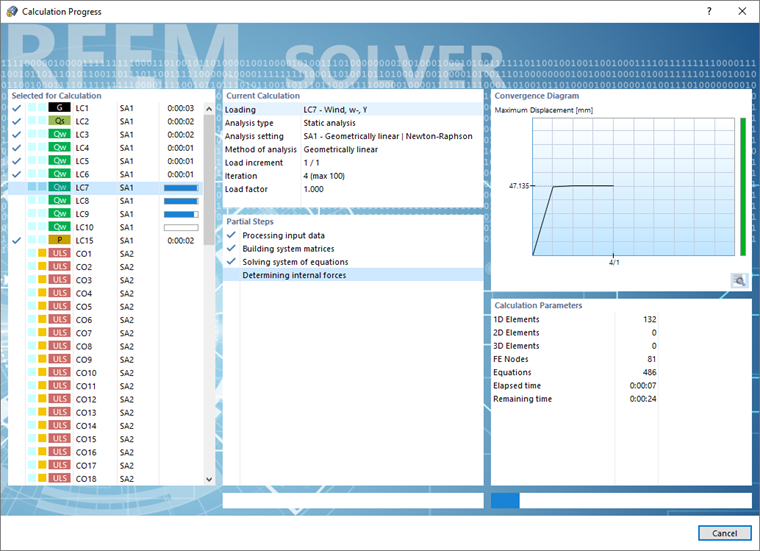

随着结构的日益复杂,计算程序的计算时间也相应延长。 新的结构分析软件的计算内核通过优化的网络连接和多处理器技术的支持令人印象深刻。 它支持由多个处理器并行计算线性荷载工况和荷载组合,而对 RAM 没有额外要求: 刚度矩阵只需建立一次。 因此,即使是大型系统也可以使用快速直接求解器进行计算。 对于需要计算很多荷载组合的模型,可同时启动多个求解器(每个内核一个)进行计算。 然后每个求解器计算一个荷载组合。 这样可以更好地利用内核,从而加快计算速度。

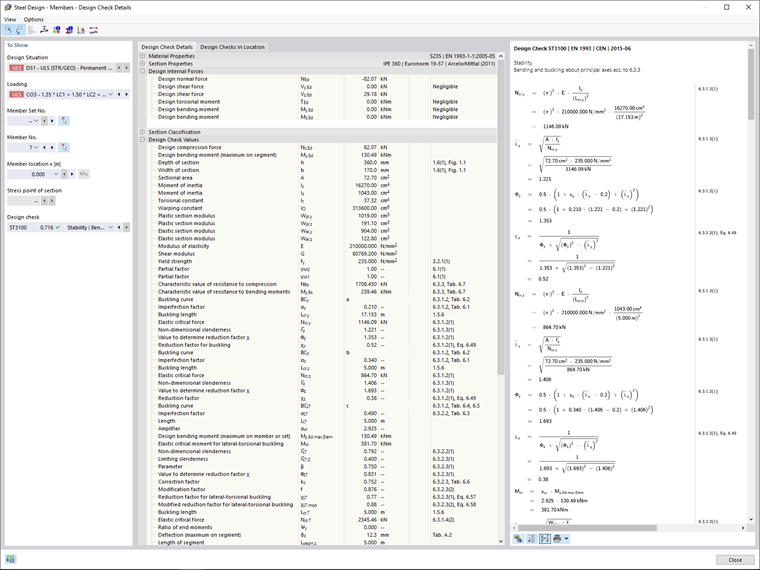

设计公式输出
结构分析程序通常对用户来说就像一个黑箱。 您可以通过显示钢筋混凝土结构、钢结构、木结构和铝结构等的设计公式来抵消这种情况。 详细说明了使用的设计公式,并在标准中指出了使用的公式。 这些设计验算公式也可以包含在打印报告中。 因此,结构分析程序摆脱了黑匣子的束缚,转而使用透明且易于检查的设计工具。
现代在线许可系统和外部网(Dlubal 账户)

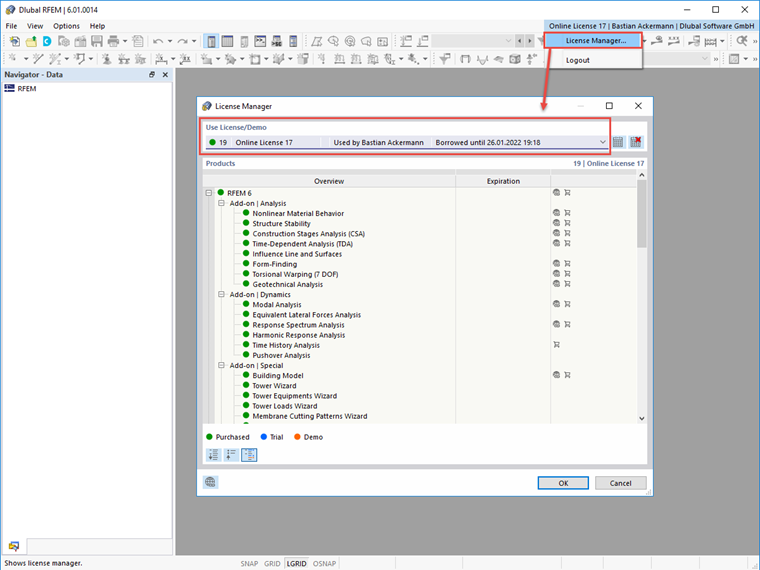

在疫情当前和居家办公的时代,软件应用的灵活使用显得尤为重要。 RFEM、RSTAB 等软件的软件使用许可在全球范围内通过 Dlubal 帐号进行授权,并分配给相应的用户。 在线许可证可以在任何位置使用,并且不特定于任何计算机或个人。 公司中的每个注册用户都可以使用其用户数据登录。 最后,摆脱了硬件加密狗的旧世界,不再需要烦人的来回切换。
Dlubal 网站的外部网非常吸引人,因此为客户提供量身定制的信息。 在这个帐户中,每个用户都可以找到关于公司、活动和产品的新闻。 此外还显示了可供下载的许可证和产品的概览。 此外,用户可以通过提交所需的功能或指出错误来积极参与开发。 每个提交的请求都会收到一个状态,以便您可以随时查看提交的想法的当前状态。
新的培训机会
获得在线培训和教育是确保您充分利用新一代程序 RFEM 6、RSTAB 9、RWIND 2 和 RSECTION 的重要方面。 因此,Dlubal 网站还为初学者和探险家提供免费的在线课程,这些课程有助于例如有限元分析程序 RFEM 6 的入门。 “结构分析模型下载”网站还提供了一个包含 1000 多个免费结构分析模型的大型数据库,可以立即用于培训。
Dlubal 播客“数字化和创新结构”是播客的忠实听众。 会议将讨论结构工程的创新趋势和建筑行业的未来。 除了悲惨的建筑灾难和基于 BIM 的规划任务外,对建筑行业专家、工程师和教授的采访还经常涉及建筑行业的可持续性和数字化问题。
年轻的工程师和学生喜欢各种数字教育机会,特别是在新冠疫情期间。 因此,本书也为该目标群体提供了工程师日常工作中的各种有用经验和在信息娱乐领域所学到的理论。 书中包含了从建筑行业的动画和示例到易于理解的说明的所有内容。
概述总结
最近,德儒巴软件发生了很多事情。 新一代程序的发布以及新的附加模块和功能是 Dlubal Software 历史上的里程碑之一。 每周更新的新功能以及错误修复推动了程序的不断改进。 不断扩展的教学平台为熟悉结构分析的程序和新主题创造了最佳条件。 从现在开始,结构分析将变得更加有趣。
