Novos programas RFEM 6 & RSTAB 9
O programa de MEF 3D RFEM 6 e o programa de estruturas reticuladas RSTAB 9 foram amplamente modernizados e possuem um conceito de dimensionamento intuitivo com módulos integrados diretamente no programa. Isso permite um cálculo e dimensionamento significativamente mais rápidos de estruturas complexas.
O programa base RFEM 6 é utilizado para a definição da estrutura, materiais e ações de sistemas estruturais planos e espaciais constituídos por lajes, paredes, cascas e barras. O programa também lhe permite a criação de sistemas estruturais mistos, assim como modelar elementos de sólido e contato. O RFEM calcula as deformações, esforços internos, tensões, forças de apoio assim como tensões de contato.
O software de análise de estruturas de pórticos & treliça RSTAB 9 é adequado para o cálculo de pórticos 2D ou 3D de aço, betão, madeira, alumínio ou outros materiais. O poderoso software RSTAB permite o cálculo linear e não linear de esforços internos, deformações e reações de apoio.
RSECTION

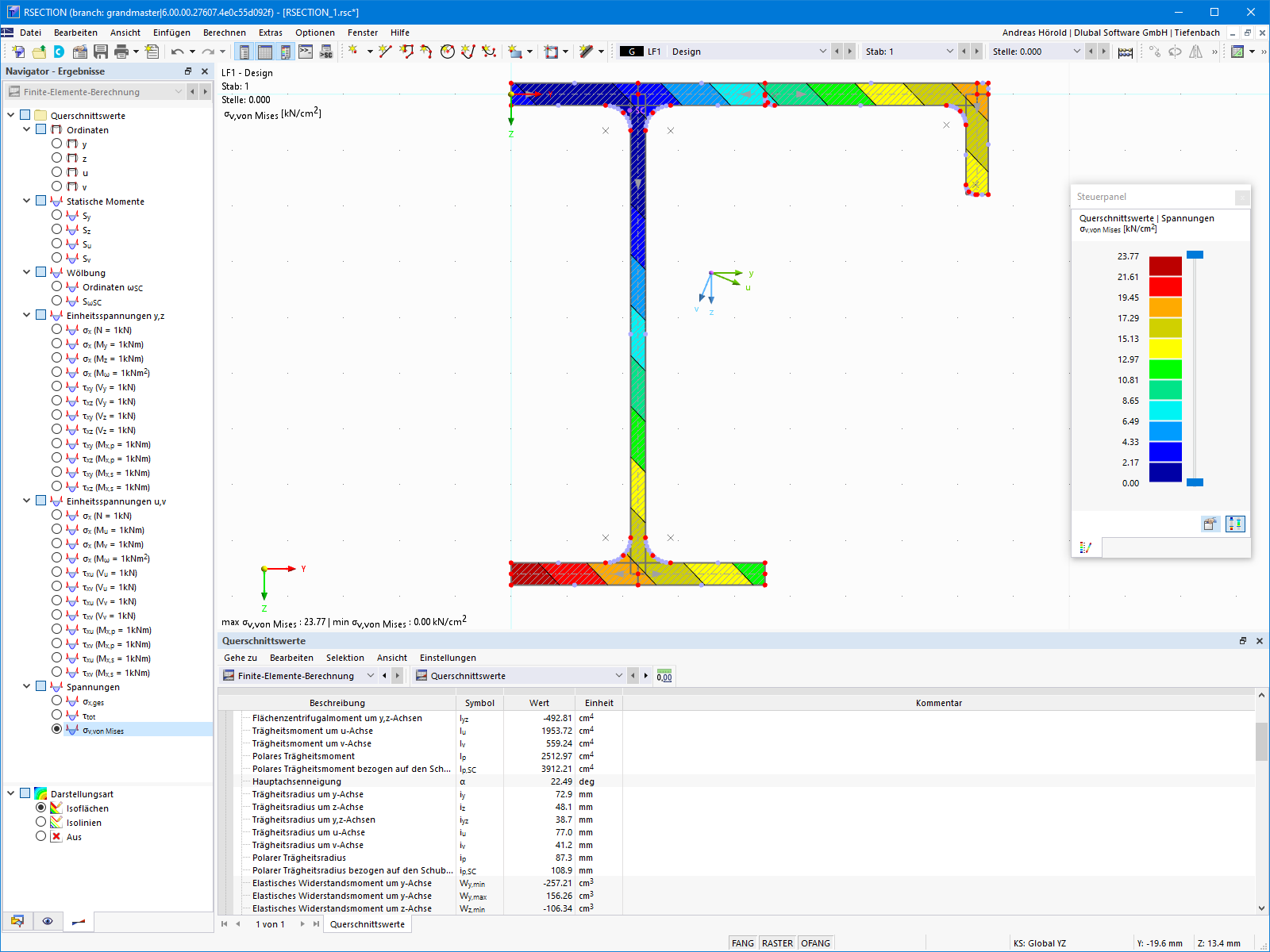

RSECTION combina os programas de seções anteriores SHAPE-THIN e SHAPE-MASSIVE. O programa independente RSECTION 1 determina as propriedades da seção para seções de parede fina e maciças arbitrárias e realiza uma análise de tensão. Devido à entrada de dados gráfica e tabular, bem como a entrada via JavaScript e a importação de um arquivo DXF, a criação de várias seções transversais é muito flexível.
A extensão do RSECTION "Seções efetivas" determina as seções efetivas de acordo com EN 1993-1-5 [1] e EN 1993-1-3 [2]. Com "Seções efetivas", por exemplo, pode-se considerar os efeitos da instabilidade de forma de perfis formados a frio utilizando o método de valor próprio.
RWIND 2

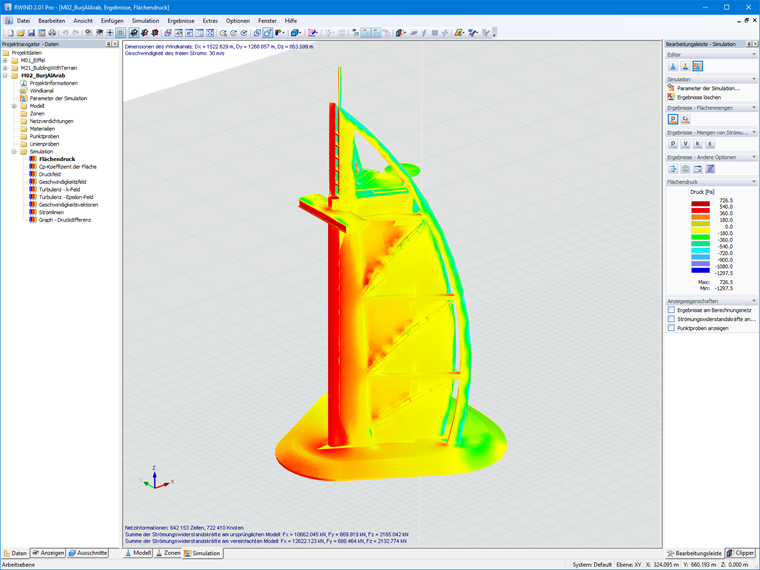

RWIND 2 serve como software CFD (túnel de vento digital) para a simulação numérica de fluxos de vento em torno de geometrias de edifícios arbitrárias, determinando as cargas de vento nas suas superfícies. Os resultados determinados podem ser exportados como cargas de vento para os programas de análise estrutural RFEM 6 e RSTAB 9. Com a versão Pro, agora também é possível realizar o cálculo de fluxos de vento turbulentos transitórios incompressíveis.
Novos módulos
Ligações de aço
O módulo do RFEM ligações de Aço estabelece novos padrões na análise e dimensionamento de ligações de aço. As ligações de aço podem ser analisadas usando um modelo EF. A modelação ocorre totalmente automatizada em segundo plano e pode ser controlada pelo utilizador através da entrada simples e familiar de componentes. Os esforços determinados no modelo EF são então utilizados para o dimensionamento dos componentes de acordo com EN 1993-1-8 [3] (incl. Anexos Nacionais). O dimensionamento analítico limitado de acordo com o método dos componentes, que só podia considerar os esforços planos, agora pertence ao passado.
Dimensionamento de alvenaria
É um marco na história do dimensionamento de alvenaria. Trata-se do desenvolvimento de um software para o dimensionamento de alvenaria, especialmente utilizando o método FEM para o cálculo de modelos de edifícios 3D. O módulo do RFEM de dimensionamento de alvenaria permite o dimensionamento de alvenaria usando o método de elementos finitos. Foi desenvolvido no âmbito do projeto de pesquisa "DDMaS – Digitizing the design of masonry structures". O modelo de material representa o comportamento não linear da combinação tijolo-argamassa na forma de modelagem macro.
Modelo de edifício
O módulo de modelo de edíficio do RFEM é uma ferramenta útil para a modelação de andares. Ele permite a definição e manipulação de um edifício através dos andares. Os andares podem ser adaptados de forma versátil posteriormente. As informações sobre os andares e o modelo geral (centro de gravidade) são apresentadas em tabelas e também de forma gráfica. Este módulo também pode ser utilizado para análise sísmica. Uma vez realizada a análise espectral, também é possível utilizar o módulo modelo de edifício para exibir as ações nos andares, deslocamentos de andares e forças em paredes.

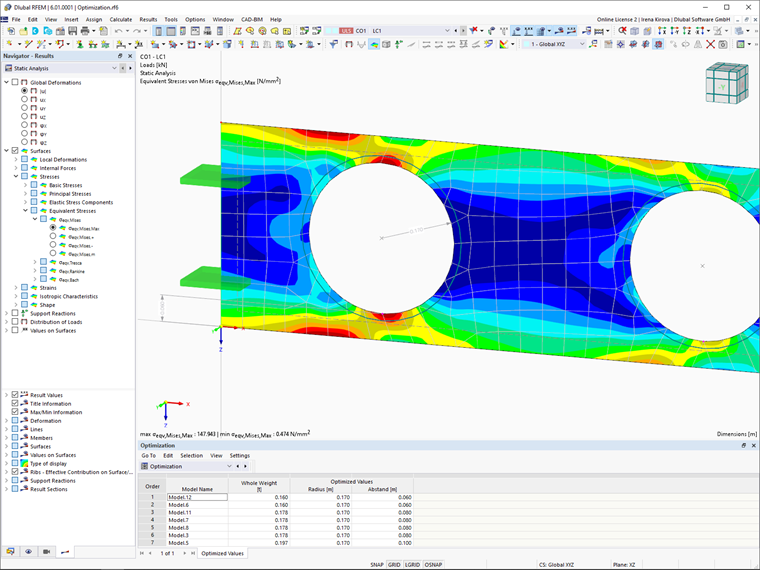

Otimização & estimativa de custos / emissões de CO₂
Uma tendência importante no planeamento de edifícios é o tema da otimização e sustentabilidade. O módulo de duas partes Otimização & Estimativa de Custos / Emissões de CO₂ oferece uma solução interessante para todos os utilizadores na área de otimização de estruturas. Por um lado, encontra parâmetros adequados para os modelos e blocos paramétricos por meio da técnica de Inteligência Artificial (IA) da otimização por conjunto de partículas (PSO) para o cumprimento de critérios comuns de otimização. Por outro lado, este módulo estima os custos do modelo ou as emissões de CO₂ especificando os custos unitários por unidade para cada definição de material para o modelo estrutural.
Webservice e API
Há uma procura crescente pelo cálculo e dimensionamento estrutural adaptado e automatizado. Esta necessidade é atendida através do fornecimento de interfaces programáveis por meio da Webservice e API. Com base nesta tecnologia, os programas RFEM 6 e RSTAB 9 oferecem um serviço de servidor que pode ser utilizado localmente ou na rede. Com a comunicação cliente-servidor, é possível fazer solicitações e receber feedback do RFEM 6 / RSTAB 9.
A tecnologia dos Webservices permite que os utilizadores desenvolvam soluções específicas de forma rápida e precisa. Assim, podem ser criadas aplicações desktop ou web próprias, através da manipulação de todos os objetos contidos no RFEM 6 e RSTAB 9. Através do acesso a bibliotecas e funções, podem ser desenvolvidas verificações próprias, modelações efetivas de estruturas paramétricas, bem como processos de otimização e automação com o uso das linguagens de programação Python e C#.
Novos recursos
Relatório de impressão
A documentação de cálculos estruturais frequentemente exige muito tempo. Portanto, a melhoria do relatório de impressão foi uma das maiores exigências por parte dos clientes. Graças à reformulação completa, agora é possível trabalhar em paralelo com o programa e o relatório de impressão num ambiente não modal. Além disso, os capítulos podem ser alterados interativamente e podem ser criados capítulos personalizados. Além de um design moderno, também é possível importar PDFs, fórmulas, gráficos 3D, etc.. Um recurso igualmente importante é a emissão das fórmulas de verificação que são emitidas no dimensionamento e referenciam a equação da norma.

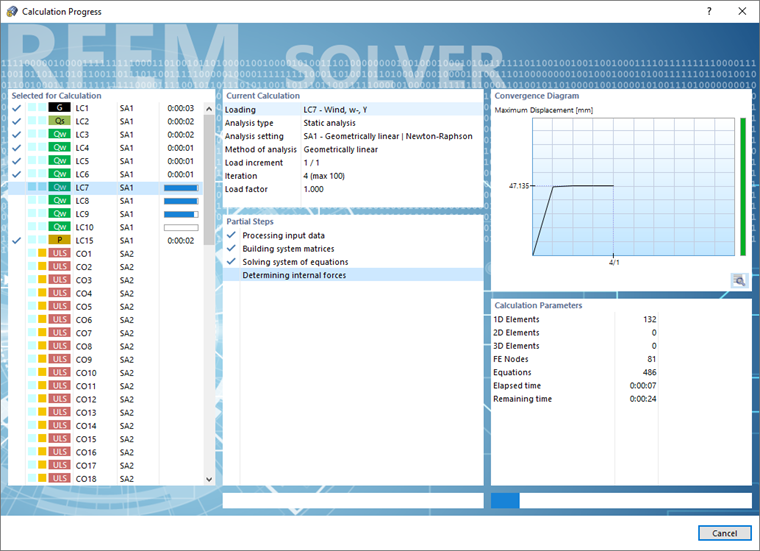

Cálculo mais rápido
Com estruturas cada vez mais complexas, também aumenta o tempo de cálculo dos programas de cálculo. O núcleo de cálculo dos novos programas de análise estrutural é portanto impressionante com uma rede otimizada e suporte à tecnologia de multiprocessamento. Assim, é possível o cálculo paralelo de casos de carga linear e combinações de carga por vários processadores sem exigir mais memória: A matriz de rigidez só tem que ser criada uma vez. Assim, sistemas grandes podem ser calculados mesmo com o rápido solucionador direto de equações. Para modelos onde muitas combinações de carga precisam ser calculadas, vários solucionadores (um por núcleo) são iniciados em paralelo. Cada solucionador então calcula uma combinação de carga. Isso leva a uma melhor utilização dos núcleos e, assim, a cálculos mais rápidos.

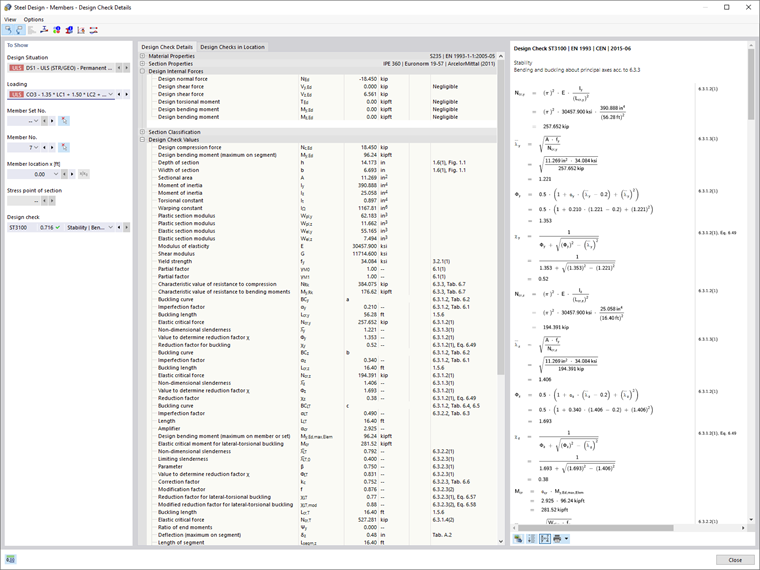

Emissão das fórmulas de dimensionamento
Os programas de análise estrutural são geralmente conhecidos por serem uma espécie de caixa preta para os utilizadores. Este estado é combatido com a emissão das fórmulas de verificação para dimensionamentos em estruturas de betão armado, aço, madeira, alumínio, etc. Aqui, as fórmulas de verificação utilizadas são emitidas em detalhe e fazem referência à equação usada da norma. As fórmulas de verificação do dimensionamento também podem ser incluídas no relatório de impressão. Consequentemente, os programas de análise estrutural deixam de ser uma caixa preta, tornando-se ferramentas de dimensionamento transparentes e fáceis de verificar.
Sistema moderno de licenciamento online & extranet (Conta Dlubal)

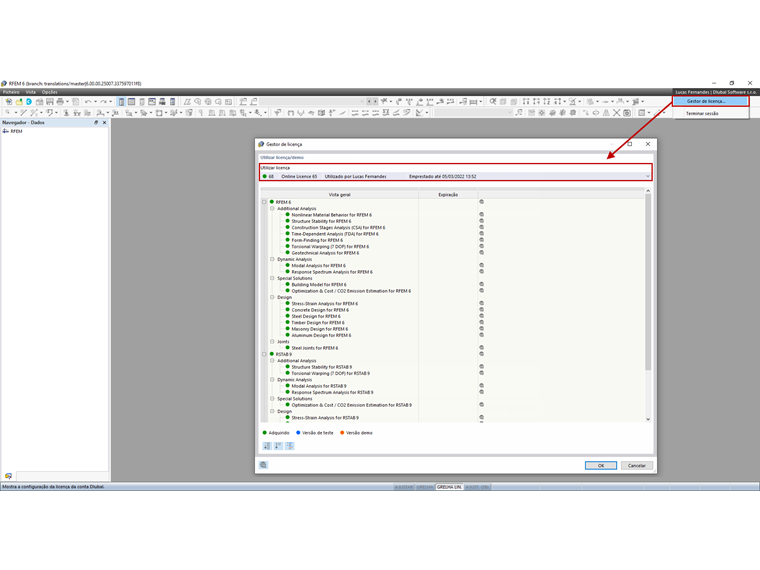

Especialmente em tempos de Coronavírus e home office, o uso flexível de aplicações de software é particularmente importante. Com o moderno sistema de licenciamento online, as licenças do RFEM, RSTAB, etc. podem ser distribuídas em todo o mundo e associadas aos respectivos utilizadores através da Conta Dlubal. As licenças online podem ser utilizadas de qualquer local e não estão vinculadas a computadores ou pessoas. Cada utilizador registrado na empresa pode fazer login com as suas credenciais. Finalmente, o mundo antigo com dongles de hardware é deixado para trás, tornando-se desnecessário o incômodo de conectar e desconectar.
É providenciada informação personalizada para os clientes da Dlubal devido ao fato da Extranet ser uma parte integrante do site da Dlubal. Nesta conta, cada utilizador encontrará informações sobre as novidades da empresa, eventos e produtos. Também é exibida uma visão geral das licenças disponíveis e produtos para download. Além disso, os utilizadores também podem-se envolver ativamente no desenvolvimento, enviando funcionalidades desejadas ou reportando erros. Cada solicitação enviada recebe um estado, permitindo que se acompanhe a qualquer momento o estado atual de sua ideia enviada.
Novas oportunidades de formação
Acesso às formações online e à educação são componentes importantes para o uso profissional da nova geração de programas da Dlubal, o RFEM 6, RSTAB 9, RWIND 2 ou RSECTION. Portanto, também providencia cursos online gratuitos para iniciantes facilitando, por exemplo, a introdução ao programa de MEF RFEM 6. A página "Modelos de análise estruturais para Download" oferece ainda um grande banco de dados com mais de 1000 modelos estruturais gratuitos, que podem ser usados imediatamente para fins de prática.
Para os ouvintes apaixonados por podcasts, existe o Podcast da Dlubal "Digital and Innovative Structures from Civil Engineering". Discutem-se tendências inovadoras no planeamento estrutural e o futuro da indústria da construção. Além de desastres de construção trágicos e tarefas de planeamento baseadas em BIM, entrevistas com especialistas, engenheiros e professores da construção geralmente lidam com os temas de sustentabilidade e digitalização na construção civil.
Os jovens engenheiros e estudantes sempre procuraram as oportunidades de aprendizagem digital, ainda mais com as restrições impostas pelo COVID-19. Portanto, para este público-alvo também é oferecida uma mistura variada de experiências úteis a partir do trabalho diário de um engenheiro e da teoria aprendida durante os estudos na página de infotainment. Desde exemplos animados e informativos até a explicações facilmente compreensíveis da construção civil, está tudo incluído.
Conclusão
Muitas coisas ocorreram recentemente na Dlubal Software. O lançamento da nova geração de programas com novos módulos e funcionalidades é um dos marcos na história da Dlubal Software. Atualizações semanais com novas funcionalidades e correções de problemas impulsionam a melhoria contínua dos programas. A oferta de uma plataforma educacional em crescimento contínuo cria condições ideais para a familiarização com os programas e novos tópicos de análise estrutural. Assim, a análise estrutural será a partir de agora é ainda mais divertida.
