Analiza statyczno-wytrzymałościowa, która sprawia przyjemność ...

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Wraz z programami do analizy statyczno-wytrzymałościowej RFEM 6, RSTAB 9, RSECTION 1 i RWIND 2, firma Dlubal Software przedstawia nową generację programów do analizy statyczno-wytrzymałościowej. Zgodnie z mottem "Analiza statyczno-wytrzymałościowa, która sprawia przyjemność ...", program zapewnia użytkownikom uniwersalne narzędzia, dzięki którym mogą oni spełnić wszystkie wymagania inżynierii konstrukcyjnej. Z tego artykułu dowiecie się więcej o najnowszych osiągnięciach w firmie Dlubal Software.

Nowe produkty

RFEM 6 i RSTAB 9

Programy RFEM 6 3D MES oraz program RSTAB 9 do analizy konstrukcji szkieletowych zostały gruntownie zaktualizowane i zawierają intuicyjną koncepcję wymiarowania, a rozszerzenia zintegrowane są bezpośrednio z programem podstawowym. Prowadzi to do szybszych obliczeń i bardziej efektywnego projektowania trudnych konstrukcji.

Podstawowy program RFEM 6 służy do definiowania konstrukcji, materiałów i oddziaływań konstrukcji płaskich i przestrzennych składających się z płyt, powłok i prętów. Program umożliwia również tworzenie konstrukcji złożonych oraz modelowanie elementów bryłowych i kontaktowych. Dostarczane wyniki to odkształcenia, siły wewnętrzne, naprężenia, siły podporowe i naprężenia kontaktowe gruntu.

Program RSTAB 9 nadaje się do obliczeń konstrukcji szkieletowych 2D lub 3D wykonanych ze stali, betonu, drewna, aluminium lub innych materiałów. Wydajny solwer RSTAB pozwala na liniowe i nieliniowe obliczenia sił wewnętrznych, odkształceń i reakcji podporowych.

rsection

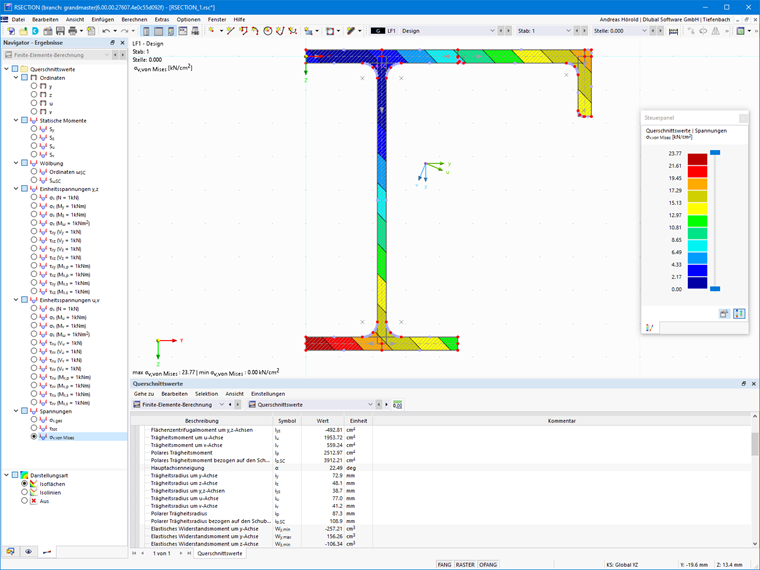

RSECTION łączy poprzednie programy do obliczania przekrojów SHAPE-THIN i SHAPE-THIN. Samodzielny program RSECTION 1 określa właściwości przekrojów dla przekrojów cienkościennych i masywnych oraz przeprowadza analizę naprężeń. Dzięki wprowadzaniu graficznemu i tabelarycznemu, wprowadzaniu za pomocą JavaScript i importowi pliku DXF tworzenie różnych przekrojów jest bardzo elastyczne.

Rozszerzenie RSECTION „Przekroje efektywne” określa przekroje efektywne zgodnie z EN 1993-1-5 [1] i EN 1993-1-3 [2] . Za pomocą opcji „Przekroje efektywne“ można na przykład uwzględnić wpływ niestateczności kształtu przekrojów formowanych na zimno za pomocą metody wartości własnych.

RWIND 2

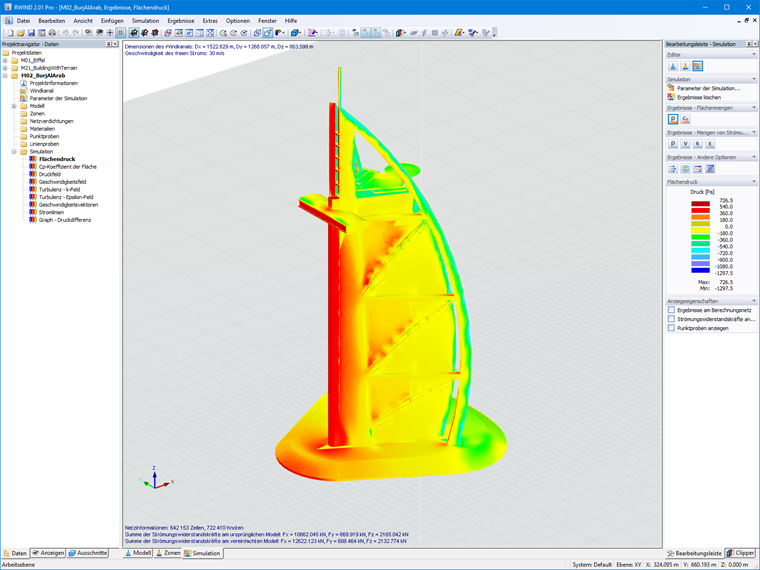

RWIND 2 jest wykorzystywany jako program CFD (cyfrowy tunel aerodynamiczny) do numerycznej symulacji przepływu wiatru wokół budynków o dowolnej geometrii wraz z określeniem obciążeń wiatrem na ich powierzchniach. Uzyskane wyniki można eksportować jako obciążenia wiatrem do programów do analizy statyczno-wytrzymałościowej RFEM 6 i RSTAB 9. Dzięki wersji Pro możliwe jest teraz również obliczanie przejściowych, nieściśliwych przepływów turbulentnych wiatru.

Nowe rozszerzenia

Połączenia stalowe

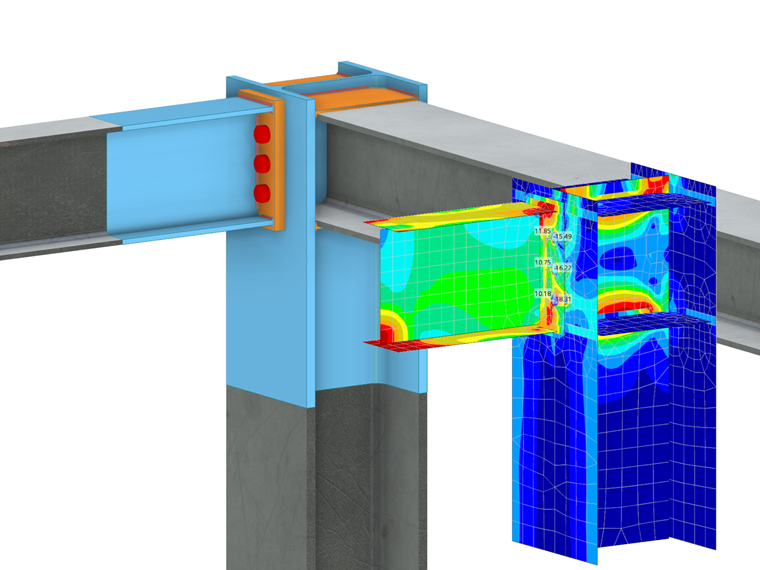

Rozszerzenie Połączenia stalowe dla programu RFEM wyznacza nowe standardy w obliczeniach i wymiarowaniu połączeń stalowych. Połączenia stalowe można analizować za pomocą modelu ES. Modelowanie przebiega w pełni automatycznie w tle i może być kontrolowane przez użytkownika dzięki prostemu oraz intuicyjnemu wprowadzaniu elementów połączeń. Obciążenia wyznaczone na modelu MES są następnie wykorzystywane do wymiarowania elementów składowych zgodnie z normą EN 1993-1-8 [3] (wraz z załącznikami krajowymi). Ograniczone obliczenia analityczne według metody składowych, dzięki którym można by uwzględniać jedynie płaskie siły wewnętrzne, należą już do przeszłości.

rozszerzenie Wymiarowanie muru

Jest to kamień milowy w historii projektowania murów. Chodzi o opracowanie oprogramowania do projektowania konstrukcji murowanych, w szczególności z wykorzystaniem metody MES do obliczeń modeli 3D budynków. Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego "DDMaS - Digitalizacja wymiarowania konstrukcji murowanych". Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.

model budynku

Rozszerzenie RFEM Model budynku to przydatne narzędzie do modelowania kondygnacji. Umożliwia definiowanie budynku i zarządzanie nim za pomocą kondygnacji. Kondygnacje można dostosowywać na późniejszych etapach, na wiele sposobów. Informacje o kondygnacjach, a także o całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice. Ponadto, rozszerzenie to umożliwia przeprowadzanie analiz sejsmicznych. Zaraz po zakończeniu analizy spektralnej za pomocą rozszerzenia Model budynku można wyświetlić oddziaływania kondygnacji, przemieszczeń kondygnacji i sił w przekrojach ścian.

Optymalizacja i koszty | Szacowanie emisji CO2

Ważnym trendem w planowaniu budynków jest temat optymalizacji i zrównoważonego rozwoju. Dwuczęściowa Optymalizacja & Rozszerzenie Szacowanie kosztów i emisji CO2 stanowi interesujące rozwiązanie dla wszystkich użytkowników w zakresie optymalizacji konstrukcji. Z jednej strony, program ten znajduje odpowiednie parametry dla sparametryzowanych modeli i bloków za pomocą technologii sztucznej inteligencji (AI) optymalizacji roju cząstek (PSO) w celu spełnienia zwykłych kryteriów optymalizacji. Ponadto, rozszerzenie oszacowuje koszty modelu lub emisję CO2 poprzez określenie kosztów jednostkowych lub emisji jednostkowej dla materiałów zdefiniowanych w modelu konstrukcyjnym.

Webservice i API

Istnieje coraz większe zapotrzebowanie na zautomatyzowaną analizę i wymiarowanie konstrukcji. Potrzeba ta jest zaspokajana poprzez zapewnienie programowalnych interfejsów za pośrednictwem usługi sieciowej i API. W oparciu o tę technologię programy RFEM 6 i RSTAB 9 zapewniają usługę serwera, z której można korzystać lokalnie lub za pośrednictwem sieci. Komunikacja klient-serwer umożliwia wysyłanie zapytań i otrzymywanie informacji zwrotnych z programu RFEM 6/RSTAB 9.

Technologia usług sieciowych umożliwia użytkownikom szybkie i precyzyjne opracowywanie specjalnych rozwiązań. Dzięki temu można tworzyć własne aplikacje komputerowe lub internetowe, kontrolując wszystkie obiekty zawarte w programach RFEM 6 i RSTAB 9. Dzięki dostępowi do bibliotek i funkcji, istnieje możliwość opracowywania własnych projektów, efektywnego modelowania parametrycznych konstrukcji, a także optymalizacji i automatyzacji procesów z wykorzystaniem języków programowania Python oraz C#.

Nowe funkcje

Protokół wydruku

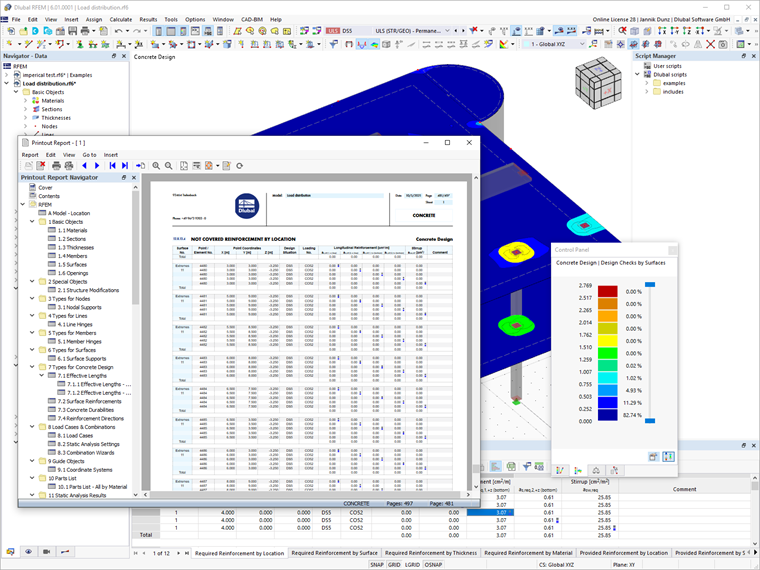

Dokumentowanie obliczeń konstrukcyjnych często zajmuje dużo czasu. Dlatego też poprawa protokołu wydruku była jedną z największych obaw naszych klientów. Dzięki tej fundamentalnej rewizji możliwa jest równoległa praca z programem i protokołem, przy użyciu non-modalnego środowiska protokołu wydruku. Ponadto można interaktywnie modyfikować rozdziały i tworzyć nowe rozdziały zdefiniowane przez użytkownika. Oprócz nowoczesnego projektowania raportów, możliwy jest również import plików PDF, wzorów, grafik 3D itp. Równie istotną funkcją jest wyświetlanie wzorów obliczeniowych, które wyświetlane są w trakcie obliczeń i odwołują się do równań z normy.

Szybsze obliczenia

Przy coraz bardziej złożonych konstrukcjach wydłuża się również czas przeprowadzania obliczeń w programach. Jądro obliczeniowe nowych programów do analizy statyczno-wytrzymałościowej imponuje zatem zoptymalizowaną pracą w sieci i obsługą technologii wieloprocesorowej. Umożliwia równoległe obliczenia liniowych przypadków obciążeń i kombinacji obciążeń przez kilka procesorów jednocześnie bez dodatkowych wymagań dotyczących pamięci RAM: Macierz sztywności tworzona jest tylko raz. Dzięki temu nawet duże układy konstrukcyjne mogą być obliczane za pomocą szybkiego solwera bezpośredniego. W modelach, w których należy obliczyć wiele kombinacji obciążeń, uruchamianych jest równolegle kilka solwerów (po jednym na każdy rdzeń procesora). Następnie każdy solwer niezależnie przeprowadza obliczenia dostępnych kombinacji obciążeń. Prowadzi to do lepszego wykorzystania dostępnych rdzeni, a tym samym do szybszych obliczeń.

Wyniki obliczeń wzoru

Programy do analizy statyczno-wytrzymałościowej zazwyczaj działają dla użytkowników jak swego rodzaju czarna skrzynka. Można temu przeciwdziałać, wyświetlając wzory do obliczeń dla konstrukcji żelbetowych, stalowych, drewnianych, aluminiowych itp. Zastosowane wzory obliczeniowe są przedstawione szczegółowo, a zastosowane równanie jest wskazane w normie. Te wzory na kontrolę obliczeń można również dołączyć do protokołu wydruku. W rezultacie programy do analizy statyczno-wytrzymałościowej opuszczają ścieżkę czarnej skrzynki i otwierają się na przejrzyste i łatwe do skontrolowania narzędzia projektowe.

Nowoczesny system licencjonowania online & amp; ekstranet (konto Dlubal)

Elastyczne korzystanie z aplikacji jest szczególnie ważne w dobie koronawirusa i domowego biura. Nowoczesny system licencjonowania online umożliwia dystrybucję licencji programów RFEM, RSTAB itp. na całym świecie i przydzielanie ich do odpowiednich użytkowników za pośrednictwem konta Dlubal. Licencje online mogą być używane w dowolnym miejscu i nie są komputerowe ani osobiste. Każdy użytkownik zarejestrowany w firmie może logować się przy użyciu swoich danych użytkownika. Wreszcie, stary świat sprzętowych kluczy sprzętowych został pominięty, dzięki czemu irytujące przełączanie się tam iz powrotem nie jest już konieczne.

Klienci mogą uzyskać dostęp do informacji dokładnie dostosowanych do potrzeb klientów dzięki atrakcyjnej ofercie w ekstranecie w postaci zamykanego obszaru na stronie internetowej firmy Dlubal. Na koncie tym każdy użytkownik może znaleźć informacje o aktualnościach, wydarzeniach i produktach firmowych. Wyświetlany jest również przegląd licencji i produktów do pobrania. Ponadto użytkownicy mogą aktywnie uczestniczyć w rozwoju oprogramowania, przesyłając żądane funkcje lub wskazując błędy. Każdy przesłany wniosek otrzymuje status, dzięki czemu w każdej chwili można sprawdzić aktualny stan zgłoszonego przez siebie pomysłu.

Nowe możliwości szkoleniowe

Dzięki dostępowi do szkoleń i nauki online, mogą Państwo maksymalnie wykorzystać możliwości, jakie oferuje oprogramowanie najnowszej generacji: RFEM 6, RSTAB 9, RWIND 2 i RSECTION. Dlatego na stronie internetowej firmy Dlubal dostępne są również bezpłatne kursy online dla początkujących i odkrywców, które np. ułatwiają wprowadzenie do programu RFEM 6 (MES). Na stronie internetowej „Modele do analizy statyczno-wytrzymałościowej do pobrania” znajduje się również obszerna baza danych zawierająca ponad 1000 bezpłatnych modeli do analizy statyczno-wytrzymałościowej, które można natychmiast wykorzystać w celach szkoleniowych.

Dla zapalonych słuchaczy podcastów przygotowano podcast firmy Dlubal „Cyfrowe i innowacyjne konstrukcje”. Omówione zostaną innowacyjne trendy w inżynierii konstrukcyjnej oraz przyszłość branży budowlanej. Oprócz tragicznych katastrof budowlanych i zadań związanych z planowaniem w technologii BIM, wywiady z ekspertami, inżynierami i profesorami z branży budowlanej często poruszają tematykę zrównoważonego rozwoju oraz kwestie digitalizacji w budownictwie.

Młodych inżynierów i studentów doceniają możliwości cyfrowego kształcenia, zwłaszcza w okresie koronawirusa. Dlatego też dla tej grupy docelowej oferowane jest zróżnicowaną mieszankę przydatnych doświadczeń z codziennej pracy inżyniera oraz teorię wyuczoną w obszarze infotainment. Zawiera wszystko, od animowanych i pouczających przykładów po łatwe do zrozumienia wyjaśnienia z branży budowlanej.

Wniosek

W ostatnim czasie w firmie Dlubal Software wydarzyło się bardzo wiele. Wprowadzenie na rynek nowej generacji programów wraz z nowymi dodatkami i funkcjami jest jednym z kamieni milowych w historii firmy Dlubal Software. Cotygodniowe aktualizacje o nowe funkcje oraz poprawki błędów sprawiają, że programy są stale ulepszane. Oferta stale poszerzanej platformy edukacyjnej stwarza optymalne warunki do zapoznania się z programami i nowymi zagadnieniami z zakresu analizy statyczno-wytrzymałościowej. Dzięki temu od teraz analiza statyczno-wytrzymałościowa będzie jeszcze fajniejsza.
