Создание и применение арматурных сеток ADETS в модуле RF-CONCRETE Surfaces

Сам бетон характерен высокой прочностью на сжатие. но арматурная сталь способствует увеличению этой прочности как на сжатие, так и на растяжение. Арматура обычно располагается в зонах растяжения балок или плоскостных элементов (бетонные перекрытия, стены, оболочки) для передачи растягивающих сил, вызванных внешней нагрузкой.

Армированный бетон или железобетон часто используется в зданиях и сооружениях, включая применение в плитах, стенах, оболочках, колоннах, балках, ребрах или фундаментах.

В настоящее время на проведение работ и ввод продукции в эксплуатацию дается очень короткий срок. Самым лучшим решением для экономии времени является использование готовой к установке арматуры - сварной сетки.

Что такое арматурная сетка и как ее можно использовать в программе RFEM?

Арматурная сетки - это железобетонная арматура, состоящая из поперечных стальных стержней, соединенных сваркой. Каждая арматурная сетка определяется размерами листа или рулона (длина, ширина, площадь), размером отверстий (длина и ширина), диаметром прутов и сечением стали (см2/м), номинальной массой и количество прутов в листе. Программа RFEM для расчета и проектирования железобетонных конструкций содержит несколько типов арматурных сеток в библиотеке дополнительного модуля RF-CONCRETE Surfaces. С помощью данной библиотеки можно быстро определить площадь предусмотренной или дополнительной арматуры, так как арматурные сетки четко упорядочены по странам, сериям продуктов и обозначениям. Для некоторых стран по умолчанию предлагаются стандартные арматурные сетки, например, для Германии, Австрии, Нидерландов, США... Во Франции широко применяются арматурные сетки ADETS.

Какие арматурные сетки предлагает ADETS?

ADETS (Association Technique pour le Développement de l'Emploi du Treillis Soudé), французская техническая ассоциация по разработке сварных проволочных сеток, различает два типа арматурных сеток:

  • Конструктивные стальные арматурные сетки обозначаются буквами «ST» (treillis structurel). Они создают несущую способность конструкции и соответствуют норме NF A 35-080-2.
  • Плоская арматурная сетка с обозначением «PAF» (panneau antifissuration) или «RAF» (rouleau antifissuration): Речь идет о очень легких сетках, которые не играют роли в несущей способности конструкции. Данный тип армирования помогает ограничить образование поверхностных трещин и предотвратить выход из работы в случае растрескивания (функция предотвращения разрушения). Сетки соответствуют требованиям нормы NF A 35-024 для стали марки B600A или норме NF A 35-080-2 для марки B500A.

Какая арматурная сетка подходит для ваших проектов?

Выбор подходящей арматурной сетки зависит от типа конструкции и действующих на нее нагрузок. Некоторые технические рекомендации указывают, какие типы сеток должны быть установлены в качестве минимума. Это, например, DTU 13.3.3 для плит перекрытия индивидуальных жилых домов, DTU 13.3.1 для железобетонных плит в промышленности, DTU 23.5 для перекрытий из пустотелых блоков, DTU 26.2 для навесных плит или не несущих плавающих полов.

В нижеследующей таблице указан рекомендуемый минимум для сварных арматурных сеток согласно их использованию и области применения в соответствии с требованиями европейских норм для расчета железобетонных конструкций (Еврокоды 2 и 8).

ИспользованиеПродуктыПрименениеСетка
Бетонные плиты для
индивидуальных домов
ST 25 CS
ST 25 C
 B500A (в случае вторичного сейсмического элемента)
или
B500B (в случае первичного сейсмического элемента)
Бетонные плиты для
промышленного использования
или аналогично
ST 15 Cбетонная плита без армирования
толщиной
от 15 до 23 см
B500A (в случае вторичного сейсмического элемента)
или
B500B (в случае первичного сейсмического элемента)
все конструктивные
сварные сетки (ST)
бетонная плита без армирования
толщиной > 23 см
и армированная бетонная плита
B500A (в случае вторичного сейсмического элемента)
или
B500B (в случае первичного сейсмического элемента)
Бетонные плиты для
иных областей
применения
нежели в промышленности
или аналогично
PAF 10
PAF C
бетонная плита без армированияB500A
ST 50 Cбетонная плита
армированная не менее чем на %
B500A (в случае вторичного сейсмического элемента)
или
B500B (в случае первичного сейсмического элемента)
все конструктивные
сетки (ST)
армированная бетонная плита
Стены
из
облицовочного бетона
PAF V
PAF 10
Бетонные покрытия
наружных стен
B500A
Перекрытия
из пустотелых блоков
(полезная ширина)
PAF 10сейсмостойкийB500A
PAF C
PAF R
по размеру между осями
балок
B500A
Цистерны и контейнеры
из бетона
ST 50
ST 50 C
ST60
ST 65 C
по толщине стены
D и d ≥ 8 мм
B500B
иное
применение
все конструктивные
арматурные сетки (ST)
 B500A (в случае вторичного сейсмического элемента)
или
B500B (в случае первичного сейсмического элемента)

Все расчеты железобетонных конструкций должны выполняться инженером, проектировщиком конструкций или иным специалистом вручную или с помощью расчетного программного обеспечения, такого как RFEM, по нормативным методам расчета.

Как применить арматурные сетки ADETS в программе RFEM?

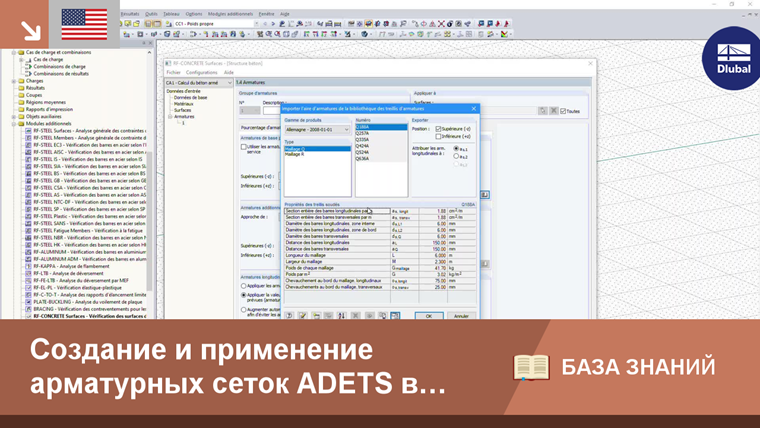

Арматурные сетки ADETS не содержаться в библиотеке, поэтому их нужно создать. С помощью инструментов в диалоговом окне «Импорт области армирования из библиотеки арматурных сеток» можно легко создавать или импортировать новые типы сварных сеток. Это можно проверить на ассортименте сеток ADETS, подготовленном в файле .db3, который можно скачать в конце данной статьи.

Как импортировать базу данных арматурных сеток из файла .db3?

В нижней части диалогового окна «Импорт области арматуры из библиотеки арматурных сеток» нажмите на кнопку «Импорт пользовательской базы данных». Затем вы должны закрыть диалоговое окно, нажав кнопку [OK], чтобы подтвердить добавленные данные. Как только это диалоговое окно откроется снова, можно использовать новые арматурные сетки.


Автор

Косме Ассейя является директором филиала Dlubal Software в Париже (Франция). Он отвечает за координацию продаж и маркетинг, а также техническую поддержку наших программ во франкоговорящих странах.

Ссылки
Ссылки
  1. Roux, J.: Pratique de l'eurocode 2 - Guide d'application. Paris: Groupe Eyrolles, 2007
  2. ADETS - FICHE TECHNIQUE N° 22 - Édition Juillet 2016
