Il calcestruzzo armato è spesso utilizzato nelle strutture e nell'ingegneria civile, comprese solette, pareti, gusci, colonne, travi, nervature o persino fondazioni.
Al giorno d'oggi, i tempi per eseguire i lavori e commissionare le merci sono molto brevi. Il modo migliore per risparmiare tempo è utilizzare un'armatura pronta per l'installazione: rete metallica saldata.
Cos'è la rete di armatura in acciaio e come può essere utilizzata in RFEM?
L'armatura a rete è un'armatura del calcestruzzo costituita da barre di acciaio incrociate che vengono assemblate mediante saldatura. Ogni rete in acciaio è determinata dalle dimensioni della lamiera o del rotolo (lunghezza, larghezza, area), dalle dimensioni dei fori (lunghezza e larghezza) e dal diametro delle fibre, nonché dalla sezione di acciaio (cm2/m ), la massa nominale e il numero di fibre per foglio. Il software di calcolo RFEM per strutture in calcestruzzo offre diversi tipi di reti di armatura nella libreria del modulo aggiuntivo RF-CONCRETE Surfaces. Con questa libreria, è possibile definire rapidamente l'area dell'armatura fornita o aggiuntiva, poiché le armature della rete sono chiaramente disposte per paese, serie di prodotti e descrizione. Per impostazione predefinita, le mesh di armatura convenzionali sono disponibili per alcuni paesi; ad esempio, reti metalliche provenienti da Germania, Austria, Paesi Bassi, USA e così via. In Francia, le reti ADETS sono ampiamente utilizzate.
Quali armature a rete offre ADETS?
ADETS (Association technique pour le Développement de l'Emploi du Treillis Soudé), l'associazione tecnica per lo sviluppo di reti elettrosaldate in Francia, distingue due tipi di armature in rete:
- Reti di armatura strutturale in acciaio contrassegnate con le lettere "ST" (treillis structurel). Questi sono importanti per la capacità portante all'interno della struttura e sono conformi alla norma NF A 35-080-2.
- Rete di armatura di pannelli in acciaio con la designazione "PAF" (pannello antifissurazione) o "RAF" (antifissurazione rouleau): Questi pannelli sono delle griglie molto leggere che non svolgono un ruolo strutturale nella struttura. Questo tipo di armatura aiuta a limitare la formazione di fessure superficiali ed a prevenire la successiva rottura in caso di fessurazione (funzione antifrattura). Le reti metalliche saldate soddisfano i requisiti della norma NF A 35-024 per il grado di acciaio B600A o della norma NF A 35-080-2 per B500A.
Quale armatura di rete è quella giusta per i tuoi progetti?
La scelta della rete di armatura appropriata dipende dal tipo di struttura e dai carichi che agiscono su di essa. Alcune raccomandazioni tecniche specificano quali tipi di mesh devono essere installati come minimo. Questi sono, ad esempio, DTU 13.3.3 per le solette delle case, DTU 13.3.1 per solette in calcestruzzo nell'industria, DTU 23.5 per solette alveolari e DTU 26.2 per solette attaccate o pavimenti flottanti non portanti.
La seguente tabella mostra le reti metalliche saldate minime raccomandate, ordinate per uso e area di applicazione secondo i requisiti delle norme europee per la progettazione del calcestruzzo armato (Eurocodici 2 e 8).
| Utilizzo | Prodotti | Applicazione | Mesh |
|---|---|---|---|
| Lastre in cemento armato per Case | ST 25 CS ST 25 C | B500A (se elemento sismico secondario) o B500B (se elemento sismico primario) | |
| Lastre in cemento armato per uso industriale o simili | ST 15 C | lastra di cemento armato senza armatura con uno spessore di Da 15 a 23 cm | B500A (se elemento sismico secondario) o B500B (se elemento sismico primario) |
| tutto strutturale reti elettrosaldate (ST) | lastra di cemento armato senza armatura con spessore> 23 cm e soletta in cemento armato | B500A (se elemento sismico secondario) o B500B (se elemento sismico primario) | |
| Lastre in cemento armato per altro Utilizzo che nell'industria o simili | PAF 10 PAF C | lastra di cemento armato senza armatura | B500A |
| ST 50 C | lastra di cemento rinforzato almeno al % | B500A (se elemento sismico secondario) o B500B (se elemento sismico primario) | |
| tutto strutturale reti elettrosaldate (ST) | lastra in cemento armato | ||
| Pareti fatto di calcestruzzo a vista | PAF V PAF 10 | Rivestimenti in calcestruzzo delle pareti esterne | B500A |
| Solaio soletta (larghezze efficaci) | PAF 10 | antisismico | B500A |
| PAF C PAF R | secondo la dimensione tra gli assi delle travi | B500A | |
| Cisterne e container fatto di cemento | ST 50 ST 50 C ST60 ST 65 C | secondo lo spessore della parete D ed ≥ 8 mm | B500B |
| Altri... applicazioni | tutto strutturale reti elettrosaldate (ST) | B500A (se elemento sismico secondario) o B500B (se elemento sismico primario) |
Tutti i progetti di strutture in cemento armato devono essere eseguiti da un ingegnere strutturale, analista delle tensioni o qualsiasi altro specialista manualmente o utilizzando software di calcolo come RFEM secondo i metodi di calcolo normativi.
Come si utilizzano i rinforzi in rete ADETS in RFEM?

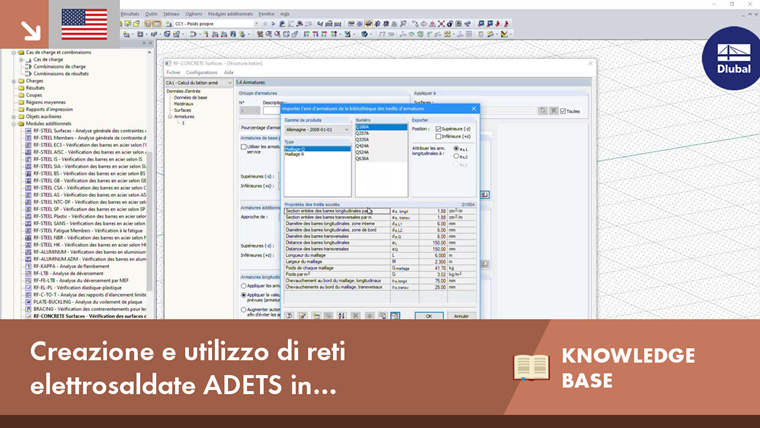

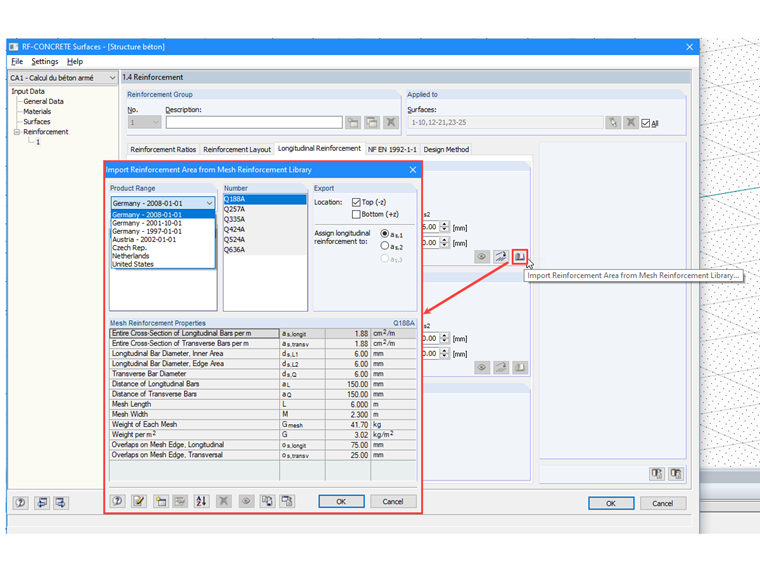

Le armature in rete ADETS non sono disponibili in libreria e devono, quindi, essere create. Con gli strumenti nella finestra di dialogo "Importa area dell'armatura dalla libreria di reti d'armatura", è possibile creare o importare facilmente nuovi tipi di reti di filo saldate. Se vuoi provare, puoi utilizzare la gamma di mesh ADETS preparata nel file .db3 disponibile per il download alla fine di questo articolo.
Come si importa un database di armature a rete dal file .db3?
Nella parte inferiore della finestra di dialogo "Importa area dell'armatura dalla libreria di reti d'armatura", è possibile fare clic sul pulsante "Importa database definito dall'utente". Quindi, è necessario chiudere la finestra di dialogo con [OK] per confermare i dati aggiunti. Non appena si aprirà di nuovo questa finestra di dialogo, le nuove armature della rete saranno accessibili.
