Beton zbrojony jest często stosowany w konstrukcjach, a także w inżynierii lądowej, w tym w płytach, ścianach, powłokach, słupach, belkach, żebrach, a nawet w fundamentach.
W dzisiejszych czasach czas na wykonanie prac i uruchomienie towaru jest bardzo krótki. Najlepszym sposobem na zaoszczędzenie czasu jest zastosowanie zbrojenia gotowego do montażu: siatki drucianej.
Co to jest stalowa siatka zbrojeniowa i w jaki sposób można ją wykorzystać w programie RFEM?
Siatka zbrojeniowa to zbrojenie do betonu składające się z krzyżujących się prętów stalowych, które są łączone przez spawanie. Każda siatka stalowa jest określana przez wymiary arkusza lub rolki (długość, szerokość, pole), rozmiar otworów (długość i szerokość) oraz średnicę włókien, a także przez przekrój stalowy (cm2/m ), masę nominalną i liczbę włókien na arkusz. Oprogramowanie RFEM do obliczeń i wymiarowania konstrukcji betonowych oferuje kilka typów siatek zbrojeniowych w bibliotece modułu dodatkowego RF-CONCRETE Surfaces. Dzięki tej bibliotece można szybko zdefiniować obszar zbrojenia dostarczanego lub dodatkowego, ponieważ zbrojenie siatkowe jest uporządkowane według kraju, serii produktów i opisu. Dla niektórych krajów domyślnie dostępne są konwencjonalne siatki zbrojeniowe; na przykład siatki z Niemiec, Austrii, Holandii, USA itd. We Francji siatki ADETS są szeroko stosowane.
Jakie rodzaje zbrojenia siatką oferuje ADETS?
ADETS (technika stowarzyszenia pour le Développement de l'Emploi du Treillis Soudé), stowarzyszenie techniczne zajmujące się rozwojem siatek zgrzewanych we Francji, rozróżnia dwa typy zbrojenia siatkowego:
- Stalowe siatki wzmacniające konstrukcję oznaczone literami „ST” (treillis structurel). Są one ważne dla nośności konstrukcji i są zgodne z normą NF A 35-080-2.
- Stalowa siatka wzmacniająca panele z oznaczeniem „PAF“ (panneau antifissuration) lub „RAF“ (rouleau antifissuration): Panele te są bardzo lekkimi kratownicami, które nie odgrywają roli konstrukcyjnej w konstrukcji. Ten typ zbrojenia pomaga ograniczyć powstawanie zarysowań powierzchniowych i zapobiega ich późniejszemu zniszczeniu (funkcja przeciwdziałania pękaniu). Siatki zgrzewane spełniają wymagania normy NF A 35-024 dla stali klasy B600A lub normy NF A 35-080-2 dla B500A.
Które zbrojenie siatkowe będzie odpowiednie dla Państwa projektów?
Wybór odpowiedniej siatki zbrojeniowej zależy od rodzaju konstrukcji i działających na nią obciążeń. Niektóre zalecenia techniczne określają, które typy siatek należy instalować jako minimum. Są to na przykład DTU 13.3.3 dla płyt stropowych domów, DTU 13.3.1 dla płyt betonowych w przemyśle, DTU 23,5 dla płyt kanałowych i DTU 26.2 dla płyt przytwierdzonych lub nienośnych podłóg pływających.
Poniższa tabela przedstawia zalecane minimalne siatki druciane posortowane według zastosowania i obszaru zastosowania, zgodnie z wymaganiami norm europejskich dotyczących wymiarowania betonu zbrojonego (Eurokody 2 i 8).
| Wykorzystanie | Produkty | Aplikacja | Siatka |
|---|---|---|---|
| Płyty betonowe do Domy | ST 25 CS ST 25 C. | B500A (w przypadku drugorzędnego elementu sejsmicznego) or B500B (jeżeli główny element sejsmiczny) | |
| Płyty betonowe do zastosowanie przemysłowe lub podobny | ST 15 C | płyta betonowa bez zbrojenia o grubości 15 do 23 cm | B500A (w przypadku drugorzędnego elementu sejsmicznego) or B500B (jeżeli główny element sejsmiczny) |
| wszystko konstrukcyjne siatki zgrzewane (ST) | płyta betonowa bez zbrojenia o grubości> 23 cm i płyta żelbetowa | B500A (w przypadku drugorzędnego elementu sejsmicznego) or B500B (jeżeli główny element sejsmiczny) | |
| Płyty betonowe do inne używać niż w przemyśle lub podobny | PAF 10 PAF C. | płyta betonowa bez zbrojenia | B500A |
| ST 50 C. | płyta betonowa wzmocnione do co najmniej % | B500A (w przypadku drugorzędnego elementu sejsmicznego) or B500B (jeżeli główny element sejsmiczny) | |
| wszystko konstrukcyjne siatki zgrzewane (ST) | płyta z betonu zbrojonego | ||
| Ściany i stropy | Obliczenia globalne/lokalne wykonane z beton odsłonięty | PAF V. PAF 10 | Pokrycia betonowe ścian zewnętrznych | B500A |
| Płyta stropowa płyta (szerokości efektywne) | PAF 10 | odporny na trzęsienia ziemi | B500A |
| PAF C. PAF R | zgodnie z wymiarem między osiami belek | B500A | |
| Zbiorniki i kontenery wykonane z betonu | ST 50 ST 50 C. ST60 ST 65 C. | w zależności od grubości ściany D id ≥ 8 mm | B500B |
| Inne ... aplikacje | wszystko konstrukcyjne siatki zgrzewane (ST) | B500A (w przypadku drugorzędnego elementu sejsmicznego) or B500B (jeżeli główny element sejsmiczny) |
Wszystkie obliczenia konstrukcji żelbetowych muszą być wykonywane przez inżyniera konstrukcji, analityka naprężeń lub innego specjalistę ręcznie lub przy użyciu oprogramowania obliczeniowego, takiego jak RFEM, zgodnie z normatywnymi metodami obliczeniowymi.
Jak korzystać z siatki zbrojeniowej ADETS w programie RFEM?

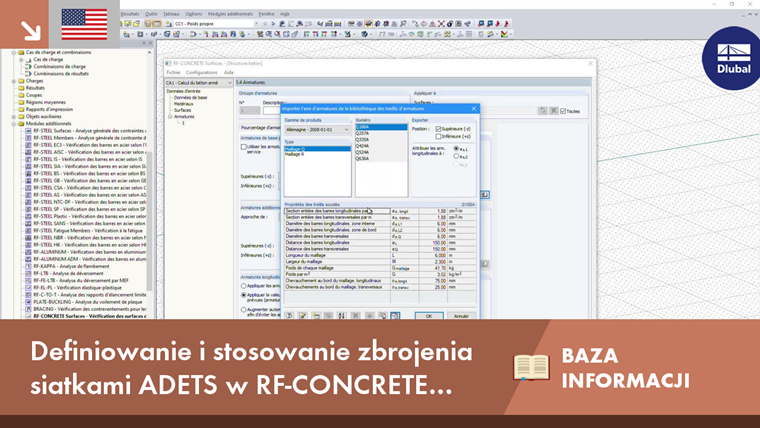

Siatki zbrojeniowe ADETS nie są dostępne w bibliotece i dlatego należy je utworzyć. Za pomocą narzędzi w oknie dialogowym "Importuj powierzchnię zbrojenia z biblioteki siatek zbrojeniowych" można w prosty sposób tworzyć lub importować nowe typy siatek spawanych. Jeśli chcesz spróbować, możesz skorzystać z oferty siatek ADETS przygotowanych w pliku .db3 dostępnym do pobrania na końcu tego artykułu.
Jak zaimportować bazę danych zbrojenia siatkowego z pliku .db3?
W dolnej części okna dialogowego „Importuj powierzchnię zbrojenia z biblioteki siatek zbrojeniowych” znajduje się przycisk „Importuj bazę danych zdefiniowaną przez użytkownika”. Następnie należy zamknąć okno dialogowe przyciskiem [OK], aby potwierdzić wprowadzone dane. Po ponownym otwarciu tego okna dialogowego dostępne są nowe zbrojenia siatkowe.
