O betão armado é frequentemente utilizado em estruturas, bem como na engenharia civil, incluindo lajes, paredes, cascas, pilares, vigas, nervuras ou mesmo fundações.
Hoje em dia, o tempo de execução de obras e encomendas de mercadorias é muito curto. A melhor forma de poupar tempo é utilizar uma armadura pronta a instalar: malha de arame soldado.
O que é malha de armadura de aço e como pode ser utilizada no RFEM?

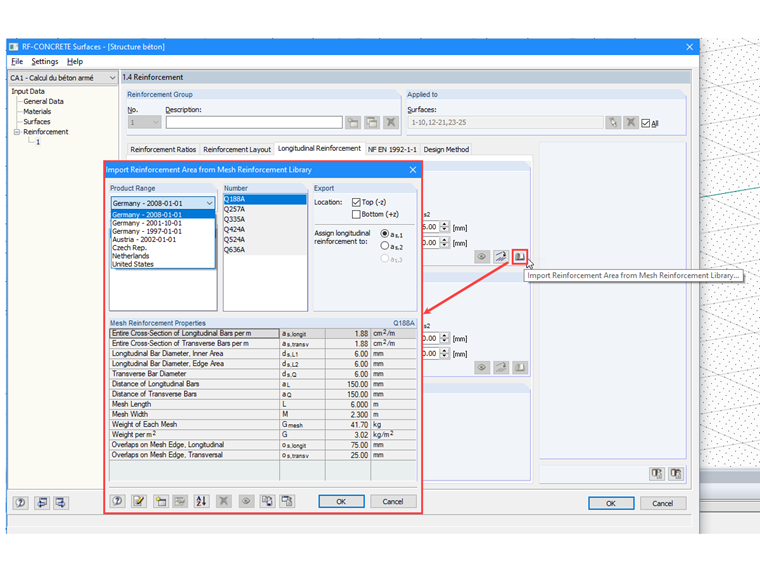

A armadura de malha é uma armadura de betão constituída por barras de aço cruzadas que são montadas por soldadura. Cada malha de aço é determinada pelas dimensões da folha ou rolo (comprimento, largura, área), o tamanho dos furos (comprimento e largura) e o diâmetro das fibras, bem como pela secção de aço (cm2/m) ), a massa nominal e o número de fibras por folha. O software de cálculo e dimensionamento do RFEM para estruturas em betão oferece vários tipos de malhas de armadura na biblioteca do módulo adicional RF-CONCRETE Surfaces. Com esta biblioteca, pode definir rapidamente a área da armadura fornecida ou adicional, uma vez que as armaduras de malha estão claramente organizadas por país, série de produtos e descrição. As malhas de armadura convencionais estão disponíveis para alguns países por defeito; por exemplo, malhas de arame da Alemanha, Áustria, Holanda, EUA etc. Na França, as malhas ADETS são amplamente utilizadas.
Quais são as armaduras de malha que a ADETS oferece?
A ADETS (Associação técnica para o desenvolvimento de l'Emploi du Treillis Soudé) distingue dois tipos de armadura de malha na França:
- Malhas estruturais de aço marcadas com as letras "ST" (treillis structurel). Estes são importantes para a capacidade de carga dentro da estrutura e estão em conformidade com a norma NF A 35-080-2.
- Malha de aço de painel de reforço com a designação "PAF" (antifissuração panneau) ou "RAF" (antifissuração rouleau): Estes painéis são grelhas muito leves que não desempenham um papel estrutural na estrutura. Este tipo de armadura ajuda a limitar a formação de fendas na superfície e a prevenir a rotura subsequente em caso de fendilhação (função anti-fractura). As malhas soldadas cumprem os requisitos da norma NF A 35-024 para aço grau B600A ou a norma NF A 35-080-2 para B500A.
Qual é a armadura de malha certa para os seus projetos?
A escolha da malha de armadura apropriada depende do tipo de estrutura e das cargas que atuam sobre ela. Algumas recomendações técnicas especificam quais tipos de malha devem ser instalados, no mínimo. Estes são, por exemplo, o DTU 13.3.3 para lajes de pavimento de casas, o DTU 13.3.1 para lajes de betão na indústria, o DTU 23.5 para lajes alveolares e o DTU 26.2 para lajes fixas ou pisos flutuantes não estruturais.
A seguinte tabela mostra as malhas de arame soldadas mínimas recomendadas por utilização e área de aplicação de acordo com os requisitos das normas europeias para o dimensionamento de betão armado (Eurocódigos 2 e 8).
Utilização | Produtos | Memorizado | Mesh |
---|---|---|---|
Lajes de betão para Casas | ST 25 CS ST 25 C | B500A (se for elemento sísmico secundário) ou B500B (se elemento sísmico primário) | |
Lajes de betão para uso industrial ou similar | ST 15 C | laje de betão sem armadura com uma espessura de 15 a 23 cm | B500A (se for elemento sísmico secundário) ou B500B (se elemento sísmico primário) |
tudo estrutural malhas de arame soldado (ST) | laje de betão sem armadura com espessura> 23 cm e laje de betão armado | B500A (se for elemento sísmico secundário) ou B500B (se elemento sísmico primário) | |
Lajes de betão para outras Utilização do que na indústria ou similar | PAF 10 PAF C | laje de betão sem armadura | B500A |
ST 50 C | laje de betão reforçado para pelo menos % | B500A (se for elemento sísmico secundário) ou B500B (se elemento sísmico primário) | |
tudo estrutural malhas de arame soldado (ST) | laje de betão armado | ||
Paredes feito de betão à vista | PAF V PAF 10 | Coberturas de betão de paredes externas | B500A |
Laje de pavimento laje (larguras efetivas) | PAF 10 | resistente aos sismos | B500A |
PAF C PAF R | de acordo com a dimensão entre os eixos das vigas | B500A | |
Tanques e recipientes feito de betão | ST 50 ST 50 C ST60 ST 65 C | de acordo com a espessura da parede D e d ≥ 8 mm | B500B |
Outras... aplicações | tudo estrutural malhas de arame soldado (ST) | B500A (se for elemento sísmico secundário) ou B500B (se elemento sísmico primário) |
Todos os dimensionamentos de estruturas em betão armado devem ser realizados por um engenheiro estrutural, analista de tensões ou qualquer outro especialista manualmente ou utilizando um software de cálculo como o RFEM de acordo com métodos de cálculo normativos.
Como são utilizadas as armaduras de malha ADETS no RFEM?
As armaduras de malha ADETs não estão disponíveis na biblioteca e devem, portanto, ser criadas. Com as ferramentas da caixa de diálogo "Importar área de armadura da biblioteca de malhas de armadura", pode criar ou importar facilmente novos tipos de malhas de arame soldadas. Caso pretenda experimentar, pode utilizar a gama de produtos de malhas ADETS preparada no ficheiro .db3 disponível para download no final deste artigo.
Como se importa uma base de dados de armadura de malha do ficheiro .db3?

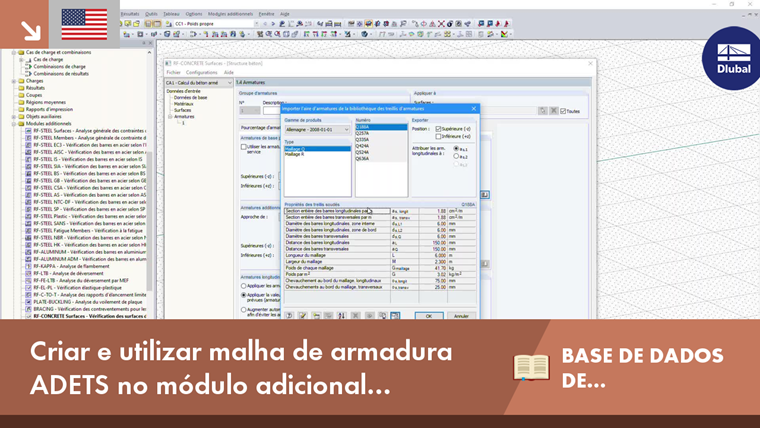

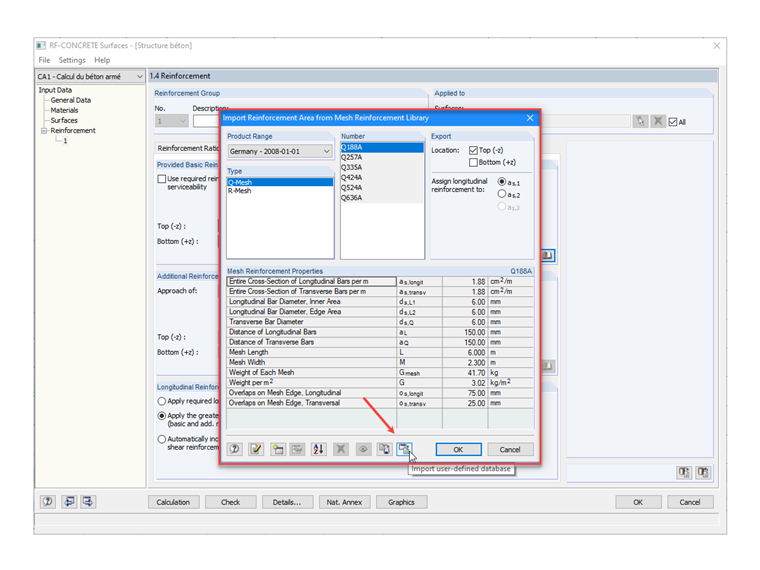

Na parte inferior da caixa de diálogo "Importar área de armadura da biblioteca de malhas de armadura", pode clicar no botão "Importar base de dados definida pelo utilizador". Em seguida, tem de fechar a caixa de diálogo com [OK] para confirmar os dados adicionados. Assim que esta caixa de diálogo é aberta novamente, as novas armaduras de malha estão acessíveis.
