Vyztužený beton nebo také železobeton se často používá v pozemních a v inženýrských stavbách, mimo jiné v deskách, stěnách, skořepinách, sloupech, nosnících, žebrech nebo také v základech.
V dnešní době bývá čas na provedení prací a uvedení do provozu velmi krátký. Nejlepším řešením, jak ušetřit čas, je použít výztuž již připravenou k instalaci - svařovanou síť.
Co je výztužná síť a jak ji lze použít v programu RFEM?
Výztužná síť je betonářská výztuž, která je složena ze zkřížených, svařených ocelových prutů. Každá výztužná síť je dána rozměry pole nebo role (délka, šířka, plocha), velikostí oka (délka a šířka), průměrem vláken, ale také ocelovým průřezem (cm2/m), jmenovitou hmotností a počtem vláken na pole. V databázi přídavného modulu RF-CONCRETE Surfaces nabízí program RFEM pro výpočty a posouzení betonových konstrukcí různé typy výztužných sítí. Databáze umožňuje rychle zadat plochu navržené nebo přídavné výztuže, protože výztužné sítě jsou přehledně uspořádány podle zemí, produktových řad a označení. Pro některé země jsou standardně k dispozici běžné výztužné sítě, jako například pro Německo, Rakousko, Nizozemsko, USA... Ve Francii mají široké rozšíření výztužné sítě ADETS.
Jaké výztužné sítě nabízí ADETS?
ADETS (Association technique pour le Développement de l'Emploi du Treillis Soudé), francouzský technický svaz pro vývoj a použití betonářských sítí, rozlišuje mezi dvěma typy výztužných sítí:
- Konstrukční ocelové sítě označené písmeny „ST“ (treillis structurel). Přispívají k únosnosti konstrukce a odpovídají normě NF A 35-080-2.
- Povrchové ocelové sítě s označením „PAF" (panneau antifissuration) nebo „RAF“ (rouleau antifissuration): Jedná se o velmi lehké mřížky, které nehrají v nosné konstrukci žádnou roli. Tento typ výztuží pomáhá omezit tvorbu trhlin na povrchu a zamezuje následnému lomu v případě vzniku trhliny (funkce proti lomu). Splňují požadavky normy NF A 35-024 pro ocel B600A nebo normy NF A 35-080-2 pro B500A.
Jaká výztužná síť je pro vaše projekty ta pravá?
Výběr vhodné výztužné sítě závisí na typu konstrukce a na zatíženích, která na ni působí. Některá technická doporučení specifikují, které typy sítí je potřeba minimálně instalovat. Jedná se například o DTU 13.3.3 pro podlahové desky rodinných domů, DTU 13.3.1 pro betonové průmyslové podlahy, DTU 23.5 pro dutinové desky, DTU 26.2 pro připojené desky nebo nenosné plovoucí podlahy.
V následující tabulce jsou uvedeny doporučené minimální ocelové výztužné sítě podle jejich využití a oblasti použití v souladu s požadavky evropských norem pro posouzení železobetonu (Eurokódy 2 a 8).
| Využití | Produkty | Použití | Výztužná síť |
|---|---|---|---|
| betonové desky pro rodinné domy | ST 25 CS ST 25 C | B500A (je-li sekundární seizmický prvek) nebo B500B (je-li primární seizmický prvek) | |
| betonové desky pro průmyslové využití a podobně | ST 15 C | betonová deska bez výztuže o tloušťce 15 až 23 cm | B500A (je-li sekundární seizmický prvek) nebo B500B (je-li primární seizmický prvek) |
| všechny konstrukční sítě (ST) | betonová deska bez výztuže s tloušťkou > 23 cm a betonová deska s výztuží | B500A (je -li sekundární seizmický prvek) nebo B500B (je-li primární seizmický prvek) | |
| betonové desky pro jiné využití než v průmyslu a podobně | PAF 10 PAF C | betonová deska bez výztuže | B500A |
| ST 50 C | betonová deska s výztuží alespoň % | B500A (je-li sekundární seizmický prvek) nebo B500B (je-li primární seizmický prvek) | |
| všechny konstrukční sítě (ST) | betonová deska s výztuží | ||
| stěny/zdi z pohledového betonu | PAF V PAF 10 | betonové překrytí vnějších stěn | B500A |
| dutinové desky (účinné šířky) | PAF 10 | odolné proti zemětřesení | B500A |
| PAF C PAF R | podle vzdálenosti mezi osami nosníků | B500A | |
| cisterny a nádrže z betonu | ST 50 ST 50 C ST60 ST 65 C | podle tloušťky stěny D a d ≥ 8 mm | B500B |
| jiné použití | všechny konstrukční sítě (ST) | B500A (je-li sekundární seizmický prvek) nebo B500B (je-li primární seizmický prvek) |
Veškerá posouzení železobetonových konstrukcí musí provést normativními výpočetními metodami projektant, statik nebo jiný odborník ručním výpočtem nebo pomocí výpočetního softwaru jako RFEM.
Jak používat sítě ADETS v programu RFEM?

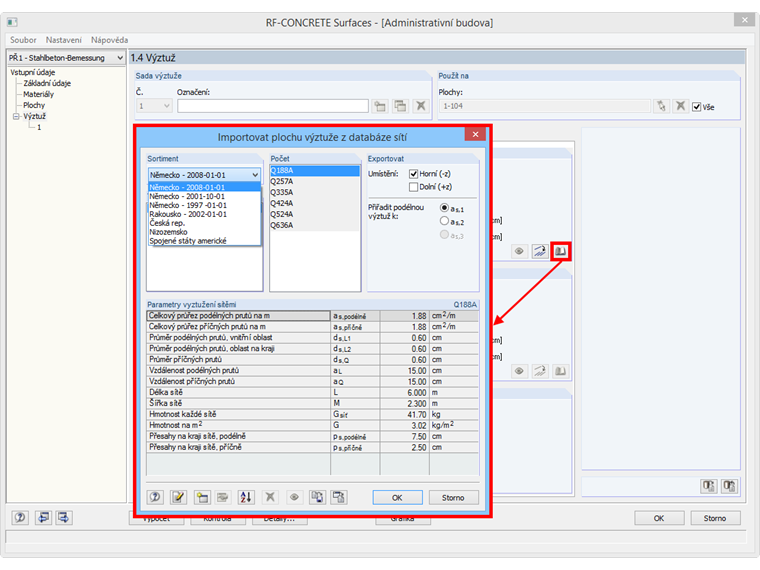

Výztužné sítě ADETS nejsou k dispozici v databázi, a proto je třeba je vytvořit. Pomocí nástrojů v dialogu „Importovat plochu výztuže z databáze sítí“ lze snadno vytvářet nebo importovat nové typy svařovaných sítí. Vyzkoušet si to můžete na produktové řadě sítí ADETS, které jsme připravili v souboru .db3 a připojili ke stažení na konec tohoto článku.
Jak lze importovat databázi výztužných sítí ze souboru .db3?
Ve spodní části dialogu „Importovat plochu výztuže z databáze sítí“ můžete kliknout na tlačítko „Importovat uživatelsky definovanou databázi“. Následně je třeba dialog zavřít pomocí tlačítka [OK] pro potvrzení přidaných údajů. Jakmile se tento dialog znovu otevře, jsou nové výztužné sítě k dispozici.
