El hormigón armado se usa a menudo en estructuras así como en ingeniería civil, incluyendo losas, muros, láminas, pilares, vigas, nervios o incluso cimentaciones.
Hoy en día, el tiempo para realizar las obras y encargar la mercadería es muy corto. La mejor manera de ahorrar tiempo es utilizar una armadura lista para instalar: la malla de alambre soldada.
¿Qué es la malla de acero de armadura y cómo se puede utilizar en RFEM?
La armadura de malla es una armadura de hormigón que consiste en barras de acero cruzadas que se ensamblan mediante soldadura. Cada malla de acero está determinada por las dimensiones de la chapa o rollo (largo, ancho, área), el tamaño de los agujeros (largo y ancho) y el diámetro de las fibras, así como por la sección de acero (cm2/m ), la masa nominal y el número de fibras por hoja. El software de cálculo y diseño de estructuras de hormigón RFEM ofrece varios tipos de mallas de armadura en la biblioteca del módulo adicional RF-CONCRETE Surfaces. Con esta biblioteca, puede definir rápidamente el área de la armadura existente o adicional, ya que las armaduras de malla se organizan claramente por país, serie de producto y descripción. Las mallas de armadura convencionales están disponibles para algunos países de forma predeterminada; por ejemplo, mallas de alambre de Alemania, Austria, Países Bajos, Estados Unidos, etc. En Francia, las mallas ADETS se utilizan ampliamente.
¿Qué refuerzos de malla ofrece ADETS?
ADETS (Asociación técnica para el desarrollo de l'Emploi du Treillis Soudé), la asociación técnica para el desarrollo de mallas de alambre soldadas en Francia, distingue dos tipos de armaduras de malla:
- Mallas de acero de armadura marcadas con las letras "ST" (treillis structurel). Estos son importantes para la capacidad de carga dentro de la estructura y cumplen con la norma NF A 35-080-2.
- Panel de malla de acero de armadura con la designación "PAF" (panneau antifissuración) o "RAF" (rouleau antifissuración): Estos paneles son rejillas muy ligeras que no juegan un papel estructural en la estructura. Este tipo de armadura ayuda a limitar la formación de fisuras en la superficie y a prevenir el fallo posterior en caso de fisuración (función antifractura). Las mallas de alambre soldadas cumplen los requisitos de la norma NF A 35-024 para acero de grado B600A o la norma NF A 35-080-2 para B500A.
¿Qué armadura de malla es la adecuada para sus proyectos?
La elección de la malla de armadura adecuada depende del tipo de estructura y de las cargas que actúan sobre ella. Algunas recomendaciones técnicas especifican qué tipos de mallas se deben instalar como mínimo. Estos son, por ejemplo, DTU 13.3.3 para losas de forjado de viviendas, DTU 13.3.1 para losas de hormigón en la industria, DTU 23.5 para losas alveolares y DTU 26.2 para losas adosadas o pisos flotantes no portantes.
La siguiente tabla muestra las mallas de alambre soldadas mínimas recomendadas clasificadas por uso y área de aplicación según los requisitos de las normas europeas para el cálculo de hormigón armado (Eurocódigos 2 y 8).
| Uso | Productos | Aplicación | Malla |
|---|---|---|---|
| Losas de hormigón para Casas | ST 25 CS ST 25 C | B500A (si es un elemento sísmico secundario) o B500B (si es un elemento sísmico primario) | |
| Losas de hormigón para uso industrial o similar | ST 15 C | losa de hormigón sin armadura con un espesor de 15 a 23 cm | B500A (si es un elemento sísmico secundario) o B500B (si es un elemento sísmico primario) |
| todo estructural mallas de alambre soldadas (ST) | losa de hormigón sin armadura con espesor> 23 cm y losa de hormigón armado | B500A (si es un elemento sísmico secundario) o B500B (si es un elemento sísmico primario) | |
| Losas de hormigón para otros utilizar que en la industria o similar | PAF 10 PAF C | losa de hormigón sin armadura | B500A |
| ST 50 C | placa de hormigón reforzado al menos en % | B500A (si es un elemento sísmico secundario) o B500B (si es un elemento sísmico primario) | |
| todo estructural mallas de alambre soldadas (ST) | losa de hormigón armado | ||
| Muros y pisos | Cálculo global/local hecho de hormigón visto | PAF V PAF 10 | Recubrimientos de hormigón de muros exteriores | B500A |
| Losa de piso losa (anchos eficaces) | PAF 10 | sismorresistente | B500A |
| PAF C PAF R | según la dimensión entre los ejes de las vigas | B500A | |
| Tanques y contenedores hecho de hormigón | ST 50 ST 50 C ST60 ST 65 C | según el espesor de la pared D y d ≥ 8 mm | B500B |
| Otros ... aplicaciones | todo estructural mallas de alambre soldadas (ST) | B500A (si es un elemento sísmico secundario) o B500B (si es un elemento sísmico primario) |
Todos los cálculos de estructuras de hormigón armado deben ser realizados por un ingeniero estructural, analista de tensiones o cualquier otro especialista manualmente o utilizando un software de cálculo como RFEM según los métodos de cálculo normativos.
¿Cómo se usan las armaduras de malla ADETS en RFEM?

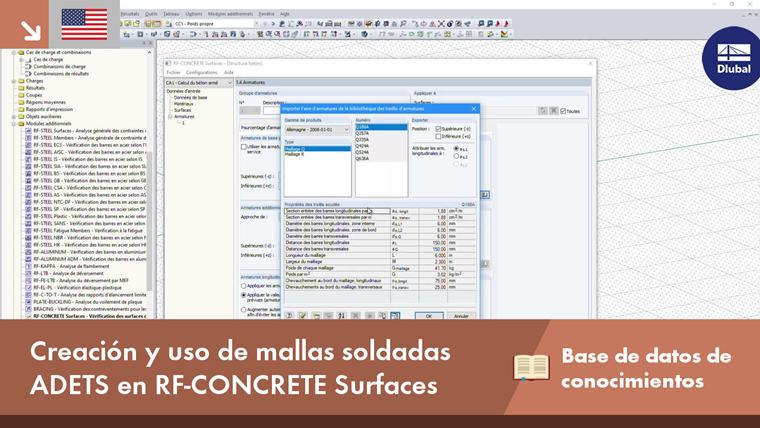

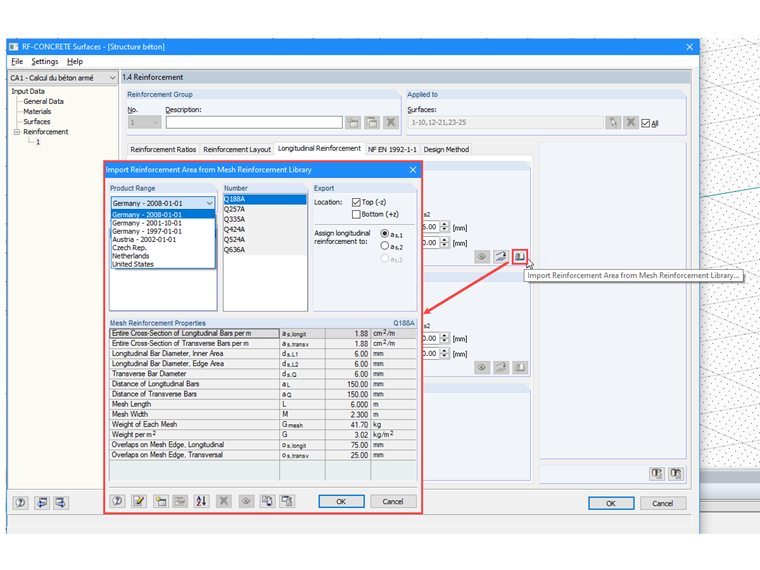

Las armaduras de malla ADETS no están disponibles en la biblioteca y, por lo tanto, se deben crear. Con las herramientas del cuadro de diálogo "Importar área de armadura desde la biblioteca de mallas de armadura", puede crear o importar fácilmente nuevos tipos de mallas de alambre soldadas. Si quiere probar, puede usar la gama de productos de mallas ADETS preparadas en el archivo .db3 disponible para descargar al final de este artículo.
¿Cómo se importa una base de datos de armadura de malla desde el archivo .db3?

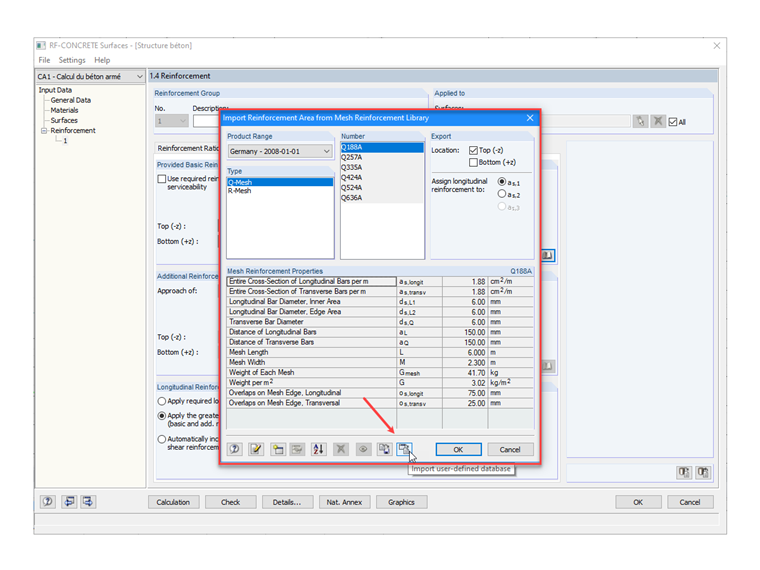

En la parte inferior del cuadro de diálogo "Importar área de armadura de la biblioteca de mallas de armadura", puede hacer clic en el botón "Importar base de datos definida por el usuario". Luego, debe cerrar el cuadro de diálogo con [Aceptar] para confirmar los datos agregados. Tan pronto como se abra de nuevo este cuadro de diálogo, se puede acceder a las nuevas armaduras de malla.
