Аддон Расчёт стадий строительства (CSA) позволяет рассчитывать конструкции, состоящие из стержней, поверхностей и тел в программе RFEM 6 с учетом конкретных стадий строительства, связанных с процессом строительства. Это важно, поскольку здания возводятся не сразу, а путем постепенного объединения отдельных конструктивных компонентов. Отдельные этапы, на которых к зданию добавляются конструктивные элементы и нагрузки, называются стадией строительства, а сам процесс называется процессом строительства. Таким образом, окончательное состояние конструкции доступно после завершения процесса строительства, то есть когда пройдены все стадии строительства. Для некоторых конструкций влияние процесса строительства (то есть, всех отдельных стадий строительства) может быть значительным, и его следует учитывать во избежание ошибок в расчёте. Общее описание аддона CSA можно найти в статье Базы знаний «Учет стадий строительства в RFEM 6» .

Поскольку с отдельными стадиями строительства связаны разные части конструкции, необходимо учитывать собственный вес элементов, действующих на данной стадии. Если вся конструкция или ее части подвергаются дополнительной нагрузке, связанной с условиями окружающей среды или методом строительства, то это также необходимо учитывать. Следовательно, для определения стадий строительства необходимо включить в модель, с одной стороны, изменения, а с другой - нагрузки. В данной статье речь пойдет о первом, а о втором - в следующей статье из Базы знаний.

Практический пример

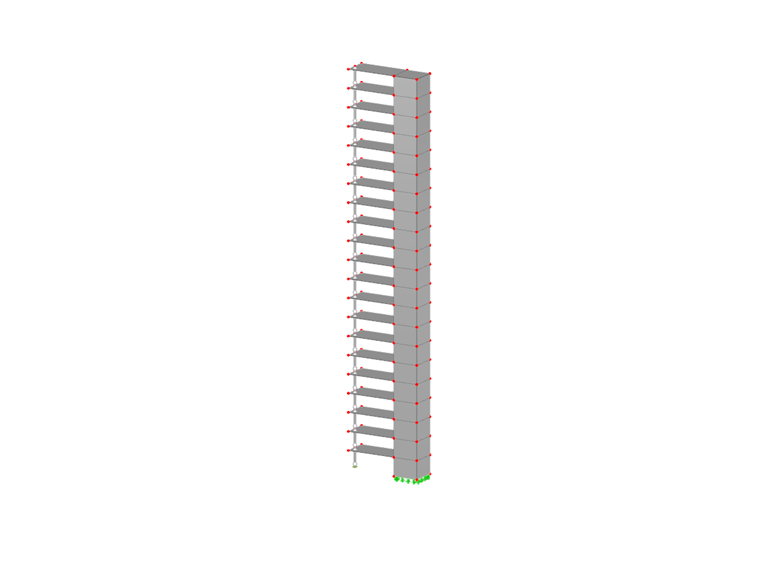

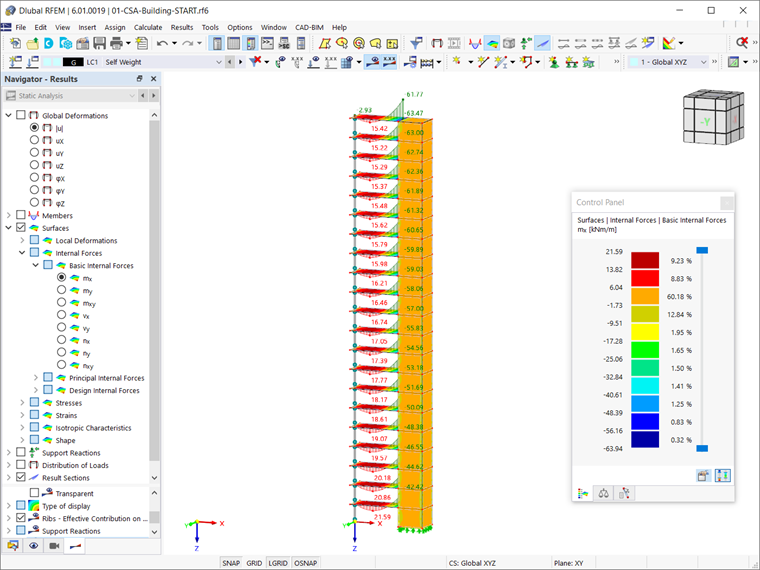

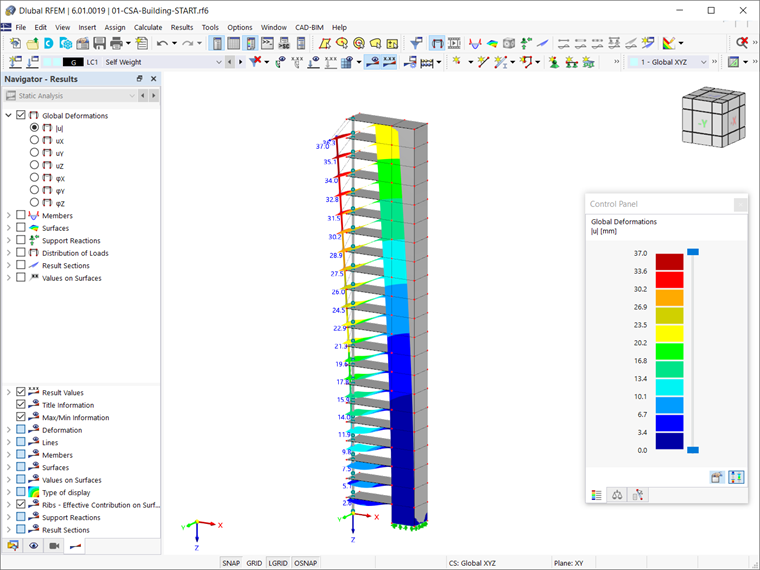

Конструкция, взятая в качестве примера в данной статье, состоит из 21 этажа, и каждый этаж добавляется в отдельную стадию строительства, в результате чего в общей сложности получается 21 последовательный этап. Конструктивными элементами, добавленными на отдельном этапе, являются: бетонные плиты толщиной 20 см, сердцевина из стен толщиной 40 см и колонна сечением 20x20 см. Высота этажа - 3 метра. Если выполнить расчет КЭ на данной конструкции как на всей модели (то есть без учета отдельных стадий строительства), то вы получите результаты для внутренних сил и деформаций, как показано на рисунках 1 и 2 соответственно.

Что касается деформаций, то можно заметить, что плиты свисают на внутреннем ядре. Что касается внутренних сил, то моменты вокруг опоры возрастают, в то время как моменты в поле уменьшаются от первого к последнему этажу. Это связано с разным распределением жесткости конструкции и тем, что плиты нависают на ядре. На самом деле конструкция не строится сразу; то есть нагрузка прилагается постепенно, а результаты по деформациям и внутренним силам отличаются от тех, что показаны на вышеупомянутых изображениях. Чтобы принять это во внимание, необходимо определить отдельные этапы строительства, которые представляют собой процесс строительства.

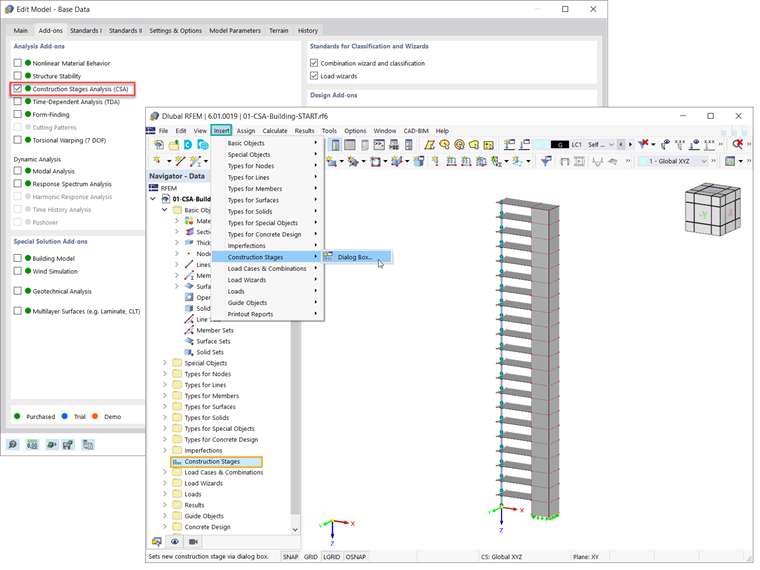

Прежде всего, необходимо активировать аддон Construction Stages Analysis (CSA) в основных данных модели (Рисунок 3). Затем в данные навигатора будут включены стадии строительства. Кроме того, этапы можно задать в строке меню (Вставить → Этапы строительства).

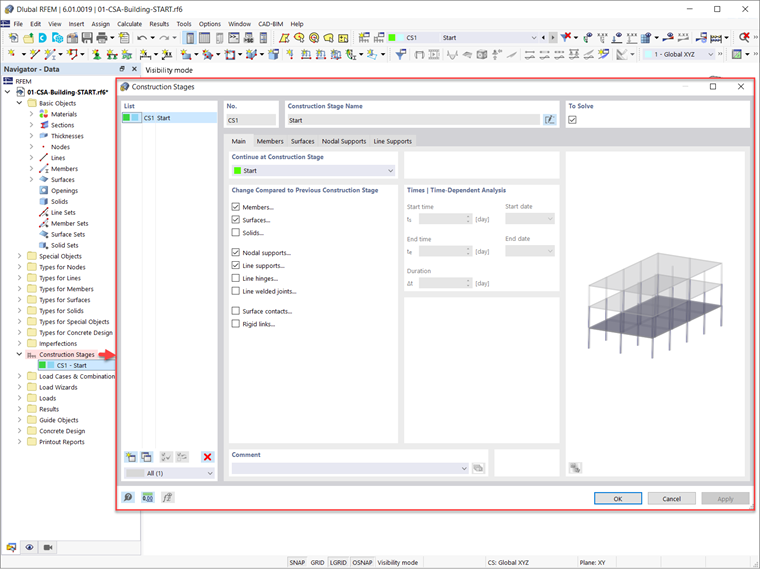

Фактически, чтобы определить новую стадию строительства в RFEM 6, необходимо определить изменения, которые необходимо внести по сравнению с ранее определенной стадией. Эти изменения могут быть связаны со стержнями, поверхностями, телами, линейными опорами, узловыми опорами, линейными шарнирами, линейными сварными соединениями, контактами поверхностей или жесткими связями. Те, которые имеют отношение к интересующей стадии строительства, должны быть выбраны во вкладке « Основные » диалогового окна «Стадии строительства». Например, чтобы определить первую стадию процесса строительства конструкции в данном примере, необходимо учесть стержни и поверхности, а также узловые и линейные опоры (Рисунок 4).

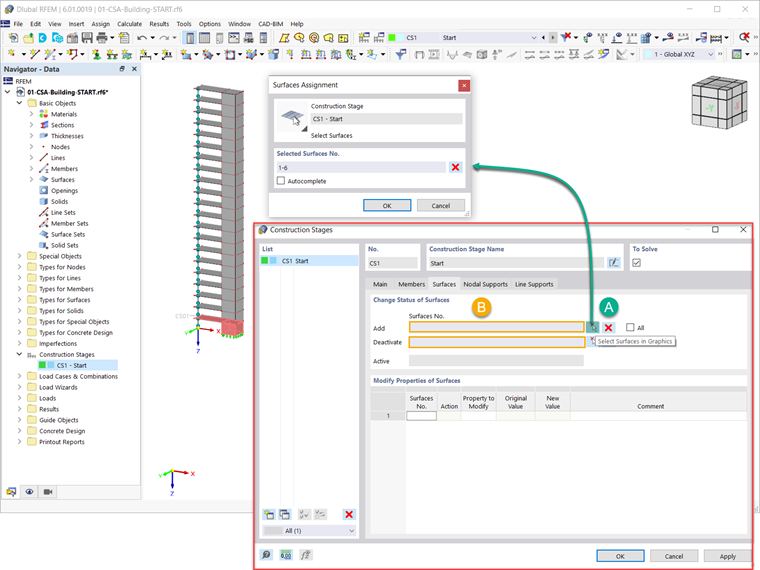

Таким образом, вы сможете добавлять или деактивировать элементы для определенных стадий строительства. Это можно сделать, выбрав требуемые элементы на графике или указав их номер в поле ввода (Рисунок 5).

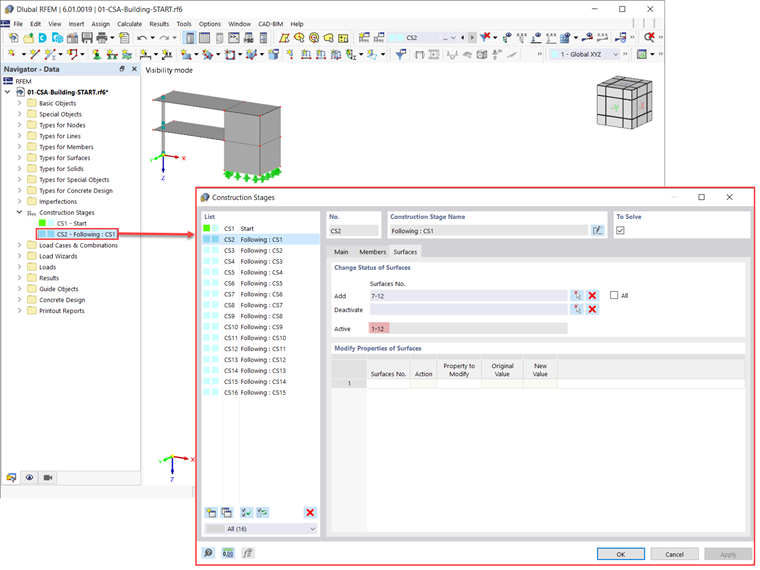

При определении последующих стадий строительства (например, CS2), выбранные элементы добавляются к элементам, выбранным на предыдущих стадиях (то есть CS1). Таким образом, все они активны на текущем этапе, как показано на Рисунке 6.

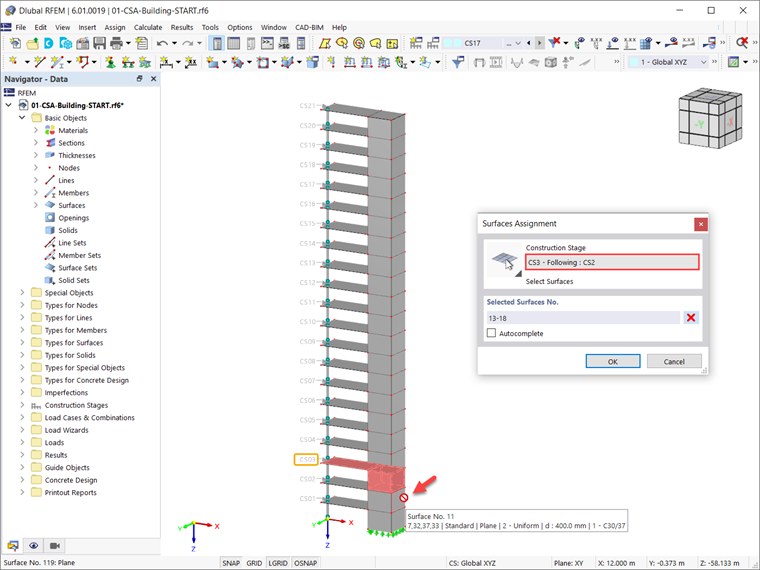

Важно отметить, что нельзя добавлять один элемент в несколько этапов. Чтобы быть более конкретным, элементы, которые вы добавили на одном этапе, не могут быть добавлены на другом. Например, поверхность № 11 была добавлена на втором этапе (см. Рисунок 6), и поэтому не может быть выбрана на последующем (третьем) этапе (рисунок 7).

После определения стадий строительства на стороне модели, важно учесть различные нагрузки, связанные с каждой стадией. Об этом мы поговорим в следующей статье из Базы знаний.
