在 RFEM 6 中可以使用“插入”菜单定义线铰。 在数据导航器中它们也可以作为“线的类型”使用。 线铰的基本参数和定义请参见知识库文章RFEM 6".

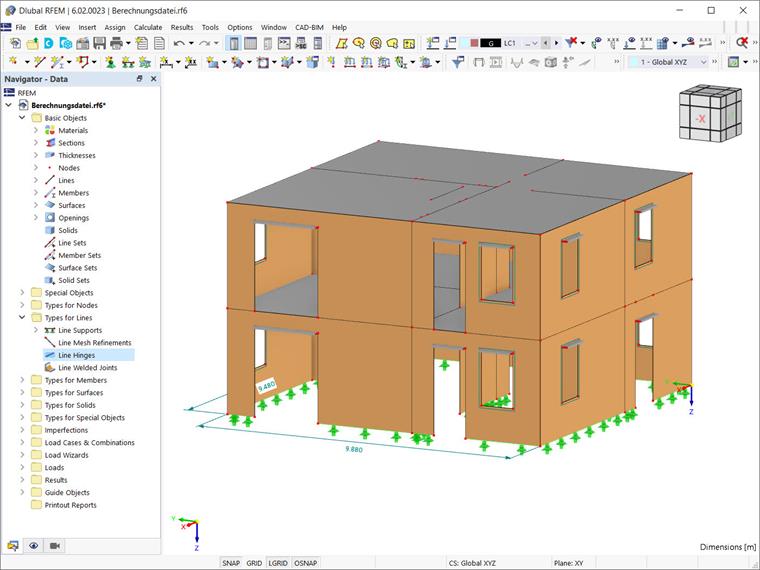

如果连接钢筋混凝土板和砌体墙的线铰不是普通的线铰，而是特殊的线铰，则其定义的参数与上述文章中描述的参数不同。 下面的文章将介绍“板-墙连接”的定义，该连接使用线铰用于图1所示结构的板和外墙之间的连接。

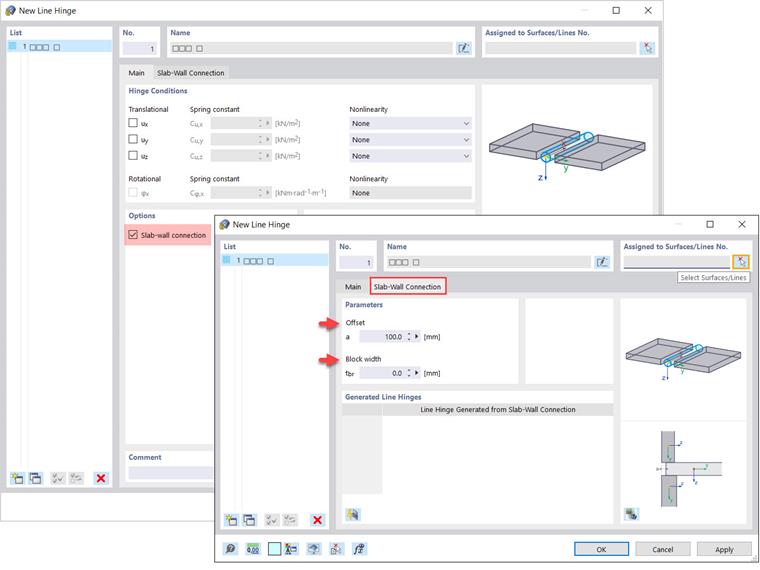

通过“插入”菜单或导航器中的“线铰”选项打开“新建线铰”对话框后，在“选项”部分中会出现“板-墙连接”选项（图2）。 通过激活该选项，您可以控制线铰的参数，以限制弯矩的传递。 这可以在“板墙连接”选项卡中完成，只要您选中相应的复选框。
代表钢筋混凝土板和砌体墙之间连接的线铰的参数是（表示为）“偏移”和“块宽度”。 这些参数也显示在图 2 中，它们的值是在程序中确定正确的铰接刚度所必需的。
如前所述，该程序允许您根据表示各种几何情况的相互作用图自动确定墙板铰的正确刚度。 为此，请激活模块“砌体设计”，然后在“新建线铰”对话框（图2）右上角的“选择面/线”按钮分配相应的面和线。
这样您就可以在 RFEM 工作窗口中选择面和线，如图 3 所示。 请注意，您可以选择多条面和线，如本例所示，同时选择板（即面 10 和面 5）和板-墙的边界线。
接下来，单击对话框部分（图4）底部的“重新生成连接到该铰接楼板上的墙的线铰”按钮，从板-墙连接生成线铰，并将其显示在“生成的线”中。 “板-墙连接”选项卡中的“铰”部分。 生成的线铰也会出现在线铰列表中（图4）。
请注意，生成的线铰以不同的颜色显示；原因是它们是作为新类型创建的，并且无法编辑。 但是，确定的图表可以如图 5 所示显示，也可以打印和/或导出到电子表格、打印报告、PDF 或文件中。

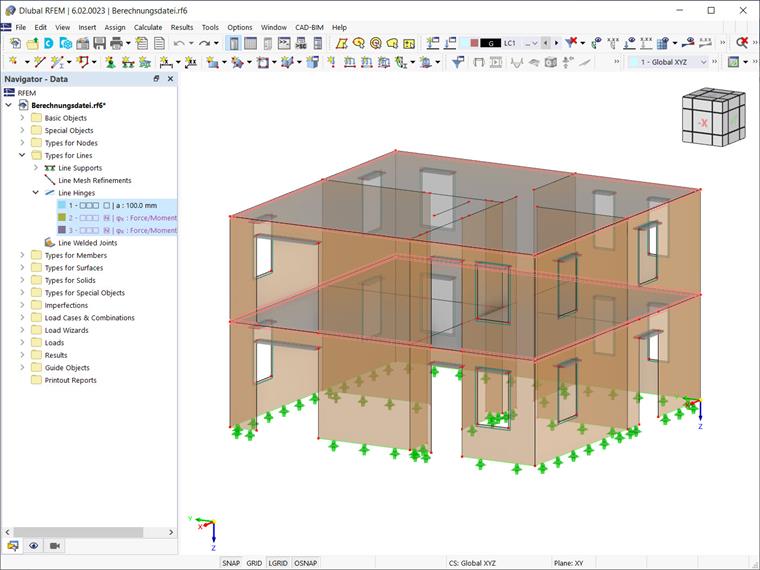

最后，生成的板-墙连接是可用的，如图6所示。
小结
RFEM 6 提供了一个特殊的线铰来模拟钢筋混凝土板和砌体墙之间的连接。 您只需定义几何形状，然后程序会帮助您限制连接的可传递力。 这可以基于自动应用的相互作用图来确定正确的刚度。
