Decke-Wand-Verbindungen in RFEM 6
Fachbeitrag
Die Eigenschaften einer Verbindung zwischen einer Decke aus Stahlbeton und einer Mauerwerkswand können bei der Modellierung über ein spezielles Liniengelenk, das in RFEM 6 zur Verfügung steht, angemessen berücksichtigt werden. Dieser besondere Typ eines Liniengelenks begrenzt die übertragbaren Kräfte der Verbindung in Abhängigkeit der vorgegebenen Geometrie, so dass keine Überlastung des Materials erfolgen kann. Auf diese Weise können Sie die Parameter des Liniengelenks steuern, um die Übertragung von Momenten zu begrenzen. Das ist bei Decken-Wand-Verbindungen im Mauerwerksbau notwendig, da hier die Momente nicht unbegrenzt, sondern nur in Abhängigkeit von den Normalkräften übertragen werden.
Liniengelenke können in RFEM 6 über das Menü "Einfügen" definiert werden. Sie sind auch als "Typen für Linien" im Daten-Navigator verfügbar. Die grundlegenden Parameter sowie die Definition von Liniengelenken sind im Fachbeitrag "Liniengelenke in RFEM 6" ausführlich beschrieben. Sofern das Liniengelenk, das die Verbindung zwischen einer Stahlbetonplatte und einer Mauerwerkswand darstellt, kein herkömmliches sondern ein spezielles Liniengelenk ist, weichen die festgelegten Parameter von denen, die im oben genannten Beitrag beschriebenen wurden, ab. Der folgende Beitrag zeigt die Definition einer "Decke-Wand-Verbindung" mittels Liniengelenken für die Verbindung zwischen den Decken und den Außenwänden des in Bild 1 gezeigten Tragwerks.
Öffnet man über das Menü "Einfügen" oder den Eintrag "Liniengelenke" im Navigator den Dialog "Neues Liniengelenk", steht im Abschnitt "Optionen" die Option "Decke-Wand-Verbindung" zur Verfügung (Bild 2). Durch Aktivierung dieser Option können die Parameter des Liniengelenks gesteuert werden, um die Momentenübertragung zu begrenzen. Das kann im Register "Decke-Wand-Verbindung" erfolgen, das verfügbar ist, sobald das entsprechende Kontrollfeld aktiviert ist. Die Parameter eines Liniengelenks, welches die Verbindung zwischen einer Stahlbetonplatte und einer Mauerwerkswand darstellt, werden (verkörpert durch) einen "Versatz" und eine "Roststeinbreite". Diese Parameter sind ebenfalls in Bild 2 dargestellt und werden benötigt, um die korrekte Gelenksteifigkeit im Programm zu ermitteln.

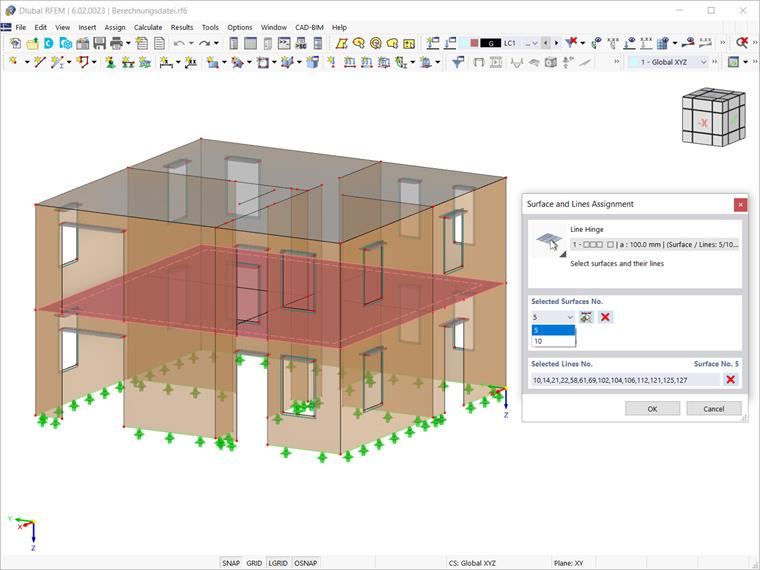

Wie bereits erwähnt, ermöglicht das Programm die automatische Ermittlung der korrekten Steifigkeit für das Gelenk der Decke-Wand-Verbindung anhand der Interaktionsdiagramme, die verschiedene geometrische Situationen darstellen. Aktivieren Sie dazu das Add-On "Mauerwerksbemessung" und weisen Sie im Dialog "Neues Liniengelenk" rechts oben über die Schaltfläche "Flächen/Linien wählen" die jeweiligen Flächen und Linien zu (Bild 2). Damit können Sie im RFEM-Arbeitsfenster Flächen und Linien wie in Bild 3 gezeigt selektieren. Beachten Sie, dass Sie mehrere Flächen und Linien selektieren können, so wie in diesem Beispiel bei dem sowohl die Decken (also Fläche 10 und Fläche 5) als auch die Decke-Wandbegrenzungslinien auf einmal selektiert werden.

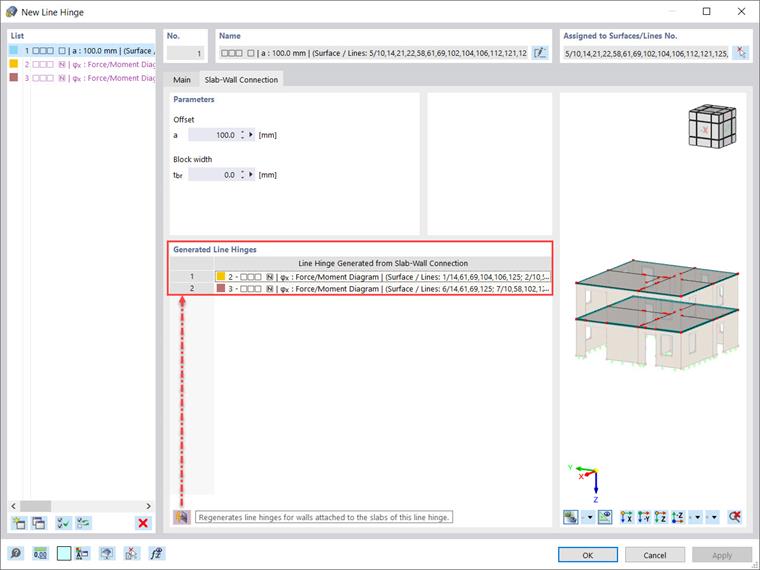

Als nächstes klicken Sie auf die Schaltfläche "Regeneriert Liniengelenke für an den Decken dieses Liniengelenks angebrachte Wände" am unteren Rand des Dialogs (Bild 4), um Liniengelenke aus der Decke-Wand-Verbindung zu erzeugen und im Dialogabschnitt "Generierte Liniengelenke" des Registers "Decke-Wand-Verbindung" anzuzeigen. Die erzeugten Liniengelenke stehen auch in der Liste der Liniengelenke zur Verfügung (Bild 4).
Bitte beachten Sie, dass die generierten Liniengelenke in unterschiedlichen Farben dargestellt werden; der Grund dafür ist, dass sie als neue Typen angelegt werden, die nicht bearbeitet werden können. Die ermittelten Diagramme können jedoch wie in Bild 5 dargestellt angezeigt, ausgedruckt bzw. in eine Tabellenkalkulation, ein Ausdruckprotokoll, ein PDF und eine Datei exportiert werden.
Abschließend stehen die generierten Decke-Wand-Verbindungen wie in Bild 6 dargestellt zur Verfügung.
Zusammenfassung
In RFEM 6 stellt Ihnen ein spezielles Liniengelenk zur Verfügung, um den Anschluss zwischen Stahlbetonplatten und Mauerwerkswänden zu modellieren. Sie müssen lediglich die Geometrie definieren, und dann hilft Ihnen das Programm dabei, die davon abhängigen übertragbaren Kräfte der Verbindung zu begrenzen. Dies wird durch Interaktionsdiagramme ermöglicht, die automatisch angewendet und zur Ermittlung der korrekten Steifigkeiten herangezogen werden.
