En RFEM 6, las bisagras de línea se pueden definir utilizando el menú "Insertar". También están disponibles como "Tipos para líneas" en el navegador de datos. Los parámetros básicos y la definición de las bisagras de línea se describen en detalle en el artículo de la base de conocimientos Articulaciones lineales en RFEM 6 .

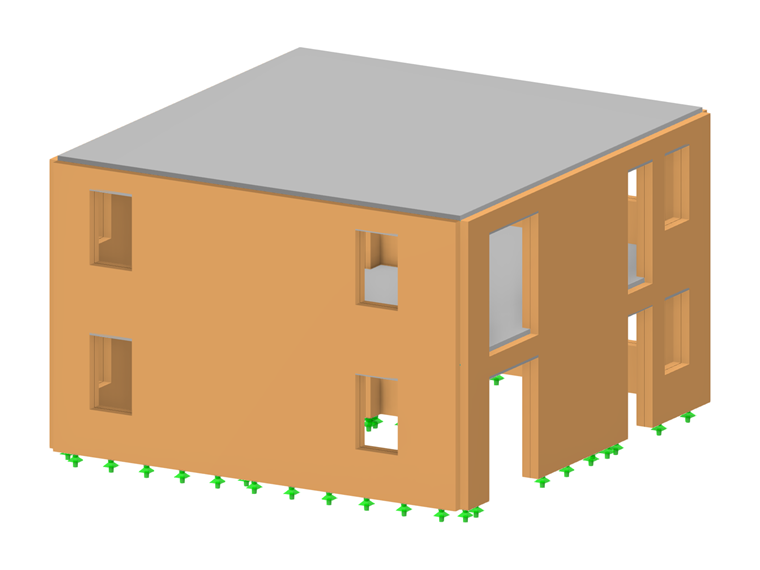

Siempre que la bisagra de línea que representa la conexión entre una losa de concreto reforzado y una pared de mampostería no sea una bisagra de línea común, sino una especial, los parámetros definidos difieren de los descritos en el artículo mencionado. El siguiente artículo le mostrará la definición de una "conexión losa-pared" usando bisagras de línea para la conexión entre las losas y las paredes exteriores de la estructura mostrada en la Imagen 1.
Una vez que abra el cuadro de diálogo "Nueva bisagra de línea" a través del menú "Insertar" o la entrada "Bisagras de línea" en el navegador, la opción "Conexión losa-pared" estará disponible en la sección "Opciones" (Imagen 2). Al activar esta opción, podrá controlar los parámetros de la bisagra de línea para limitar la transmisión de momentos. Esto se puede hacer en la pestaña "Conexión Losa-Pared" que está disponible tan pronto como seleccione la casilla de verificación correspondiente.
Los parámetros de una bisagra de línea que representa la conexión entre una losa de concreto reforzado y una pared de mampostería son (representados por) un "Desplazamiento" y un "Ancho de bloque". Estos parámetros también se muestran en la Imagen 2, y sus valores son necesarios para determinar la rigidez correcta de la bisagra dentro del programa.
Como se mencionó anteriormente, el programa le permite determinar automáticamente la rigidez correcta de su bisagra losa-pared, basándose en los diagramas de interacción que representan varias situaciones geométricas. Para hacerlo, active el complemento "Diseño de mampostería" y asigne las superficies y líneas respectivas utilizando el botón "Seleccionar superficies/líneas" en la esquina superior derecha del cuadro de diálogo "Nueva bisagra de línea" (Imagen 2).

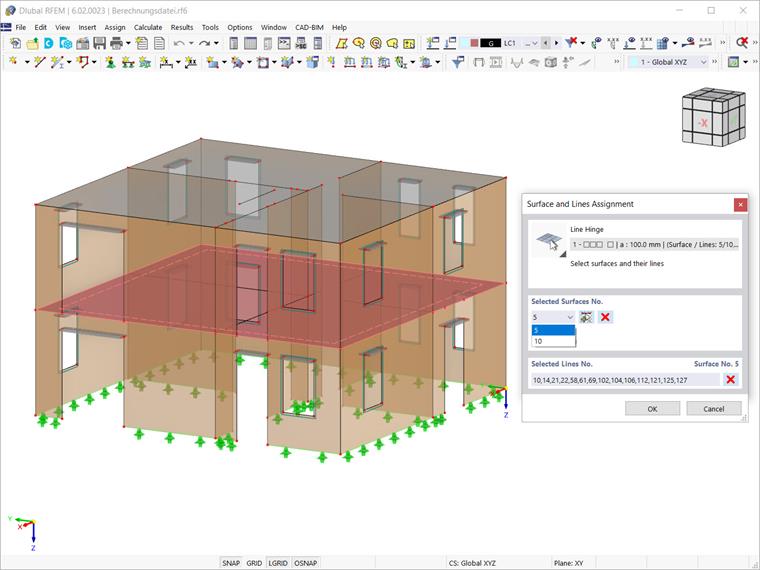

Esto le permite seleccionar superficies y líneas en la ventana de trabajo de RFEM, como se muestra en la Imagen 3. Tenga en cuenta que puede seleccionar varias superficies y líneas, como en este ejemplo, donde las losas (es decir, la Superficie 10 y la Superficie 5) y las líneas de límite losa-pared se seleccionan a la vez.
A continuación, haga clic en el botón "Regenerar bisagras de línea para paredes unidas a las losas de esta bisagra" en la parte inferior de la sección del cuadro de diálogo (Imagen 4) para generar bisagras de línea a partir de la conexión losa-pared y mostrarlas en la sección "Bisagras de línea generadas" de la pestaña "Conexión Losa-Pared". Las bisagras de línea generadas también estarán disponibles en la lista de bisagras de línea (Imagen 4).
Tenga en cuenta que las bisagras de línea generadas se muestran en diferentes colores; la razón de esto es que se crean como nuevos tipos, los cuales no se pueden editar. Sin embargo, los diagramas determinados se pueden mostrar como se ve en la Imagen 5, así como imprimirse y/o exportarse a una hoja de cálculo, informe de impresión, PDF o archivo.
Finalmente, las conexiones losa-pared generadas están disponibles, como se muestra en la Imagen 6.
Resumen
RFEM 6 le proporciona una bisagra de línea especial para modelar la conexión entre losas de concreto reforzado y paredes de mampostería. Todo lo que tiene que hacer es definir la geometría, y el programa le ayuda a limitar las fuerzas transferibles de la conexión en función de esta. Esto es posible basándose en los diagramas de interacción, que se aplican automáticamente y se utilizan para determinar las rigideces correctas.
