No RFEM 6, as articulações de linha podem ser definidas utilizando o menu "Inserir". Também estão disponíveis como "Tipos para linhas" no navegador de dados. Os parâmetros básicos e a definição de articulações de linha são descritos em detalhe no artigo da base de dados de conhecimento “articulações de linha no RFEM 6".

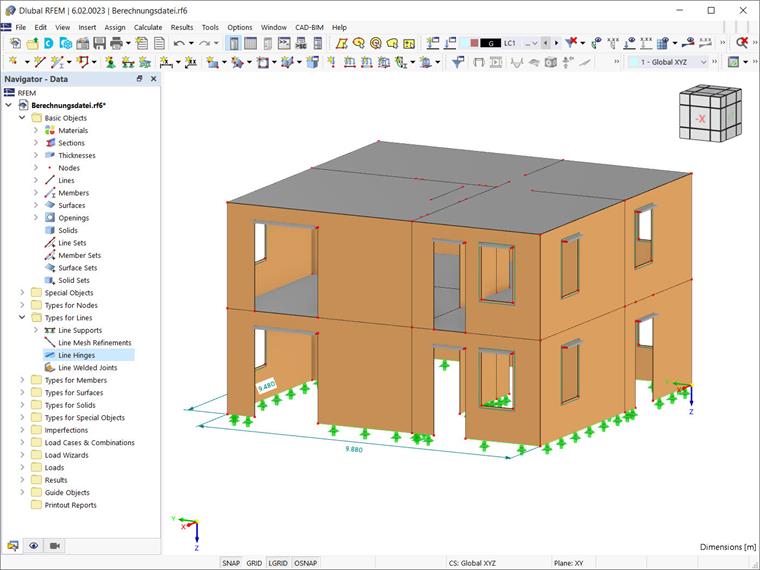

Desde que a articulação de linha que representa a ligação entre uma laje de betão armado e uma parede de alvenaria não seja uma articulação em comum, mas sim uma articulação especial, os parâmetros definidos são diferentes dos descritos no artigo acima mencionado. O seguinte artigo mostrará a definição de uma "ligação laje-parede" utilizando articulações de linha para a ligação entre as lajes e as paredes exteriores da estrutura apresentada na Figura 1.
Quando abre a caixa de diálogo "Nova articulação de linha" no menu "Inserir" ou através da entrada " Articulações de linha" no navegador, a opção "Ligação laje-parede" fica disponível na secção "Opções" (Figura 2). Ativando esta opção, pode controlar os parâmetros da articulação da linha para limitar a transmissão dos momentos. Isto pode ser feito no separador “Ligação laje-parede” que fica disponível assim que seleciona a caixa de seleção correspondente.
Os parâmetros de uma articulação de linha que representa a ligação entre uma laje de betão armado e uma parede de alvenaria são (representados por) um "Desvio" e uma "Largura do bloco". Estes parâmetros também são apresentados na Figura 2 e os seus valores são necessários para determinar a rigidez de articulação correta dentro do programa.

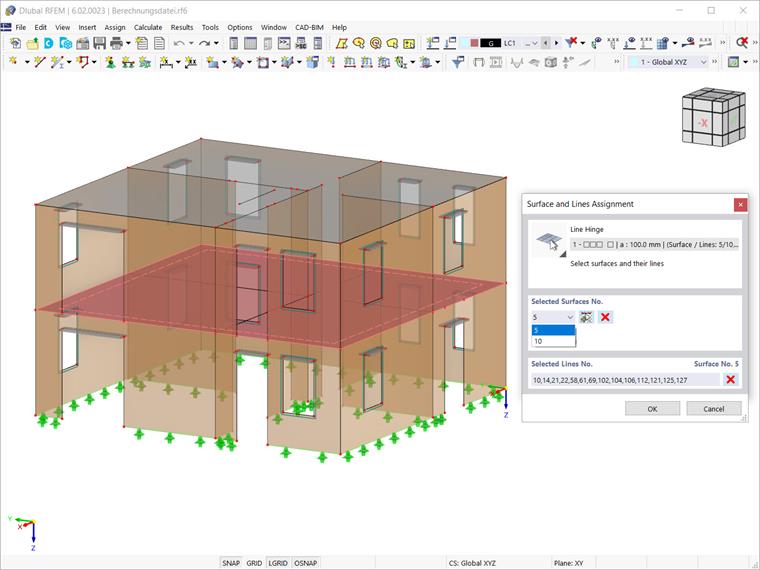

Como mencionado anteriormente, o programa permite determinar automaticamente a rigidez correta da articulação entre parede e laje, com base nos diagramas de interação que representam as diferentes situações geométricas. Para isso, active o módulo "Dimensionamento de alvenaria" e atribua as respetivas superfícies e linhas utilizando o botão "Selecionar superfícies/linhas" no canto superior direito da caixa de diálogo "Nova articulação de linha" (Figura 2).

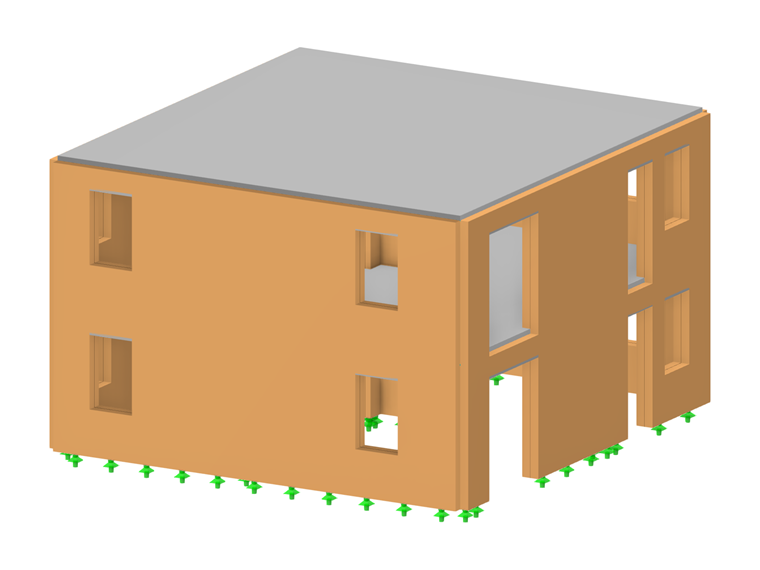

Isto permite selecionar superfícies e linhas na janela de trabalho do RFEM, como apresentado na Figura 3. Repare que pode seleccionar várias superfícies e linhas, como neste exemplo, onde as linhas de contorno lajes (ou seja, Superfície 10 e Superfície 5) e as linhas de contorno laje-parede são seleccionadas em simultâneo.

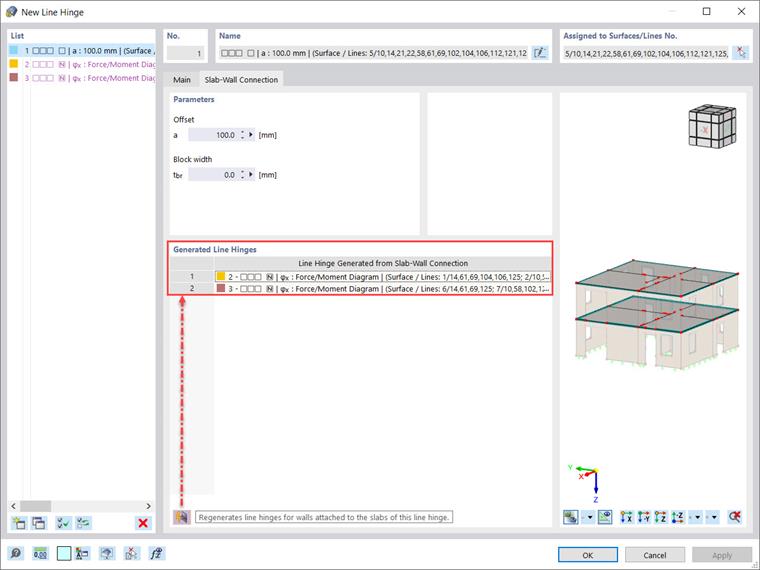

Em seguida, clique no botão "Regenera as articulações de linha para as paredes anexadas às lajes desta articulação" na parte inferior da secção de caixa de diálogo (Figura 4) para gerar as articulações de linha a partir da ligação laje-parede e para mostrá-las na caixa de diálogo "Linha gerada Articulações" do separador "Ligação laje-parede". As articulações de linha geradas também estarão disponíveis na lista de articulações de linha (Figura 4).
Tenha em consideração que as articulações de linha geradas são apresentadas com cores diferentes; a razão para isso é o facto de serem criados como tipos novos, que não podem ser editados. No entanto, os diagramas determinados podem ser apresentados como apresentado na Figura 5, bem como impressos e/ou exportados para uma folha de cálculo, relatório de impressão, PDF ou ficheiro.

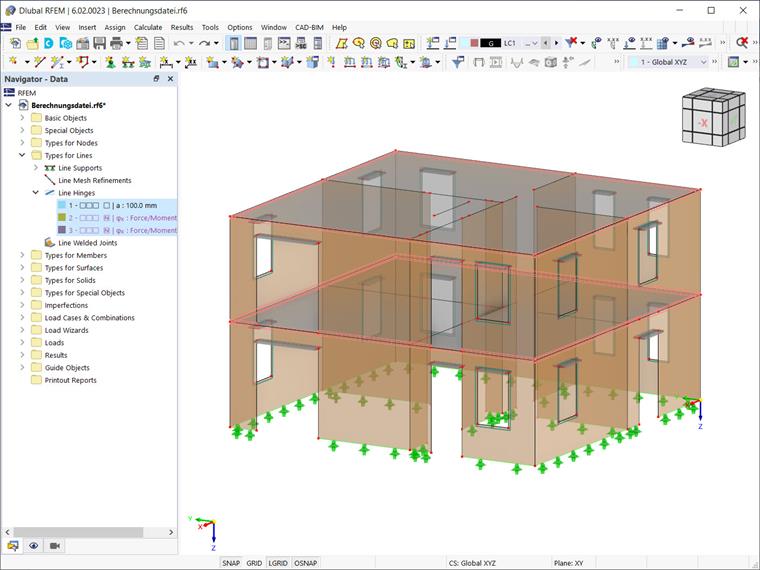

Por fim, as ligações laje-parede geradas estão disponíveis, como apresentado na Figura 6.
Resumo
O RFEM 6 inclui uma articulação de linha especial para modelar a ligação entre lajes de betão armado e paredes de alvenaria. Tudo o que tem de fazer é definir a geometria e o programa ajuda-o a limitar as forças transferíveis da ligação dependente dela. Isto é possível com base nos diagramas de interação, que são aplicados automaticamente e utilizados para determinar as rigidezes corretas.
