Połączenia płyta-ściana w RFEM 6
Artykuł o tematyce technicznej
W programie RFEM 6 przeguby liniowe można definiować w menu „Wstaw”. Są one również dostępne w nawigatorze Dane jako „Typy dla linii”. Podstawowe parametry i definicja przegubów liniowych zostały szczegółowo opisane w artykule Bazy wiedzy „Przeguby liniowe w RFEM 6”.

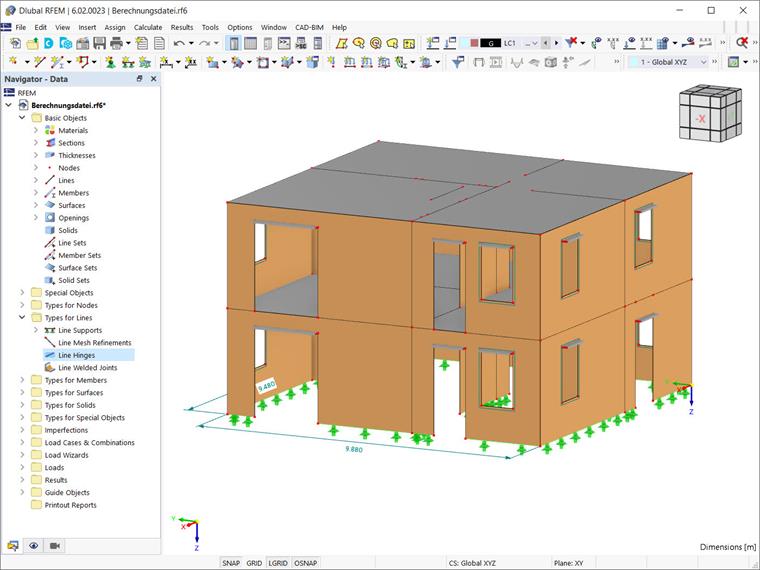

O ile przegub liniowy będący połączeniem płyty żelbetowej ze ścianą murowaną nie jest przegubem zwykłym, lecz specjalnym, zdefiniowane parametry różnią się od opisanych w artykule. W poniższym artykule przedstawiono definicję „połączenia płyta-ściana” przy użyciu przegubów liniowych dla połączeń między płytami i ścianami zewnętrznymi konstrukcji pokazanej na rysunku 1.

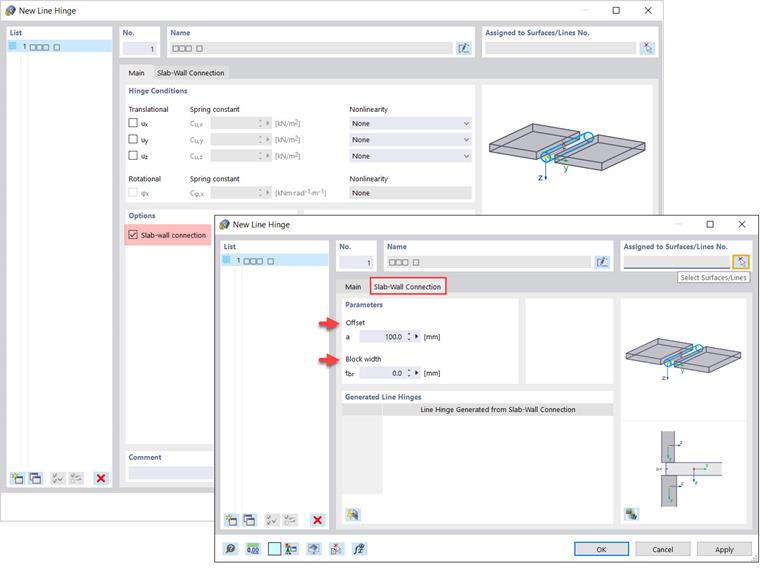

Po otwarciu okna dialogowego „Nowy przegub liniowy” za pomocą menu „Wstaw” lub za pomocą opcji „Przeguby liniowe” w nawigatorze, w sekcji „Opcje” staje się dostępna opcja „Połączenie typu płyta-ściana” (rys. 2). Włączenie tej opcji umożliwia kontrolowanie parametrów przegubu liniowego w celu ograniczenia przenoszenia momentów. Można to zrobić w zakładce „Połączenie płyta-ściana”, która jest dostępna po zaznaczeniu odpowiedniego pola wyboru.
Parametry przegubu liniowego reprezentującego połączenie między płytą żelbetową a ścianą murowaną są (reprezentowane przez) „Odsunięcie” i „Szerokość bloku”. Parametry te pokazano również na rysunku 2, a ich wartości są wymagane do określenia prawidłowej sztywności przegubu w programie.
Jak wspomniano wcześniej, program umożliwia automatyczne określenie prawidłowej sztywności przegubu ściana-płyta na podstawie wykresów interakcji przedstawiających różne sytuacje geometryczne. W tym celu należy aktywować rozszerzenie „Wymiarowanie murów” i przypisać odpowiednie powierzchnie oraz linie za pomocą przycisku „Wybierz powierzchnie/linie” w prawym górnym rogu okna dialogowego „Nowy przegub liniowy” (Zdjęcie 2).
Umożliwia to wybór powierzchni i linii w oknie roboczym programu RFEM, jak pokazano na rysunku 3. Należy pamiętać, że można wybrać kilka powierzchni i linii, tak jak w tym przykładzie, w przypadku gdy płyty (tj. Powierzchnia 10 i Powierzchnia 5) oraz linie graniczne między płytą a ścianą są wybrane jednocześnie.

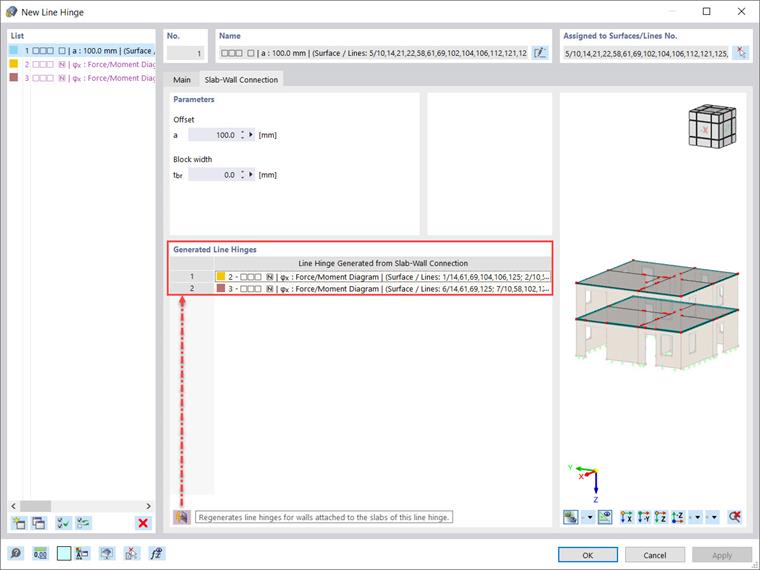

Następnie za pomocą przycisku „Ponownie generuj przeguby liniowe dla ścian połączonych z płytami tego przegubu” znajdującego się w dolnej części sekcji okna dialogowego (Rysunek 4) można wygenerować przeguby liniowe z połączenia płyta-ściana i wyświetlić je w polu „Generowane przeguby liniowe” w zakładce „Połączenie płyta-ściana”. Wygenerowane przeguby liniowe będą również dostępne na liście przegubów liniowych (rys. 4).

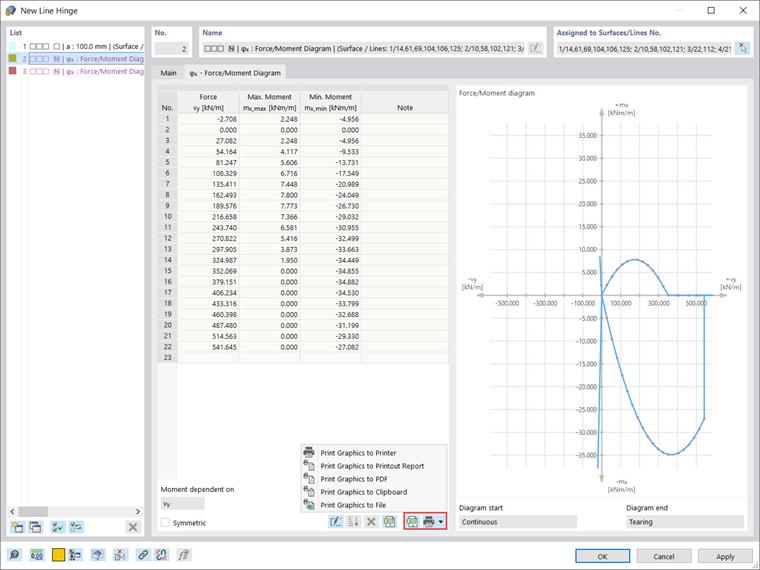

Należy pamiętać, że wygenerowane przeguby liniowe są wyświetlane w różnych kolorach. Powodem tego jest fakt, że są one tworzone jako nowe typy, których nie można edytować. Wyznaczone wykresy można wyświetlić, jak pokazano na rys. 5, a także wydrukować i/lub wyeksportować do arkusza kalkulacyjnego, raportu, pliku PDF lub pliku.
W końcu dostępne są wygenerowane połączenia płyta-ściana, jak pokazano na rysunku 6.
Podsumowanie
W programie RFEM 6 dostępny jest specjalny przegub liniowy do modelowania połączenia między płytami żelbetowymi a ścianami murowanymi. Wystarczy zdefiniować geometrię, a program pomoże ograniczyć zależne od niej siły przenoszone na połączenie. Jest to możliwe na podstawie wykresów interakcji, które są stosowane automatycznie i wykorzystywane do określania prawidłowych sztywności.
