Collegamenti solaio-parete in RFEM 6

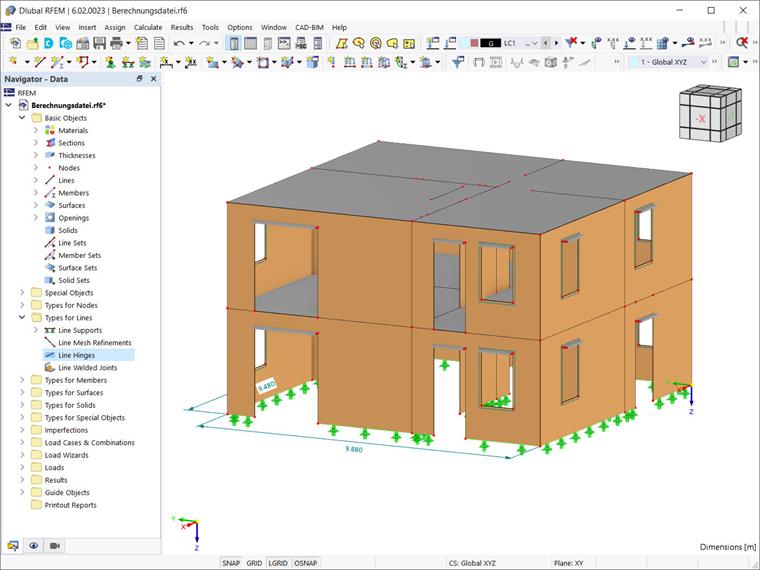

In RFEM 6, i vincoli interni delle linee possono essere definiti utilizzando il menu "Inserisci". Sono anche disponibili come "Tipi per linee" nel Navigatore dati. I parametri di base e la definizione dei vincoli interni delle linee sono descritti in dettaglio nell'articolo della Knowledge Base “ Vincoli interni delle linee in RFEM 6". A condizione che il vincolo interno della linea che rappresenta il collegamento tra una soletta in cemento armato e una parete in muratura, non sia un comune vincolo interno della linea, ma speciale, i parametri definiti differiscono da quelli descritti nel suddetto articolo. Il seguente articolo ti mostrerà la definizione di un "collegamento soletta-parete" utilizzando vincoli interni delle linee per il collegamento tra le solette e le pareti esterne della struttura mostrata nell'immagine 1.

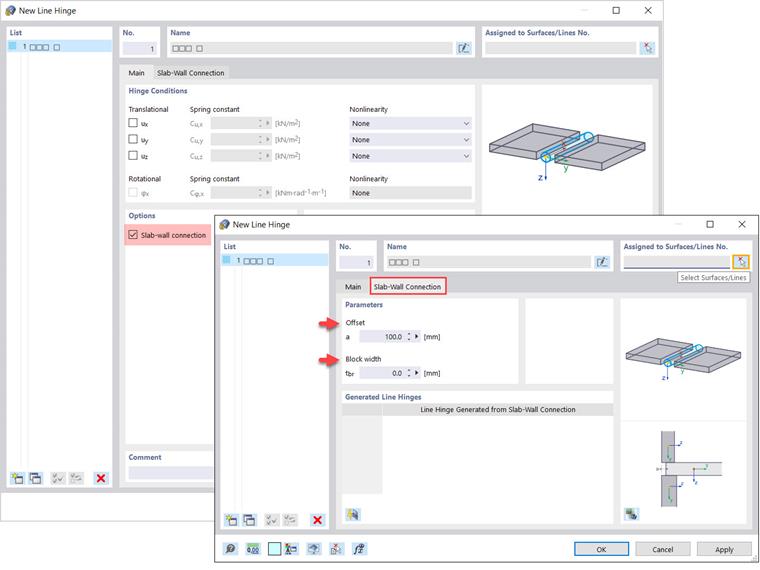

Una volta aperta la finestra di dialogo "Nuovo vincolo interno della linea" tramite il menu "Inserisci" o la voce "Vincolo interno della linea" nel Navigatore, l'opzione "Collegamento soletta-parete" diventa disponibile nella sezione "Opzioni" (Figura 2). Attivando questa opzione, sarà possibile controllare i parametri del vincolo interno della linea per limitare la trasmissione dei momenti. Questo può essere fatto nella scheda "Collegamento soletta-parete" che è disponibile non appena si seleziona la casella di controllo corrispondente. I parametri di un vincolo interno della linea che rappresenta il collegamento tra una soletta in cemento armato e una parete in muratura sono (rappresentati da) un "Offset" e una "Larghezza del blocco". Questi parametri sono mostrati anche nell'immagine 2 e i loro valori sono necessari per determinare la corretta rigidezza del vincolo all'interno del programma.

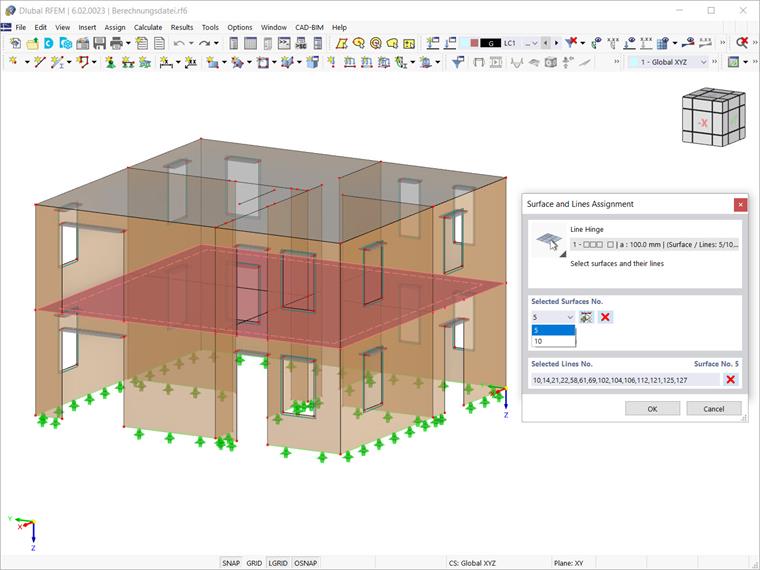

Come già accennato, il programma consente di determinare automaticamente la corretta rigidezza del vincolo parete-solaio, sulla base dei diagrammi di interazione che rappresentano varie situazioni geometriche. Per fare ciò, attiva l'add-on "Verifica muratura" e assegna le rispettive superfici e linee utilizzando il pulsante "Seleziona superfici/linee" nell'angolo in alto a destra della finestra di dialogo "Nuovo vincolo interno della linea" (Immagine 2). Ciò consente di selezionare superfici e linee nella finestra di lavoro di RFEM, come mostrato nell'immagine 3. Si noti che è possibile selezionare più superfici e linee, come nel caso di questo esempio, dove sono selezionate contemporaneamente sia le solette (cioè Superficie 10 e Superficie 5) che le linee di contorno soletta-parete.

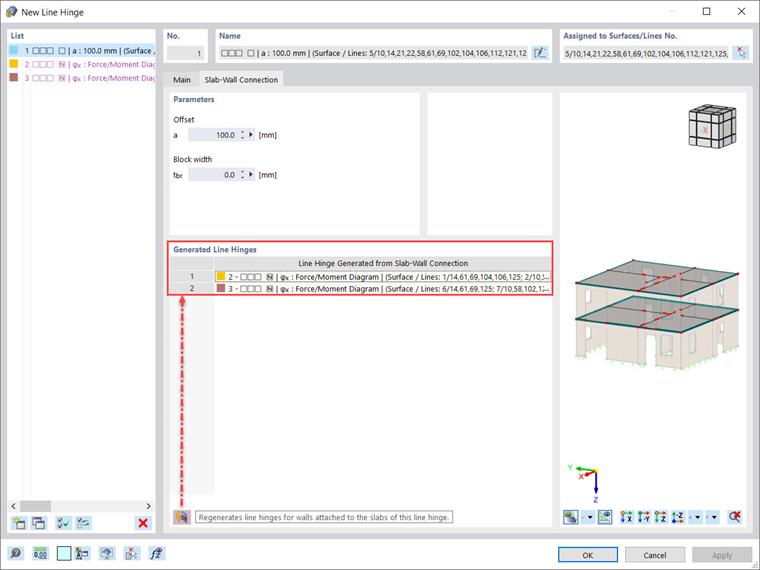

Quindi, fare clic sul pulsante "Rigenera i vincoli interni delle linee per le pareti attaccate alle solette di questo vincolo" nella parte inferiore della sezione della finestra di dialogo (Figura 4) per generare i vincoli interni delle linee dal collegamento soletta-parete e mostrarli nella "Vincoli interni delle linee generate" della scheda "Collegamento soletta-parete". I vincoli generati saranno anche disponibili nell'elenco dei vincoli interni delle linee (Immagine 4).

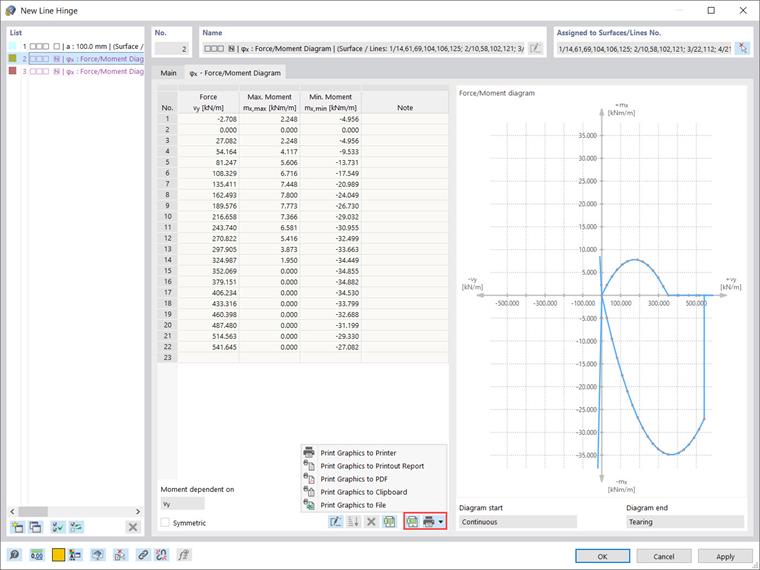

Si noti che i vincoli interni delle linee generati sono visualizzati in diversi colori; la ragione di ciò è il fatto che vengono creati come nuovi tipi, che non possono essere modificati. Tuttavia, i diagrammi determinati possono essere visualizzati come mostrato nell'immagine 5, nonché stampati o/ed esportati in un foglio di calcolo, una relazione di calcolo, un PDF e un file.

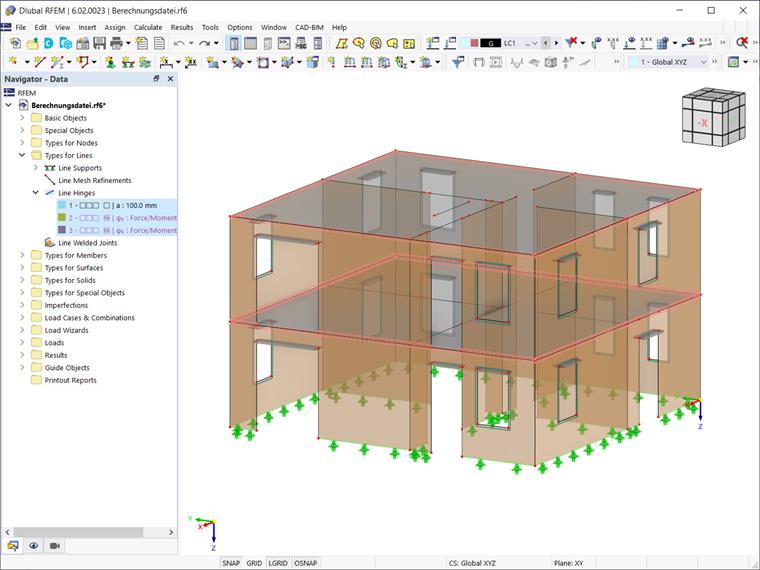

Infine, sono disponibili i collegamenti soletta-parete generate, come mostrato nell'immagine 6.

Conclusione

RFEM 6 fornisce uno speciale vincolo interno della linea per modellare il collegamento tra solette in cemento armato e pareti in muratura. Tutto quello che devi fare è definire la geometria e il programma ti aiuta a limitare le forze trasferibili del collegamento a seconda di essa. Ciò è possibile in base ai diagrammi di interazione, che vengono applicati automaticamente e utilizzati per determinare le rigidezze corrette.
