Spoje deska-stěna v programu RFEM 6

Vlastnosti spojení mezi železobetonovou deskou a zděnou stěnou lze správně zohlednit v modelování pomocí speciální liniové kloubu, který je k dispozici v RFEM 6. Tento článek vám ukáže, jak tento typ kloubu definovat pomocí praktického příkladu.

V RFEM 6 mohou být liniové klouby definovány pomocí menu „Vložit“. Jsou také dostupné jako „Typy pro linie“ v navigátoru Dat. Základní parametry a definice liniových kloubů jsou podrobně popsány v článku znalostní databáze Liniové klouby v programu RFEM 6 .

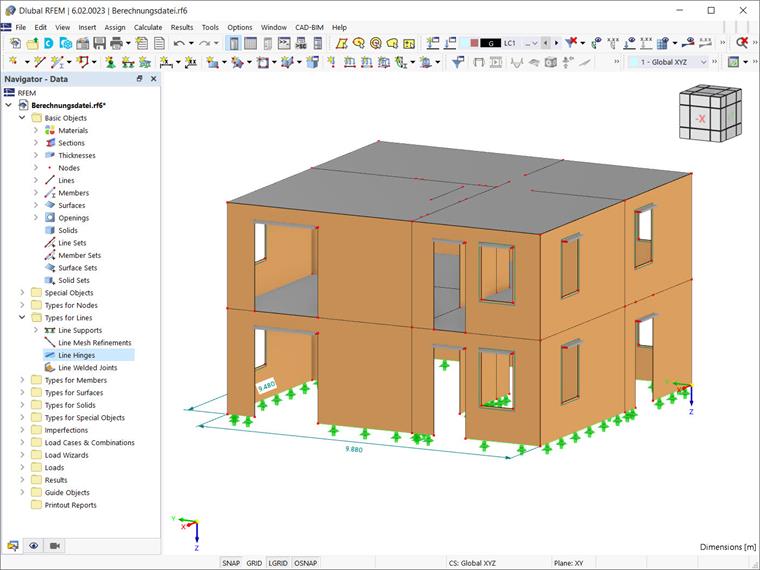

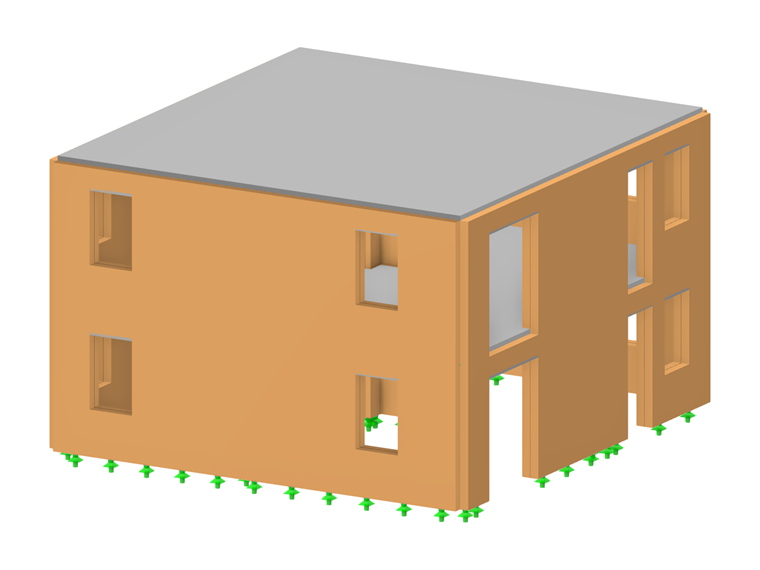

Za předpokladu, že liniový kloub, který představuje spojení mezi železobetonovou deskou a zděnou stěnou, není běžným liniovým kloubem, ale speciálním, se definované parametry liší od těch popsaných ve výše uvedeném článku. Následující článek vám ukáže definici „spojení desky a stěny“ pomocí liniových kloubů pro spojení mezi deskami a vnějšími stěnami konstrukce zobrazené na obrázku 1.

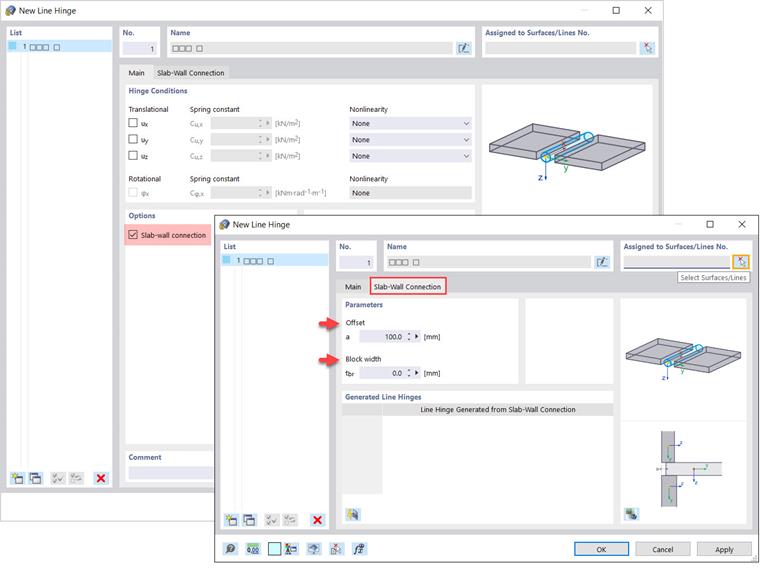

Jakmile otevřete dialog „Nový liniový kloub“ pomocí menu „Vložit“ nebo položky „Liniové klouby“ v navigátoru, možnost „Spojení desky a stěny“ se stane dostupnou v sekci „Možnosti“ (Obrázek 2). Aktivací této možnosti budete schopni ovládat parametry liniového kloubu za účelem omezení přenosu momentů. To lze provést na kartě „Spojení desky a stěny“, která je dostupná, jakmile vyberete odpovídající zaškrtávací pole.

Parametry liniového kloubu, který představuje spojení mezi železobetonovou deskou a zděnou stěnou, jsou představovány „Offsetem“ a „Šířkou bloku“. Tyto parametry jsou také zobrazeny na obrázku 2 a jejich hodnoty jsou vyžadovány pro určení správné tuhosti kloubu v programu.

Jak již bylo zmíněno, program vám umožňuje automaticky určit správnou tuhost vašeho kloubu desky a stěny na základě interakčních diagramů představujících různé geometrické situace. K tomu aktivujte doplněk „Návrh zdiva“ a přiřaďte příslušné plochy a linie pomocí tlačítka „Vybrat povrchy/linie“ v pravém horním rohu dialogu „Nový liniový kloub“ (Obrázek 2).

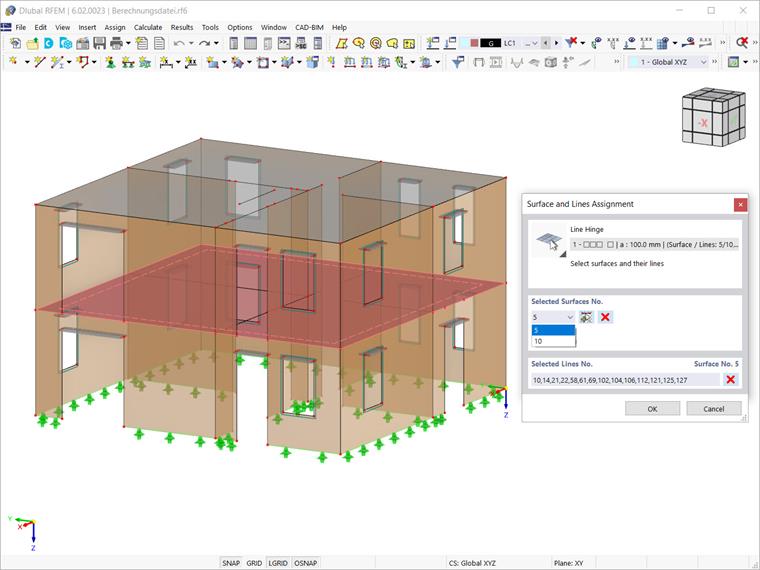

To vám umožní vybrat povrchy a linie v pracovním okně RFEM, jak je znázorněno na obrázku 3. Vezměte prosím na vědomí, že můžete vybrat několik povrchů a linií, jako v tomto příkladu, kde jsou desky (to jest Povrch 10 a Povrch 5) a hranice desky a stěny vybrány najednou.

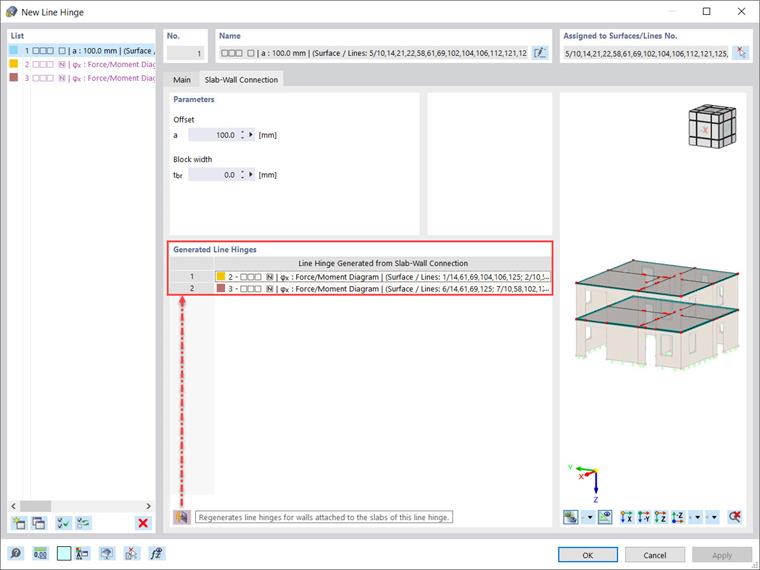

Poté klikněte na tlačítko „Regenerovat liniové klouby pro stěny připojené k deskám tohoto kloubu“ ve spodní části sekce dialogu (Obrázek 4), abyste vytvořili liniové klouby z připojení desky a stěny a zobrazili je v sekci „Vygenerované liniové klouby“ na kartě „Spojení desky a stěny“. Vygenerované liniové klouby budou také dostupné v seznamu liniových kloubů (Obrázek 4).

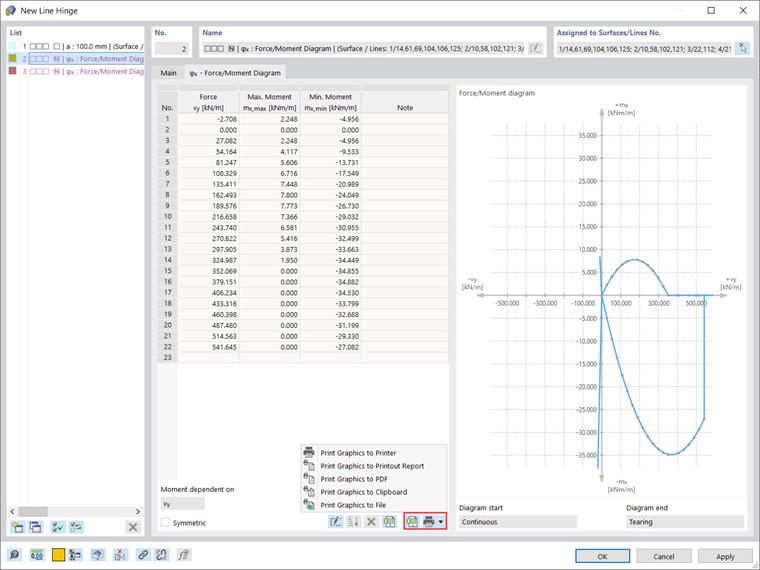

Upozorňujeme, že vygenerované liniové klouby jsou zobrazeny v různých barvách; důvodem je skutečnost, že jsou vytvořeny jako nové typy, které nelze upravovat. Nicméně, určené diagramy lze zobrazit, jak je znázorněno na obrázku 5, stejně jako tisknout a/nebo exportovat do tabulky, tiskové zprávy, PDF nebo souboru.

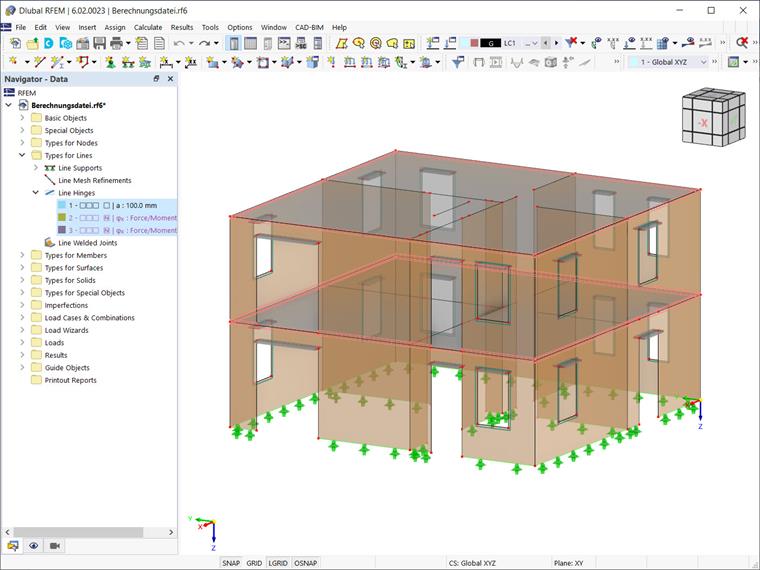

Nakonec jsou vygenerovaná spojení desky a stěny dostupná, jak je znázorněno na obrázku 6.

Shrnutí

RFEM 6 vám poskytuje speciální liniový kloub pro modelování spojení mezi železobetonovými deskami a zděnými stěnami. Vše, co musíte udělat, je definovat geometrie, a program vám pomůže omezit přenositelné síly spojení v závislosti na ní. To je možné díky interakčním diagramům, které jsou uplatněny automaticky a použity pro určení správných tuhostí.


Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.
