Виртуальные балки SJI

Американский институт стальных балок (SJI) недавно разработал таблицы виртуальных балок для оценки свойств сечения легких стальных решетчатых прогонов. Данные сечения виртуальных балок являются эквивалентом широкополочных балок, которые приблизительно равны по площади пояса балки, эффективному моменту инерции и весу. Виртуальные балки (Virtual Joists) также имеются в базе данных сечений RFEM и RSTAB.

Таблицы для виртуальных балок Virtual Joist (VJ) и Virtual Joist Girder (VJG) находятся в отдельной категории в разделе «нормативные» (рисунок 1).

KB 001782 | Виртуальные балки SJI

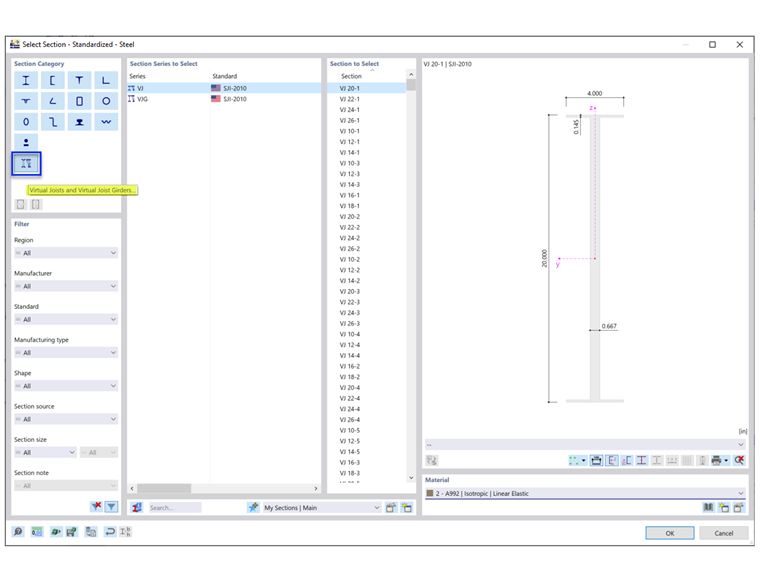

1 Виртуальные балки и виртуальные балки в базе данных сечений

Сечения виртуальных балок можно использовать так же, как и любые другие стержни в RFEM и RSTAB. После выполнения расчета можно отобразить такие результаты стержня, как внутренние силы, напряжения, прогибы и т.д. вдоль длины стержня

К сожалению, оптимизация сечений на основе таблиц расчета балок SJI в настоящее время невозможна. Процесс оптимизации будет добавлен в будущем.
