Vigas virtuales SJI

El Steel Joist Institute (SJI) desarrolló previamente tablas de viguetas virtuales para estimar las propiedades de la sección para viguetas de acero con alma abierta. Estas secciones de la viga virtual se caracterizan por ser vigas de ala ancha equivalentes que se aproximan mucho al área de la cuerda de la viga, al momento de inercia eficaz y al peso. Las viguetas virtuales también están disponibles en la base de datos de secciones de RFEM y RSTAB.

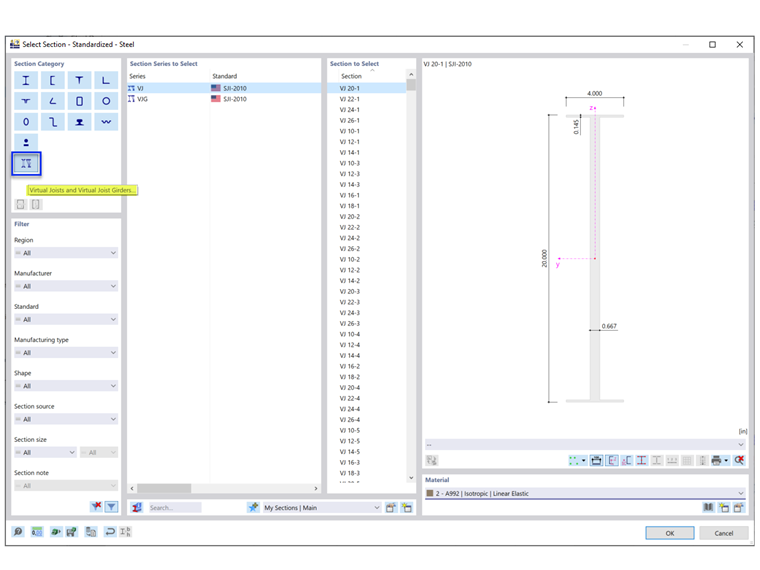

Tanto la tabla Virtual Joist (VJ) como la Virtual Joist Girder (VJG) se encuentran en su propia categoría en la sección Normalizada (Imagen 1).

1 Vigas virtuales y vigas de viguetas virtuales en la base de datos de secciones

Las secciones de la vigueta virtual se pueden utilizar como cualquier otra barra en RFEM y RSTAB. Después de ejecutar un análisis, los resultados de la barra, como los esfuerzos internos, tensiones, flechas, etc., se pueden ver a lo largo de la longitud de la barra.

Actualmente no es posible optimizar las secciones basadas en tablas de diseño de viguetas SJI. El proceso de optimización se agregará en el futuro.

Autor

Cisca es responsable de la formación de los clientes, el soporte técnico y el desarrollo continuo de programas para el mercado norteamericano.

;
