Wirtualne legary SJI
Artykuł o tematyce technicznej
Steel Joist Institute (SJI) wcześniej opracował tabele wirtualnych belek nośnych w celu oszacowania właściwości przekroju dla belek stalowych z otwartym środnikiem. Te przekroje belek wirtualnych są scharakteryzowane jako równoważne belki o szerokich półkach, które są bardzo zbliżone do pola powierzchni pasa, efektywnego momentu bezwładności i ciężaru. Wirtualne belki nośne są również dostępne w bazie danych przekrojów w programach RFEM i RSTAB.

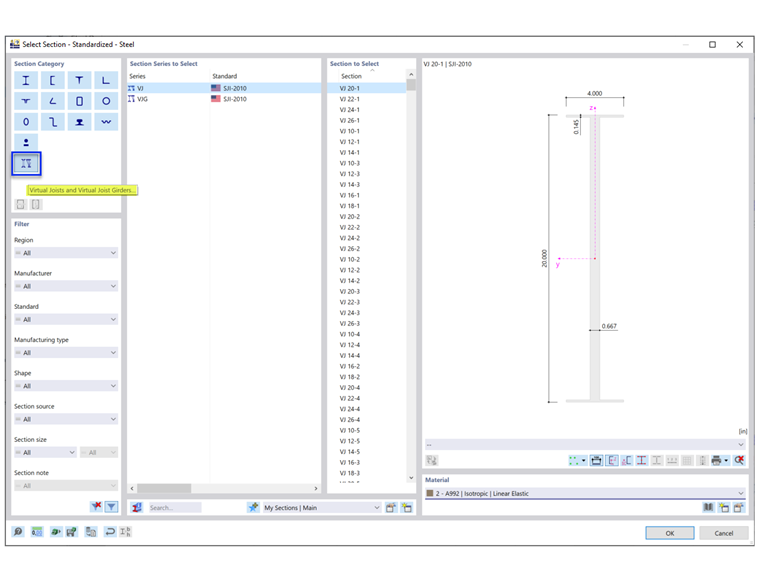

Tabele wirtualnego belki nośnej (VJ) i wirtualnego dźwigara belkowego (VJG) znajdują się w osobnej kategorii w sekcji Znormalizowane (zdjęcie 1).
Przekroje wirtualnego belki nośnej mogą być wykorzystywane jak każdy inny pręt w programach RFEM i RSTAB. Po przeprowadzeniu analizy wyniki pręta, takie jak siły wewnętrzne, naprężenia, ugięcia itp., mogą być przeglądane wzdłuż długości pręta.
Możliwość optymalizacji przekrojów na podstawie tabel obliczeniowych belek SJI nie jest obecnie możliwa. Proces optymalizacji zostanie dodany w przyszłości.
Autor
Cisca Tjoa, PE
inzynier-ds-wsparcia-technicznego
Firma Cisca jest odpowiedzialna za wsparcie techniczne dla klientów i ciągły rozwój programu na rynek północnoamerykański.
Słowa kluczowe
AISC AISC360 Stalowy legar o otwartym środniku SJI Projektowanie konstrukcji stalowych Belka stalowa Instytut belek stalowych Wirtualny legar Wirtualny dźwigar belkowy BIM CAD Dlubal MES RFEM RSTAB Analiza statyczno-wytrzymałościowa Obliczenia konstrukcyjne
