Virtual Joists des Steel Joist Institutes
Fachbeitrag
Das amerikanische Steel Joist Institute (SJI) hat sogenannte Virtual Joist-Tabellen entwickelt, um die Querschnittseigenschaften für Open Web Steel Joists zu berechnen. Diese Virtual Joist-Profile werden als äquivalente Breitflanschträger bezeichnet, die der Trägergurtfläche, dem effektiven Trägheitsmoment und dem Gewicht sehr nahe kommen. Virtual Joists sind auch in der RFEM- und RSTAB-Querschnittsdatenbank verfügbar.

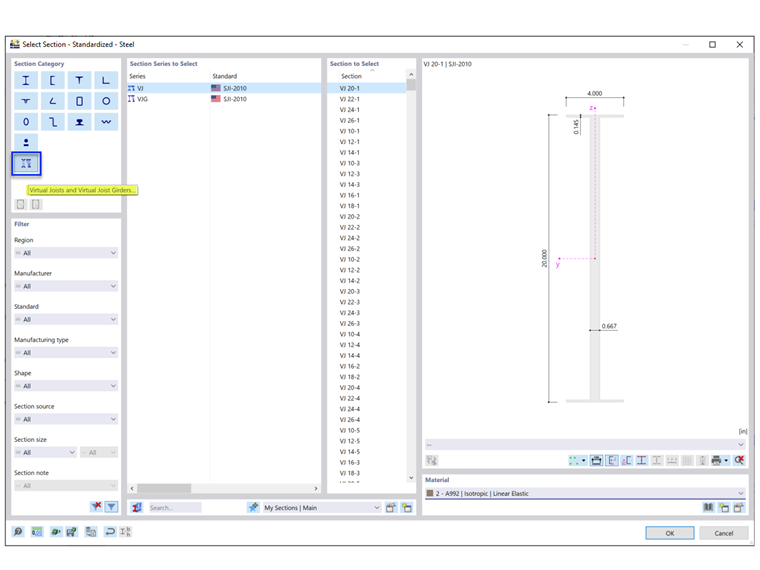

Im Dialog Standardized befinden sich die Tabellen für die Virtual Joists (VJ) und die Virtual Joist Girders (VJG) in einer eigenen Kategorie (Bild 1).
Die Virtual Joist-Profile können wie jeder andere Stab in RFEM und RSTAB verwendet werden. Nach dem Durchführen einer Berechnung können Stabergebnisse wie Schnittgrößen, Spannungen, Durchbiegungen usw. entlang der Stablänge angezeigt werden.
Querschnitte, die auf den Joist-Bemessungstabellen des SJI basieren, können derzeit nicht optimiert werden. Das Verfahren zur Querschnittsoptimierung wird in Zukunft ergänzt.
Autor
Cisca Tjoa, PE
Technical Support Engineer
Cisca ist für den technischen Kundensupport und die kontinuierliche Programmentwicklung für den nordamerikanischen Markt verantwortlich.
