Poutrelles virtuelles du Steel Joist Institute
Article technique
Le Steel Joist Institute (SJI) a développé des tableaux de poutrelles virtuelles pour estimer les propriétés de section des poutres en acier à âme ouverte. Ces sections de poutrelles virtuelles sont caractérisées comme des poutres à semelle large équivalentes qui se rapprochent étroitement de l'aire de la membrure de la poutre, du moment d'inertie efficace et du poids. Les poutrelles virtuelles sont également disponibles dans les bases de données de sections RFEM et RSTAB.

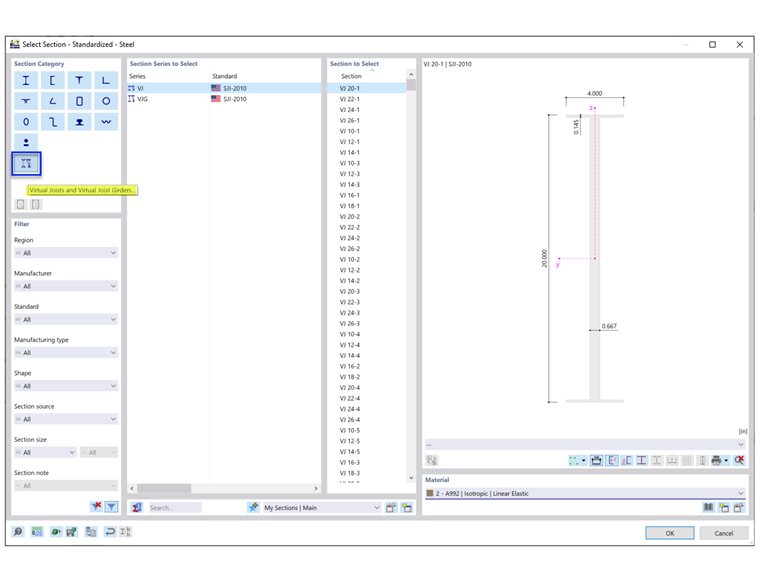

Les tableaux pour les poutrelles virtuelles (VJ) et poutres virtuelles (VJG) se trouvent dans leur propre catégorie dans la section Standardisée (Figure 1).
Les sections de poutrelle virtuelle peuvent être utilisées comme n'importe quelle autre barre dans RFEM et RSTAB. Une fois l'analyse effectuée, les résultats de barre tels que les efforts internes, les contraintes, les flèches, etc., peuvent être affichés le long de la barre.
Il n'est actuellement pas possible d'optimiser les sections à l'aide des tableaux de calcul de poutrelles SJI. Le processus d'optimisation sera ajouté ultérieurement.
Auteur
Cisca Tjoa, PE
Ingénieur - support technique
Cisca est responsable du support technique à la clientèle et du développement continu des programmes pour le marché nord-américain.
