Расчёт холодногнутых стальных профилей в RFEM 6

В этой статье будет показано, как рассчитывать холодногнутые стальные сечения в соответствии с EN 1993-1-3, раздел 6.1.6 в RFEM 6. Поскольку тема все еще находится в разработке, будут представлены доступные на данный момент варианты.

Одной из новых функций RFEM 6 является расчет холодногнутых стальных профилей в соответствии с EN 1993-1-3, раздел 6.1.6 См. [1] . Эта функция предоставляет следующие возможности:

  • Расчет всех холодногнутых профилей из базы данных RFEM 6 и RSECTION 1
  • Расчет холодногнутых эффективных сечений на осевое усилие, изгиб по главной оси и изгиб по малой оси
  • Оценка напряжений по всем расчетным эффективным сечениям и графическое изображение результирующих напряжений
  • Графическое изображение эффективных сечений, включая редукции и уменьшенную толщину
  • Расчет на огнестойкость в соответствии с EN 1993-1-3, раздел 6.1.6 См. [1] и EN 1993-1-2, раздел 4.2.1 См. [2]

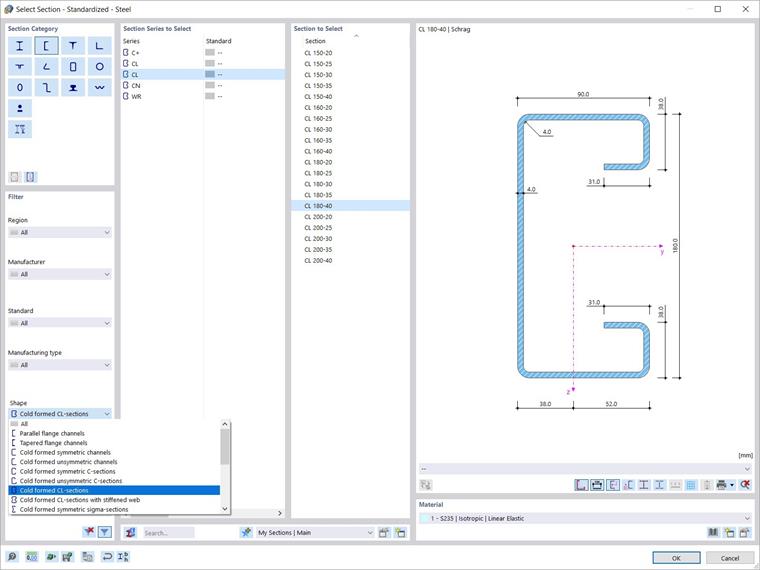

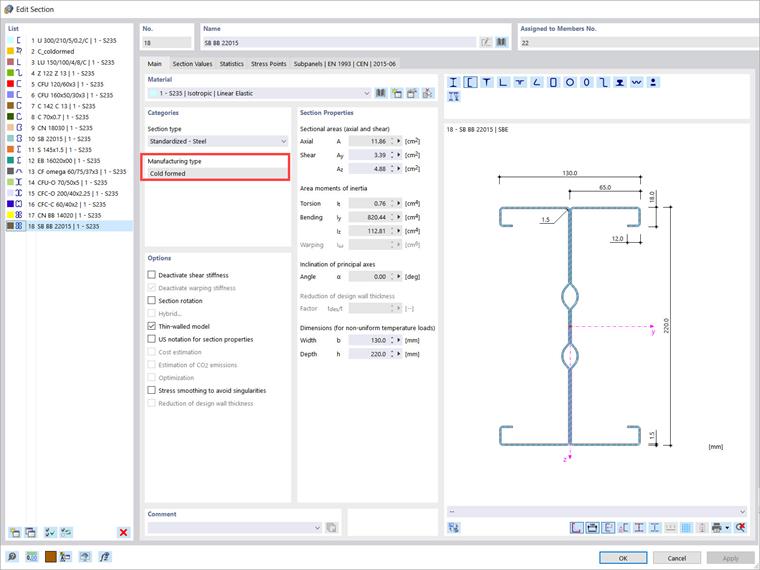

Для проектирования и расчета важно, чтобы сечение было «холодногнутым» (Рисунок 1). Вы можете легко выполнить поиск в библиотеке с помощью фильтра «Форма» и импортировать доступные холодногнутые профили, как показано на рисунке 2.

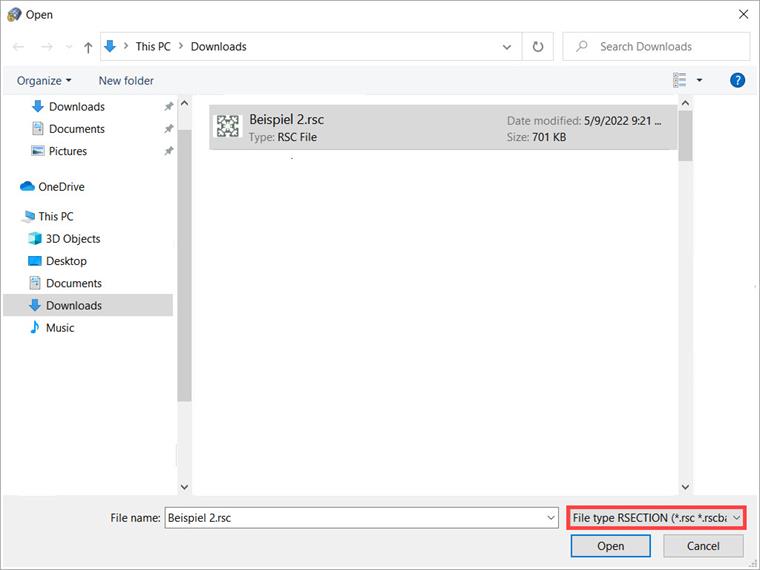

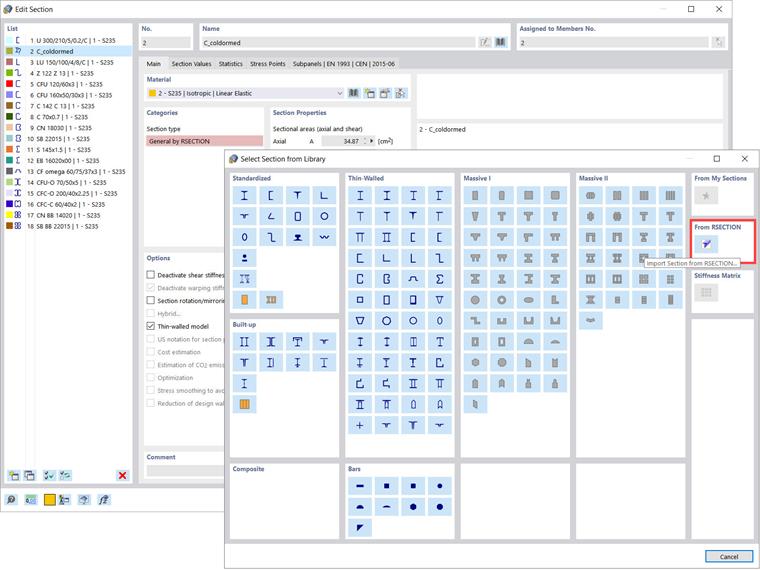

Вы можете не только рассчитывать все холодногнутые профили из базы данных RFEM 6, но также можете рассчитывать холодногнутые профили из RSECTION 1. Если у вас уже есть сечение в файле .rsc (то есть в файле RSECTION), вы можете импортировать его в RFEM 6 или RSTAB 9 с помощью опции «Импорт сечения из RSECTION», показанной на рисунке 3. Затем все, что вам нужно сделать, это выбрать интересующий файл .rsc (Рисунок 4), и сечение будет готово к использованию.

Обратите внимание, что сечение SHAPE-THIN можно также импортировать в RFEM 6 или RSTAB 9 с помощью программы RSECTION 1. Однако для этого необходимо сначала открыть существующий файл SHAPE-THIN в RSECTION 1. Вы можете изменить и пересчитать его, если необходимо, но важно, чтобы вы сохранили его как сечение RSECTION. Таким образом, сечение можно импортировать в RFEM 6 или RSTAB 9, выполнив процедуру, описанную выше для импорта сечений RSECTION в RFEM 6/RSTAB 9.

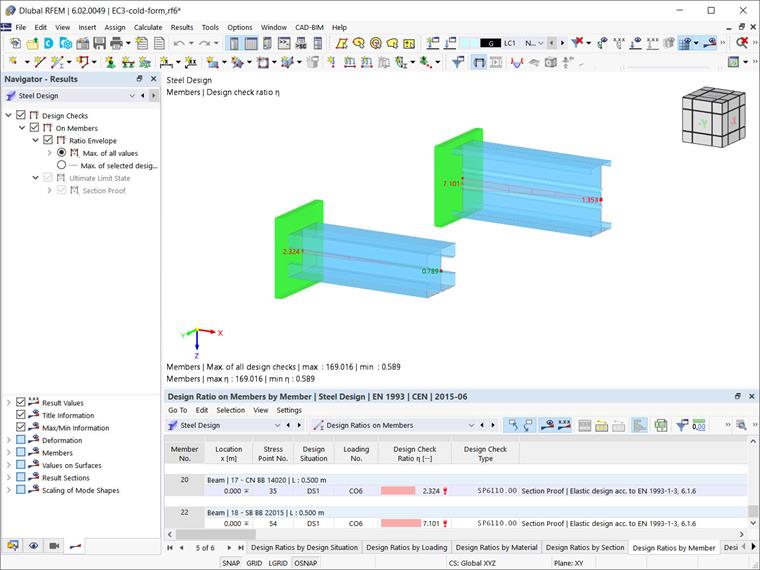

После выполнения расчета стальных конструкций вам будут доступны результаты как в табличной, так и в графической форме. Например, в таблице, показанной на рисунке 5, вы можете увидеть расчетные соотношения по стержням, а также типы расчетных проверок и их описание.

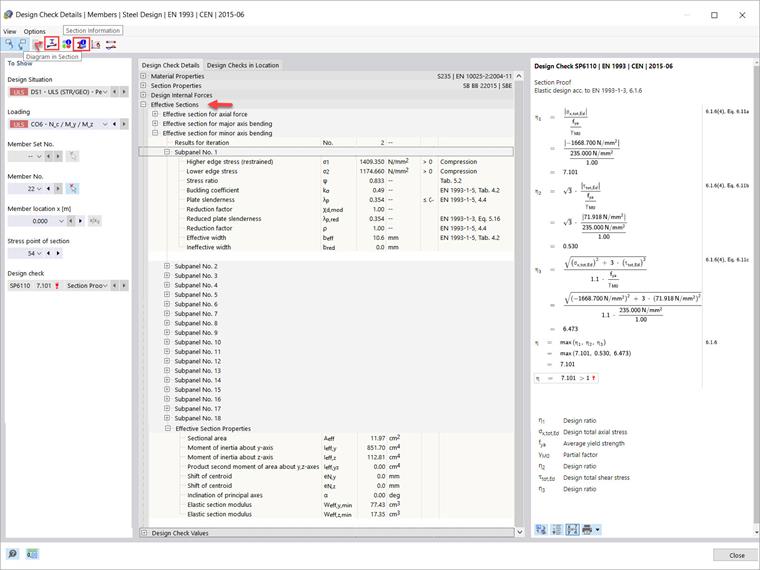

Возможно, вас еще больше заинтересуют подробности проверки конструкции, показанные на рисунке 6 (доступном через значок «Подробности проверки конструкции»). Они отражают некоторые из самых больших преимуществ конструкции, представленной в этой статье, такие как расчет эффективных сечений для осевой силы, изгиба по главной оси и изгиба по малой оси, которые, как правило, трудно рассчитать вручную.

Более подробная информация также в вашем распоряжении. Например, вы можете использовать значки, указанные в верхнем левом углу окна «Подробности проверки конструкции», чтобы открыть дополнительные диалоговые окна, включая данные о результатах. Первое - это окно «Диаграммы результатов в разрезе».

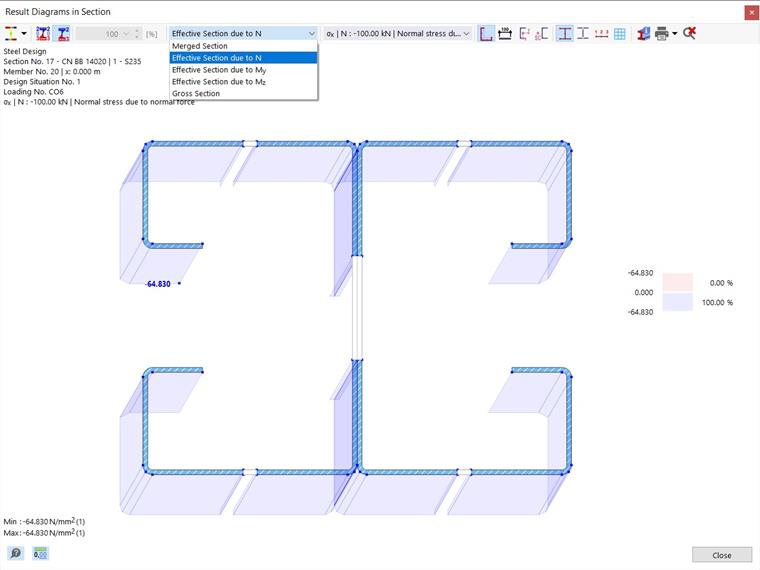

Это может быть очень полезно для вас, поскольку показывает оценку напряжений для всех рассчитанных эффективных сечений. Он обеспечивает графическое представление результирующих напряжений для эффективных сечений, включая редукции, уменьшенные толщины и расчетные напряжения (рисунок 7). Вы можете сами решить, какие результаты отображать.

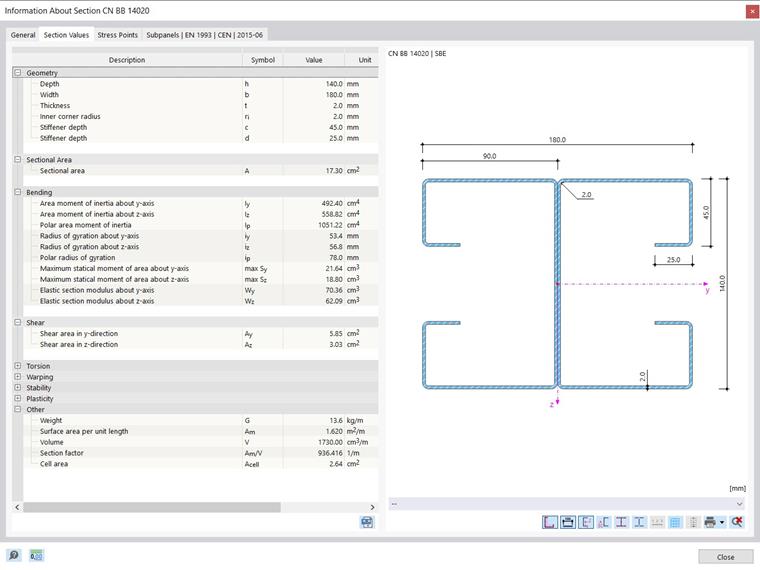

Наконец, вы можете увидеть всю информацию о разделе, щелкнув значок «Информация о разделе». Вы можете найти этот значок в окне «Подробности проверки конструкции» (рисунок 6), а также в таблице «Расчет стальных конструкций», показанной на рисунке 5. В окне «Информация о сечении», которое открывается при нажатии на значок, вся информация по интересующему сечению холодной формовки организована в соответствующие разделы и доступна вам, как показано на рисунке 8.


Автор

Irena Kirova отвечает за написание технических статей и техподдержку пользователей ПО Dlubal.

Ссылки
Ссылки
  1. Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
  2. Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
