在 RFEM 6 中设计冷弯型钢截面

RFEM 6 中的一个新功能是按照 EN 1993-1-3 第 6.1.6 节[1]对冷弯型钢截面进行设计。 该功能提供以下选项：

• 从 RFEM 6 截面数据库和 RSECTION 1 中计算所有冷弯薄壁截面
• 计算冷弯薄壁截面的轴力、长轴弯曲和短轴弯曲
• 计算所有有效截面的应力，并以图形方式显示结果应力
• 有效截面的图形表示，包括折减和折减厚度
• 防火设计按照 EN 1993-1-3 第 6.1.6 节 [1] 和 EN 1993-1-2 第 4.2.1 节[2]

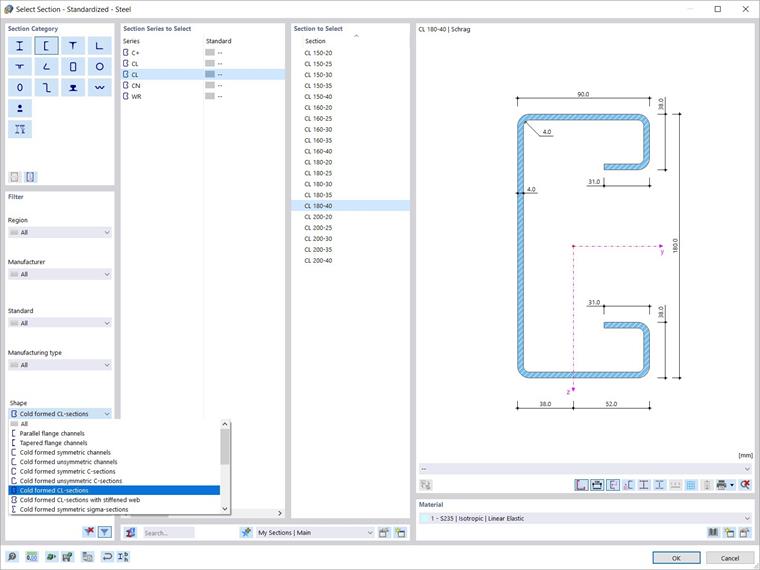

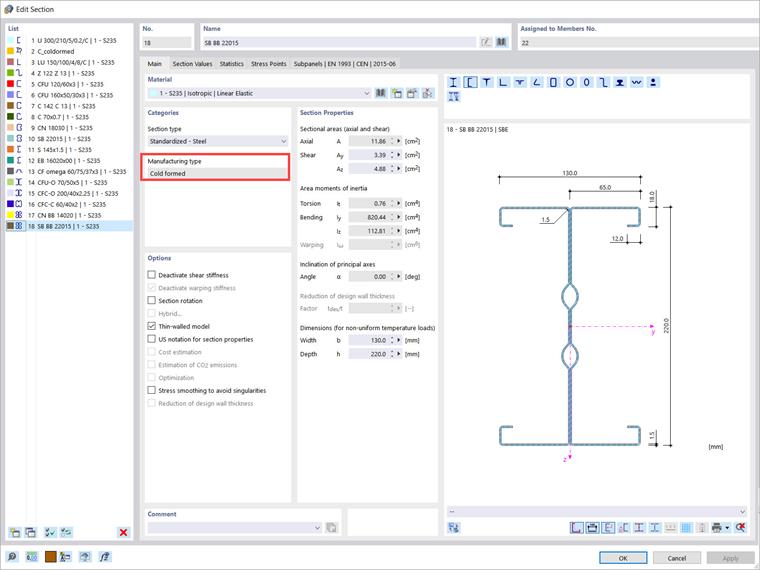

在进行设计和计算时，必须将截面定义为“冷弯”（图1）。 您可以使用“形状”过滤器轻松搜索库，然后导入可用的冷弯薄壁截面，如图2所示。

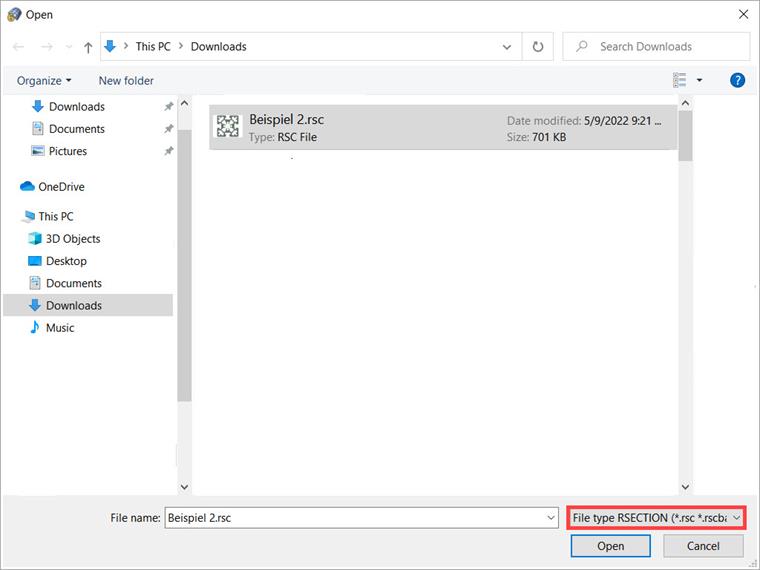

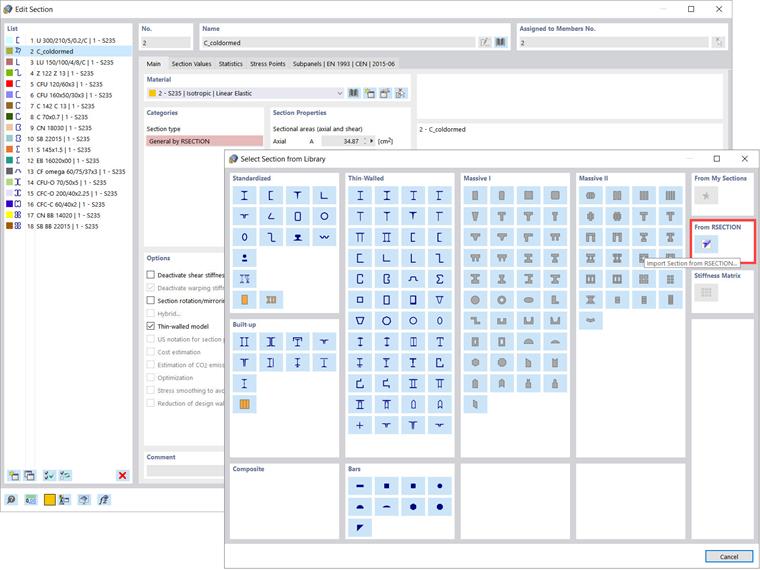

您不仅可以在 RFEM 6 截面数据库中设计所有冷弯型钢截面，还可以在 RSECTION 1 中设计冷弯薄壁截面。 如果您已经在 .rsc 文件（即 RSECTION 文件）中拥有该截面，则可以使用“从 RSECTION 导入截面”选项将其导入到 RFEM 6 或 RSTAB 9 中，如图 3 所示。 然后，您只需选择感兴趣的 .rsc 文件（图 4），即可使用该截面。

请注意，在 RFEM 6 或 RSTAB 9 中也可以使用 RSECTION 1 导入 SHAPE-THIN 截面。 但是，为此必须首先打开 RSECTION 1 中现有的 SHAPE-THIN 文件。 如有必要，可以对其进行修改和重新计算，但请务必将其保存为 RSECTION 截面。 按照上述在 RFEM 6/RSTAB 9 中导入 RSECTION 截面的步骤，可以将该截面导入到 RFEM 6 或 RSTAB 9 中。

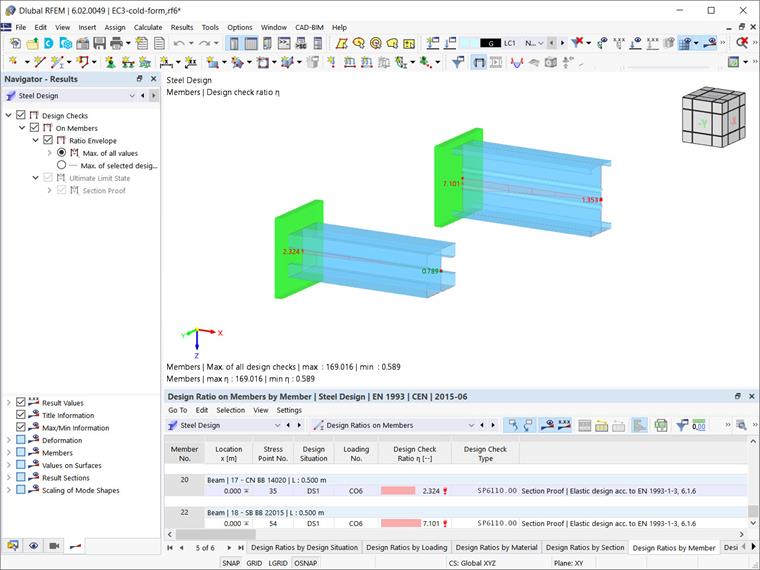

完成钢筋设计后，您可以以表格和图形的形式获得结果。 例如，在图 5所示的表格中，您可以看到按杆件的设计利用率以及设计验算的类型和说明。

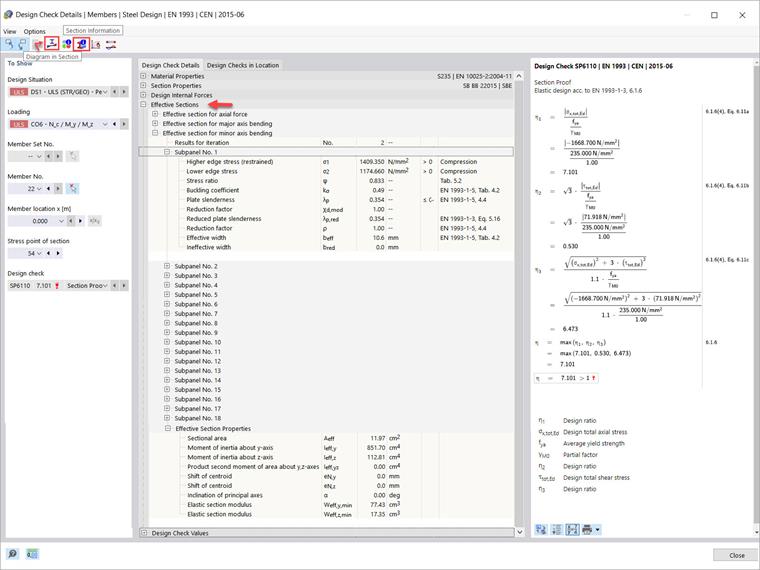

您可能对图 6 中显示的设计验算细节（通过设计验算细节图标可用）更感兴趣。 它们体现了本文介绍的设计的一些最大优点，例如计算通常难以手动计算的轴力、长轴弯曲和短轴弯曲的有效截面。

您也可以随时了解更多详细信息。 例如，您可以使用“设计检查详细信息”窗口左上角的图标打开更多包含结果数据的对话框。 第一个是“结果截面图”窗口。

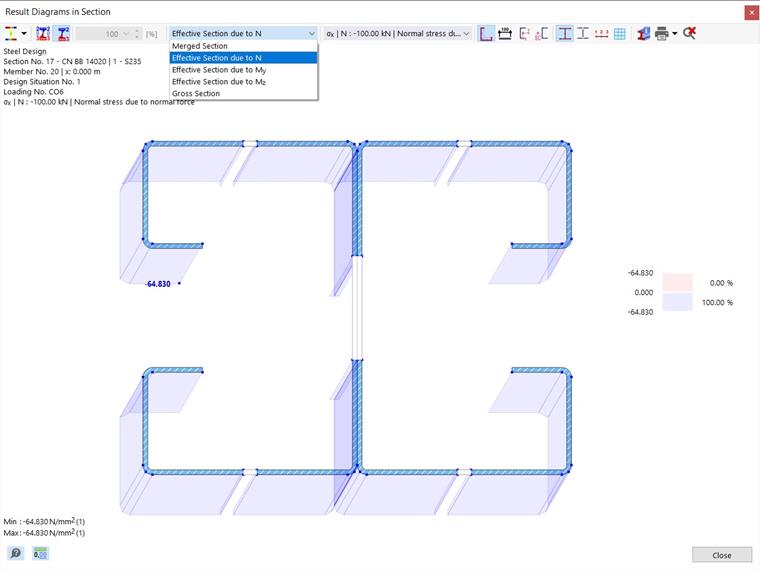

这对您非常有用，因为它显示了所有计算的有效截面的应力评估。 它提供了有效截面应力的图形表示，包括折减、折减厚度和计算得出的应力（图 7）。 您可以自己决定显示哪些结果。

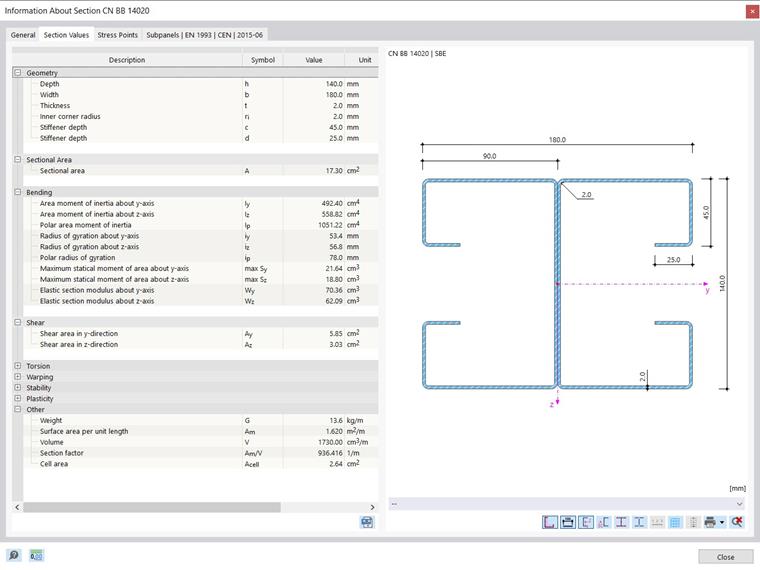

最后，您可以通过单击“截面信息”图标查看截面的所有信息。 您可以在“设计检查细节”窗口（图6）和图5所示的“钢结构设计”表格中找到该图标。 点击 图标打开“截面信息”窗口，所有关于冷弯薄壁截面的信息都集中在相应的栏中，如图 8 所示。
