Progettazione di sezioni di acciaio piegate a freddo in RFEM 6

Una nuova caratteristica di RFEM 6 è la progettazione di sezioni di acciaio piegate a freddo secondo EN 1993-1-3, Sezione 6.1.6 [1]. Questa funzione fornisce le seguenti opzioni:

• Progettazione di tutte le sezioni piegate a freddo dal database delle sezioni RFEM 6 e RSECTION 1
• Calcolo delle sezioni efficaci piegate a freddo per forza assiale, flessione dell'asse maggiore e flessione dell'asse minore
• Valutazione delle tensioni da tutte le sezioni trasversali efficaci calcolate e rappresentazione grafica delle tensioni risultanti
• Rappresentazione grafica delle sezioni efficaci comprese le riduzioni e gli spessori ridotti
• Progettazione antincendio secondo EN 1993-1-3, sezione 6.1.6 [1] e EN 1993-1-2, sezione 4.2.1 [2]

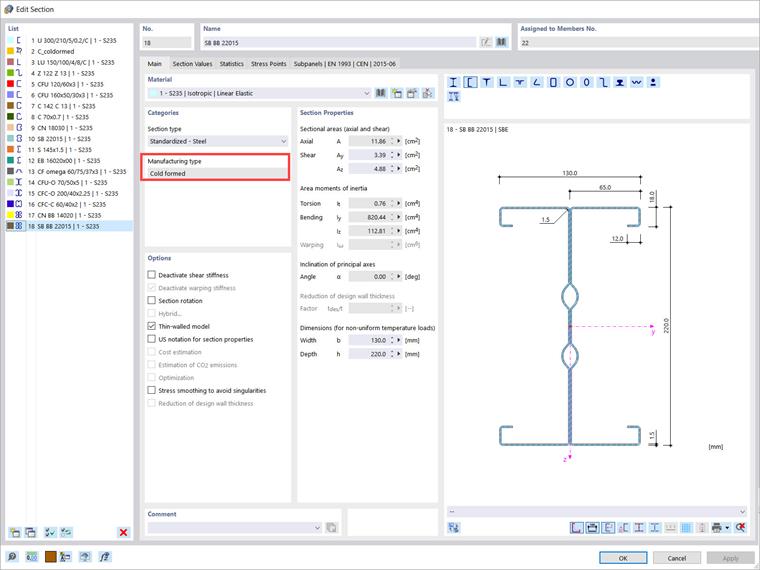

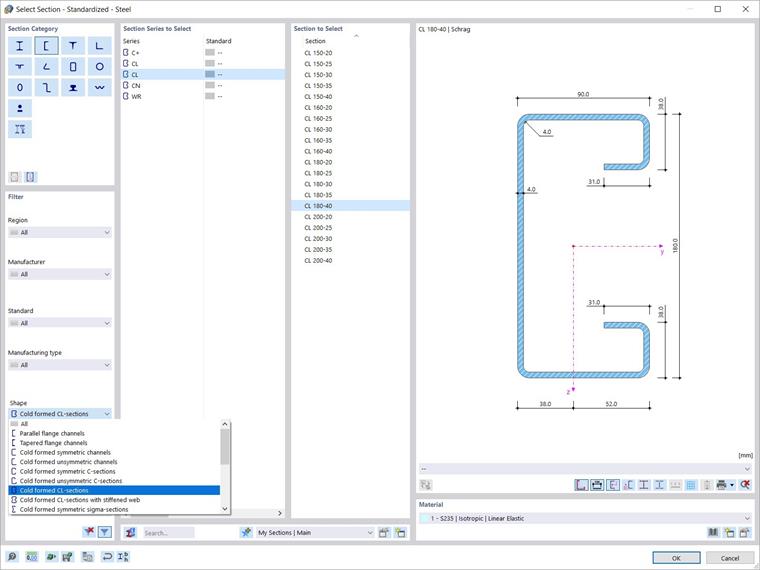

Per eseguire la verifica e il calcolo, è importante che la sezione sia definita come "formata a freddo" (Figura 1). È possibile cercare facilmente nella libreria utilizzando il filtro "Forma" e importare le sezioni formate a freddo disponibili come mostrato nell'immagine 2.

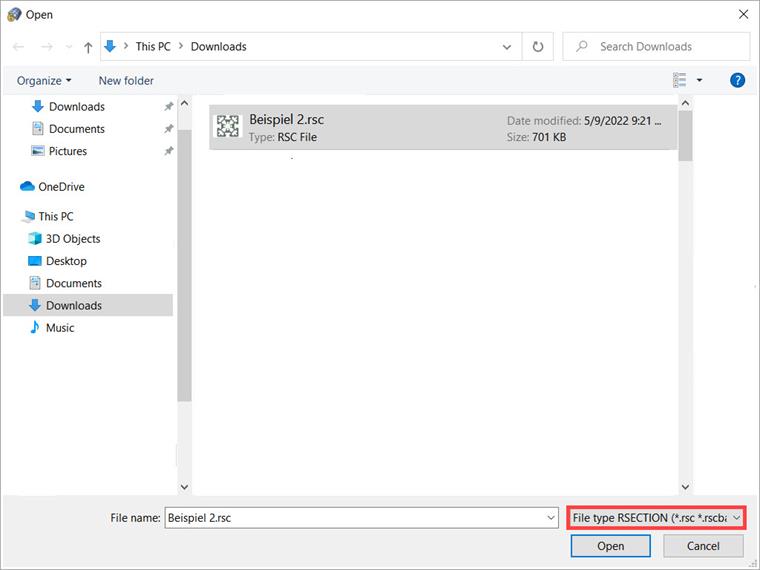

Non solo è possibile progettare tutte le sezioni piegate a freddo dal database delle sezioni di RFEM 6, ma è anche possibile progettare sezioni piegate a freddo da RSECTION 1. Se hai già la sezione in un file .rsc (cioè, il file RSECTION), puoi importarla in RFEM 6 o RSTAB 9 usando l'opzione "Importa sezione da RSECTION" mostrata nell'immagine 3. Quindi, tutto ciò che devi fare è selezionare il file .rsc di interesse (Immagine 4) e la sezione trasversale è pronta per l'uso.

Si noti che è anche possibile importare una sezione trasversale SHAPE-THIN in RFEM 6 o RSTAB 9 con l'aiuto del programma RSECTION 1. Per fare ciò, tuttavia, è necessario prima aprire il file SHAPE-THIN esistente in RSECTION 1. È possibile modificarlo e ricalcolarlo, se necessario, ma è importante salvarlo come una sezione trasversale RSECTION. In questo modo, la sezione trasversale è disponibile per l'importazione in RFEM 6 o RSTAB 9 seguendo la procedura descritta sopra per l'importazione di sezioni trasversali RSECTION in RFEM 6/RSTAB 9.

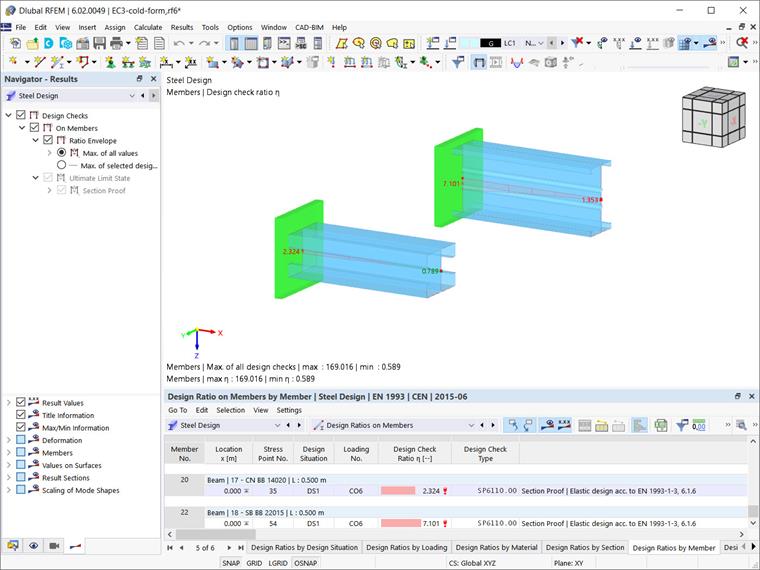

Una volta eseguita la verifica dell'acciaio, i risultati sono disponibili sia in forma tabellare che grafica. Ad esempio, nella tabella mostrata nell'immagine 5 è possibile vedere i rapporti di progetto per aste, nonché i tipi di verifica e la loro descrizione.

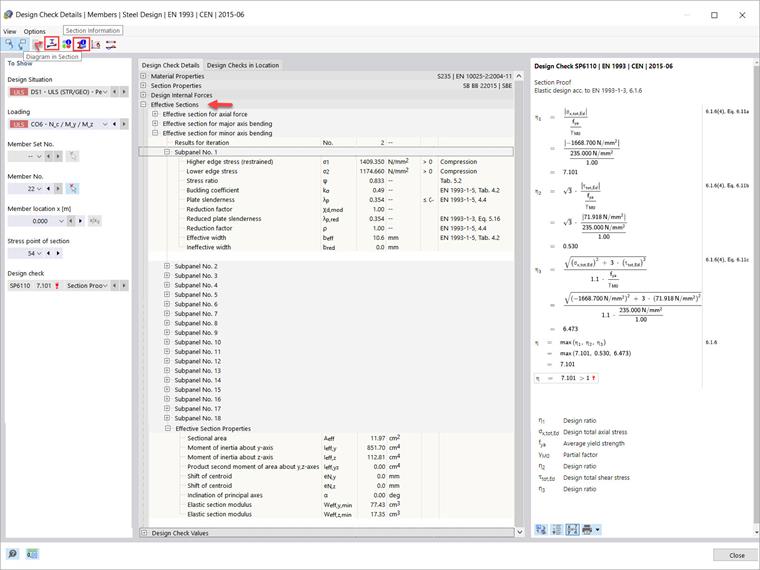

Potresti essere ancora più interessato ai dettagli della verifica di progetto mostrati nell'immagine 6 (disponibile tramite l'icona Dettagli della verifica di progetto). Riflettono alcuni dei maggiori vantaggi del progetto presentato in questo articolo, come il calcolo delle sezioni efficaci per la forza assiale, la flessione dell'asse maggiore e la flessione dell'asse minore, che sono generalmente difficili da calcolare manualmente.

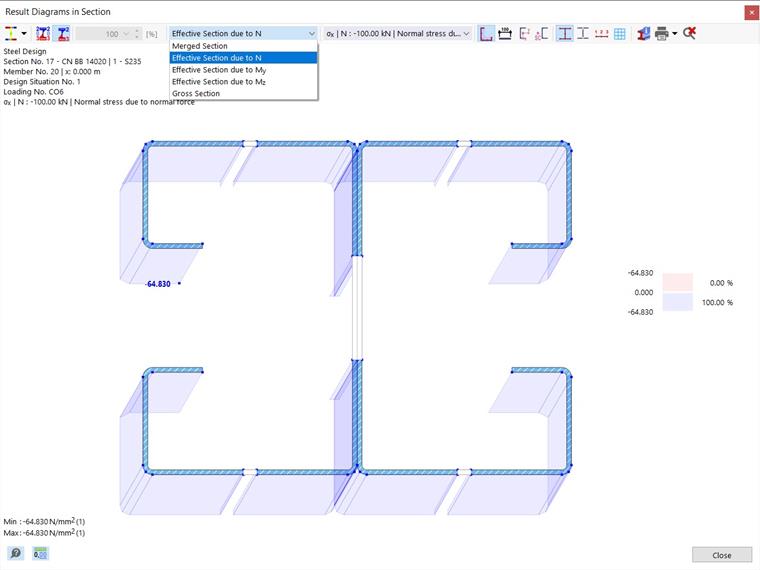

Ulteriori dettagli sono anche a tua disposizione. Ad esempio, è possibile utilizzare le icone indicate in alto a sinistra nella finestra "Dettagli verifica verifica" per aprire ulteriori finestre di dialogo che includono i dati dei risultati. La prima è la finestra "Diagrammi dei risultati nella sezione".

Questo può essere molto utile per te in quanto mostra la valutazione delle tensioni per tutte le sezioni trasversali efficaci calcolate. Fornisce una rappresentazione grafica delle tensioni risultanti per le sezioni trasversali efficaci, comprese le riduzioni, gli spessori ridotti e le tensioni calcolate (Figura 7). Puoi decidere tu stesso quali risultati devono essere visualizzati.

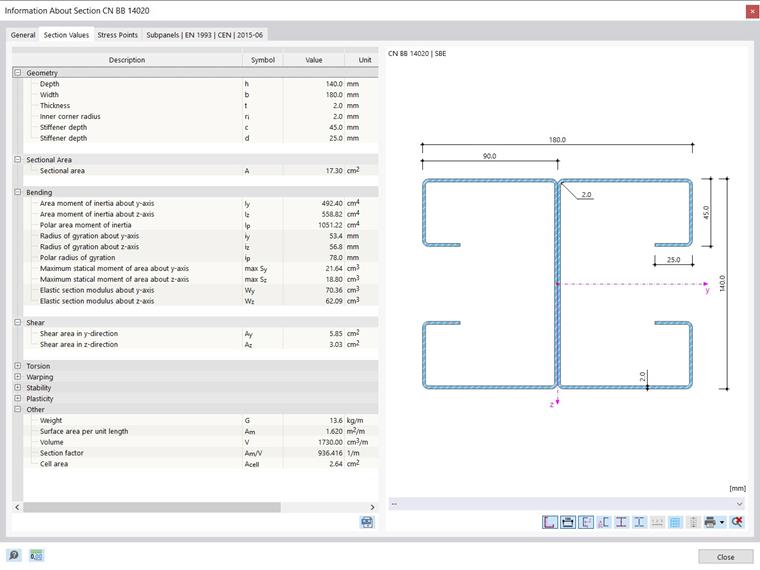

Infine, puoi vedere tutte le informazioni per la sezione facendo clic sull'icona "Informazioni sulla sezione". È possibile trovare questa icona nella finestra "Dettagli verifica progetto" (Figura 6), ma anche nella tabella "Verifica acciaio" mostrata nell'immagine 5. Nella finestra "Informazioni sulla sezione", che si apre facendo clic sull'icona, tutte le informazioni per la sezione piegata a freddo di interesse sono organizzate in sezioni pertinenti e disponibili come mostrato nell'immagine 8.
