Nowością w programie RFEM 6 jest wymiarowanie profili stalowych formowanych na zimno zgodnie z EN 1993-1-3, Rozdział 6.1.6 [1]. Ta funkcja udostępnia następujące opcje:
- Wymiarowanie wszystkich profili zimnogiętych z bazy danych przekrojów w programie RFEM 6 i RSECTION 1
- Obliczanie przekrojów efektywnych formowanych na zimno dla siły osiowej, zginania w osi dużej i zginania w osi słabej
- Ocena naprężeń ze wszystkich obliczonych przekrojów efektywnych i graficzne przedstawienie naprężeń wynikowych
- Graficzne przedstawienie przekrojów efektywnych z uwzględnieniem redukcji i redukcji grubości
- Projektowanie w warunkach pożaru zgodnie z EN 1993-1-3, rozdział 6.1.6 [1] i EN 1993-1-2, rozdział 4.2.1 [2]

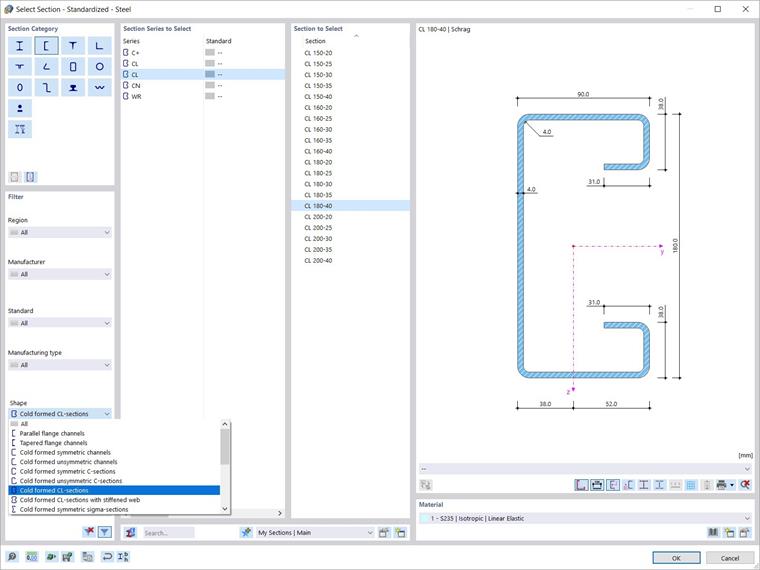

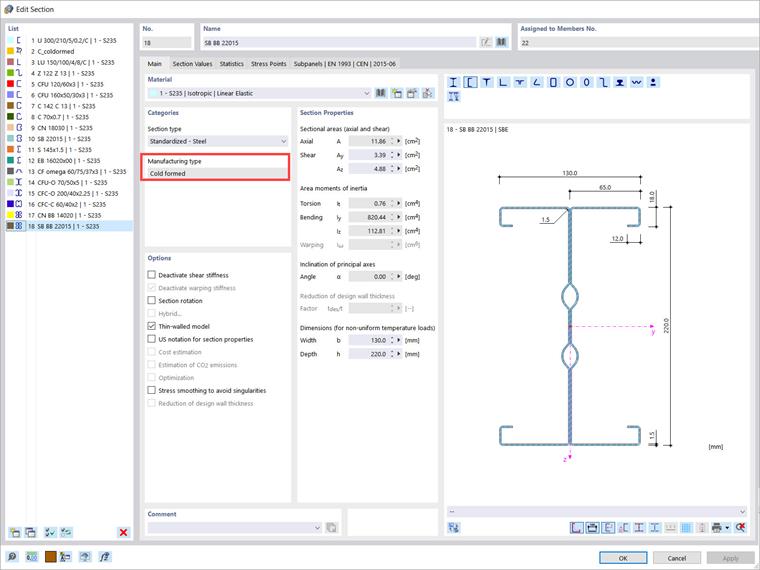

Aby przeprowadzić obliczenia i obliczenia, należy zdefiniować przekrój jako „formowany na zimno” (rys. 1). Za pomocą filtru „Kształt” można łatwo przeszukać bibliotekę i zaimportować dostępne profile formowane na zimno, jak pokazano na rysunku 2.

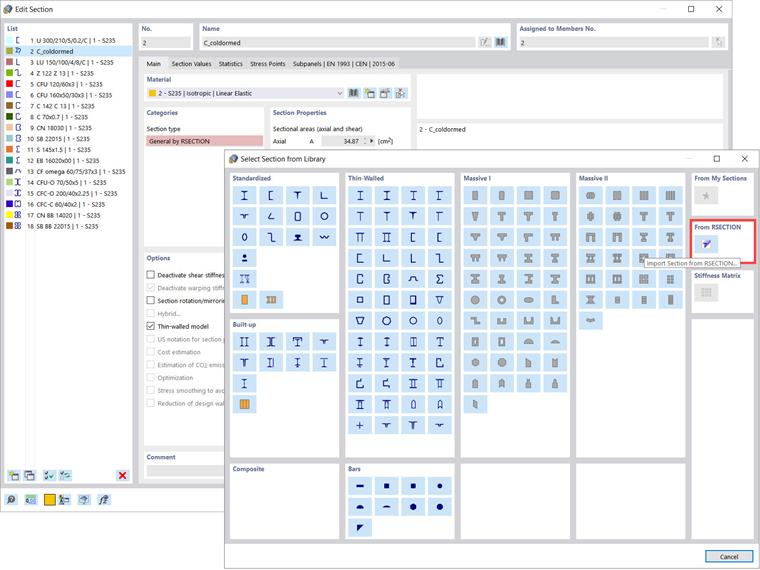

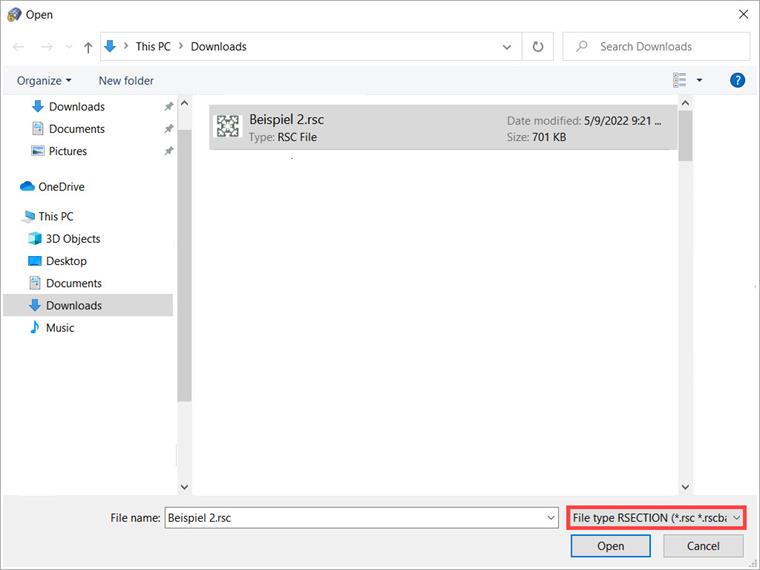

Możliwe jest wymiarowanie nie tylko wszystkich przekrojów na zimno z bazy danych przekrojów w programie RFEM 6, ale również przekrojów z RSECTION 1. Jeżeli przekrój jest już zapisany w pliku .rsc (tj. RSECTION), można go zaimportować do programu RFEM 6 lub RSTAB 9 za pomocą opcji „Importuj przekrój z RSECTION” pokazanej na rysunku 3. Następnie wystarczy wybrać żądany plik .rsc (zdjęcie 4) i przekrój jest gotowy do użycia.
Należy pamiętać, że za pomocą programu RSECTION 1 można również zaimportować przekrój SHAPE-THIN do programu RFEM 6 lub RSTAB 9. Aby to zrobić, należy najpierw otworzyć istniejący plik SHAPE-THIN w RSECTION 1. W razie potrzeby można go zmodyfikować i ponownie obliczyć, ale ważne jest, aby zapisać go jako przekrój PRZEKRÓJ. W ten sposób przekrój można zaimportować do programu RFEM 6 lub RSTAB 9, postępując zgodnie z procedurą opisaną powyżej dla importu przekrojów RSECTION do programu RFEM 6/RSTAB 9.

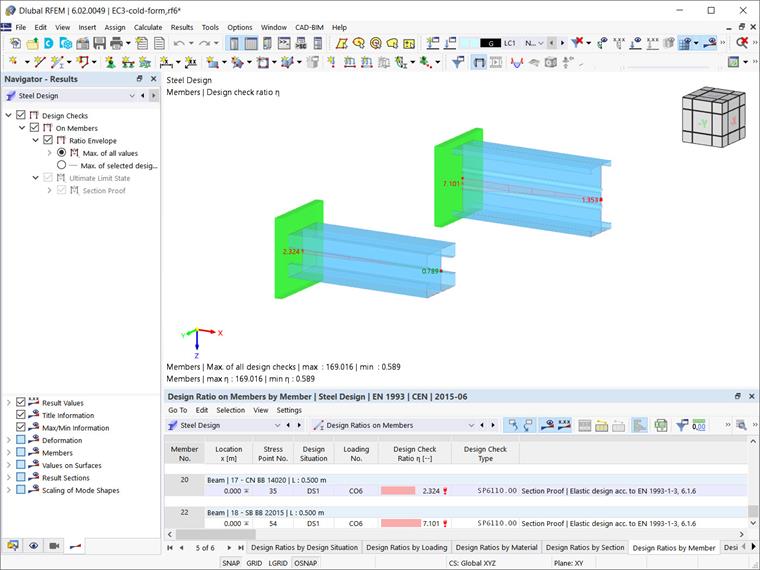

Po zakończeniu wymiarowania stali wyniki są dostępne w formie tabelarycznej i graficznej. Na przykład w tabeli pokazanej na rysunku 5 można zobaczyć stopnie wykorzystania według prętów, a także typy kontroli obliczeń i ich opis.

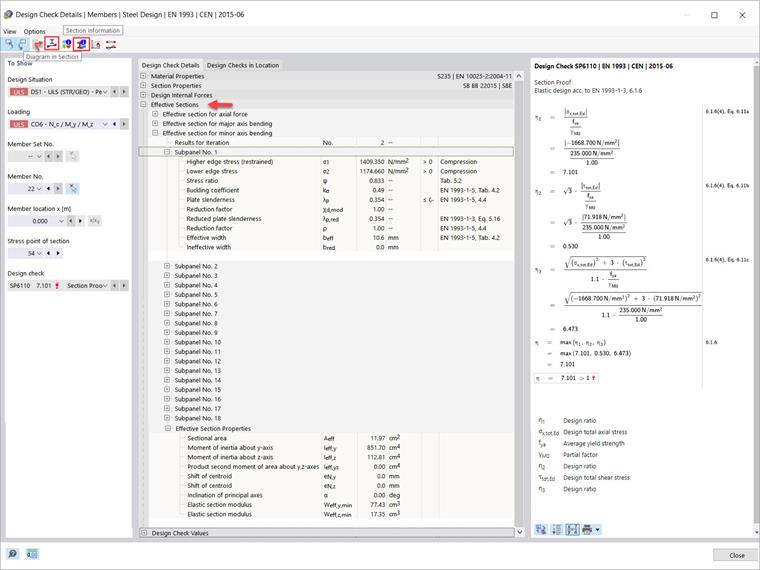

Szczegółowe informacje dotyczące kontroli konstrukcji mogą być jeszcze bardziej interesujące z rysunku 6 (dostępne po kliknięciu ikony Szczegóły kontroli konstrukcji). Odzwierciedlają one niektóre z największych zalet obliczeń przedstawionych w tym artykule, takie jak obliczanie przekrojów efektywnych dla siły osiowej, zginania w osi dużej i zginania w osi słabej, które na ogół są trudne do obliczenia ręcznego.
Dalsze szczegóły są również do Państwa dyspozycji. Na przykład można użyć ikon wskazanych w lewym górnym rogu okna „Szczegóły kontroli projektu”, aby otworzyć dalsze okna dialogowe, w tym dane wyników. Pierwszym z nich jest okno "Wykresy wyników w przekroju".

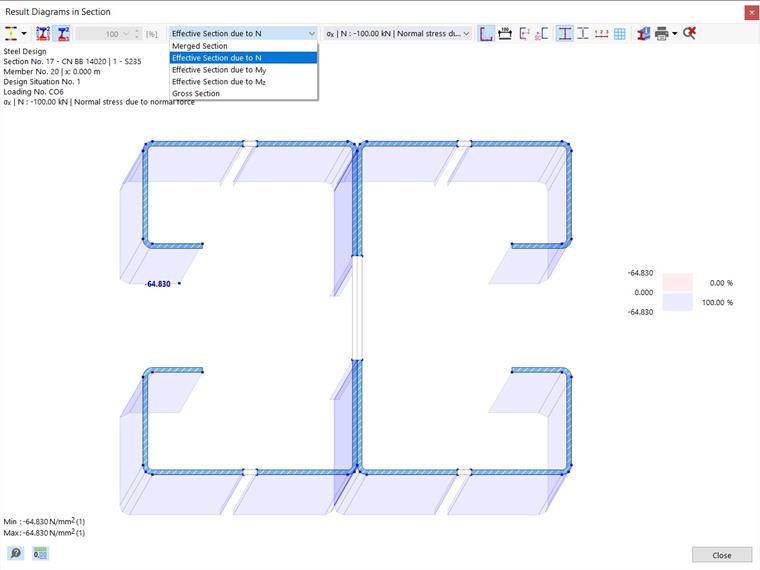

Może to być bardzo przydatne, ponieważ pokazuje ocenę naprężeń dla wszystkich obliczonych przekrojów efektywnych. Zapewnia graficzną reprezentację naprężeń wynikowych dla przekrojów efektywnych, w tym redukcji, redukcji grubości i naprężeń obliczonych (rys. 7). Możesz sam zdecydować, które wyniki mają być wyświetlane.

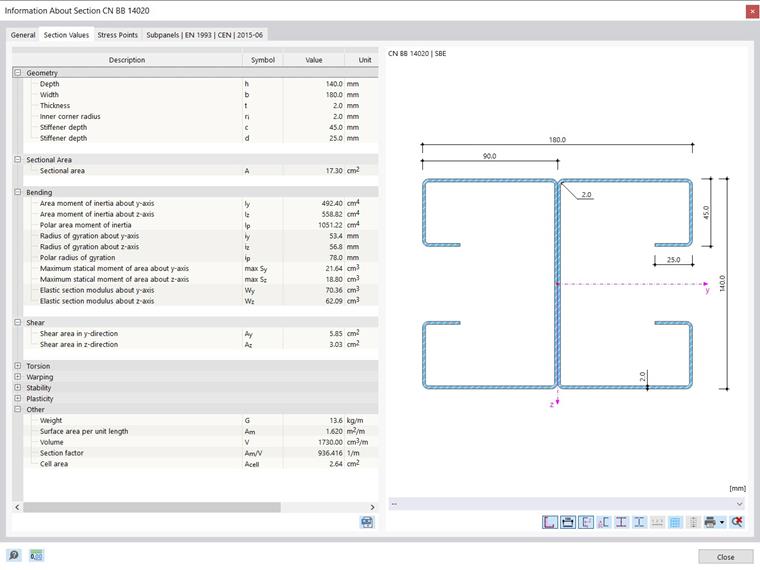

Wszystkie informacje o przekroju można wyświetlić, klikając ikonę „Informacje o przekroju”. Ikonę tę można znaleźć w oknie „Szczegóły kontroli projektu” (zdjęcie 6), ale także w tabeli „Wymiarowanie stali” pokazanej na ilustracji 5. W oknie „Informacje o przekroju”, które można otworzyć po kliknięciu na tę ikonę, wszystkie informacje dotyczące wybranego przekroju są uporządkowane w odpowiednich sekcjach i dostępne dla użytkownika, jak pokazano na rys. 8.
