Определение эффективной длины в RFEM 6

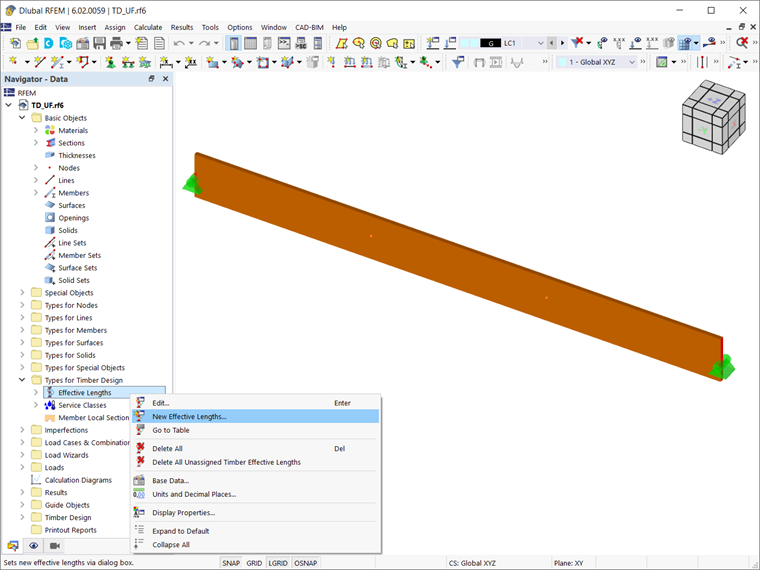

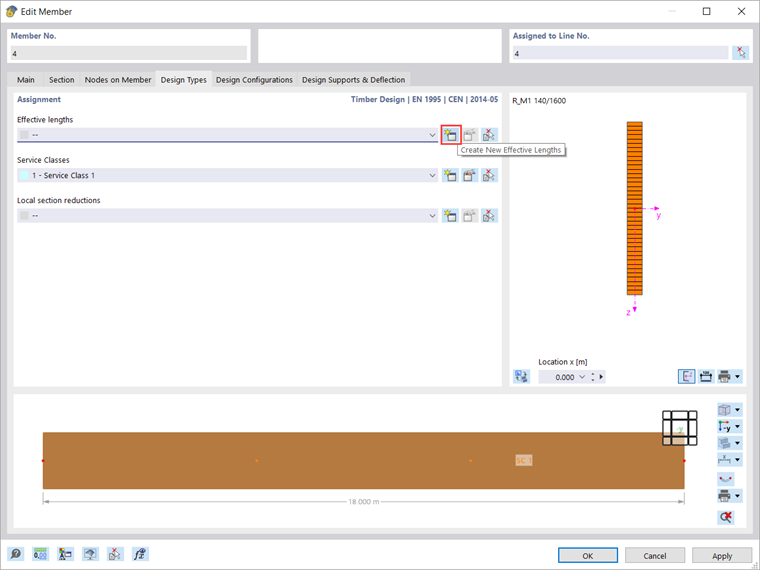

Если вы уже работали с RFEM 6, то вы, вероятно, знаете, что эффективная длина не является локальной настройкой только для одного элемента. Это означает, что каждая эффективная длина, заданная в программе, может быть назначена нескольким элементам или наборам элементов одновременно. Диалоговое окно "Эффективная длина" может быть открыто как через вкладку Данные навигатора (Изображение 1), так и через вкладку Типы проектирования окна элемента (Изображение 2).

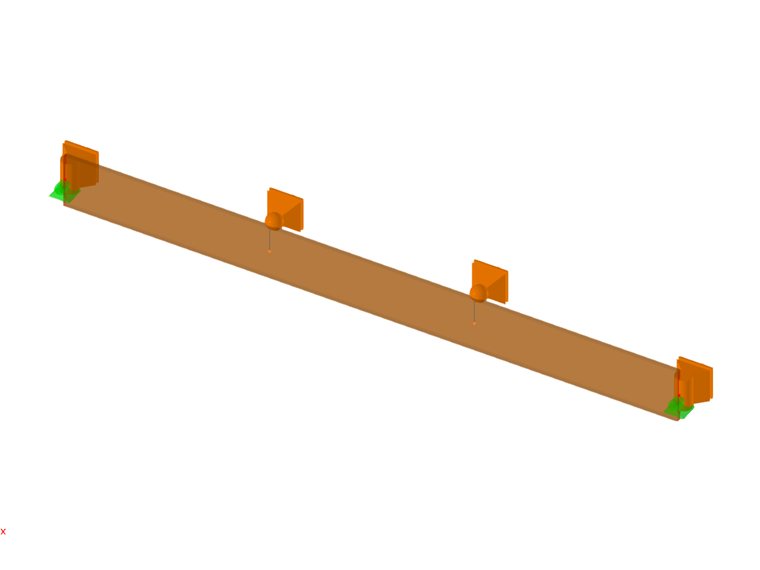

Промежуточные узловые опоры без эксцентриситета

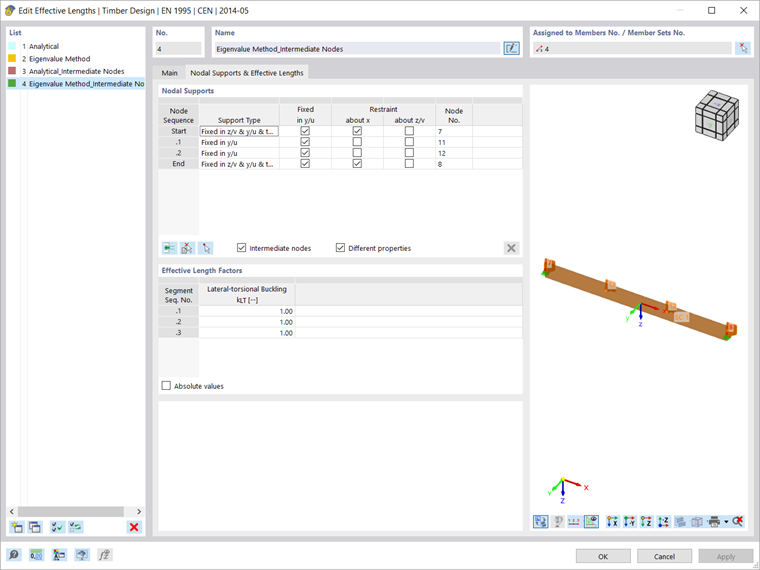

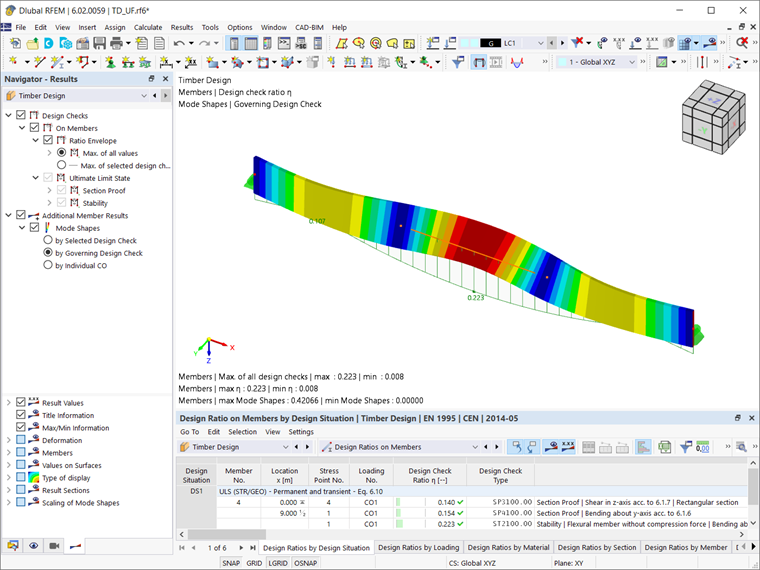

Сначала давайте рассмотрим результаты, когда эффективная длина для бокового кручения определяется с учетом узловых опор, заданных на Изображении 3 (то есть без введения эксцентриситета). Вы можете увидеть, что в дополнение к начальным и конечным узлам, добавлены два промежуточных узла с различными свойствами, как показано на изображении. Это графически представлено в представлении на правой стороне диалогового окна. Заданная таким образом эффективная длина затем назначается элементу, и результаты проектирования деревянных конструкций показаны на Изображении 4.
Как уже упоминалось во введении, существует специфическая для RFEM 6 функция для определения критического момента изгиба, с помощью которой можно назначать эксцентриситет узловым опорам. Эксцентриситет относится к боковой опоре в y/u и может иметь стабилизирующее или дестабилизирующее воздействие на боковое кручение, в зависимости от положения сжатой полки. Это показано на примере путем назначения эксцентриситета двум промежуточным опорам.

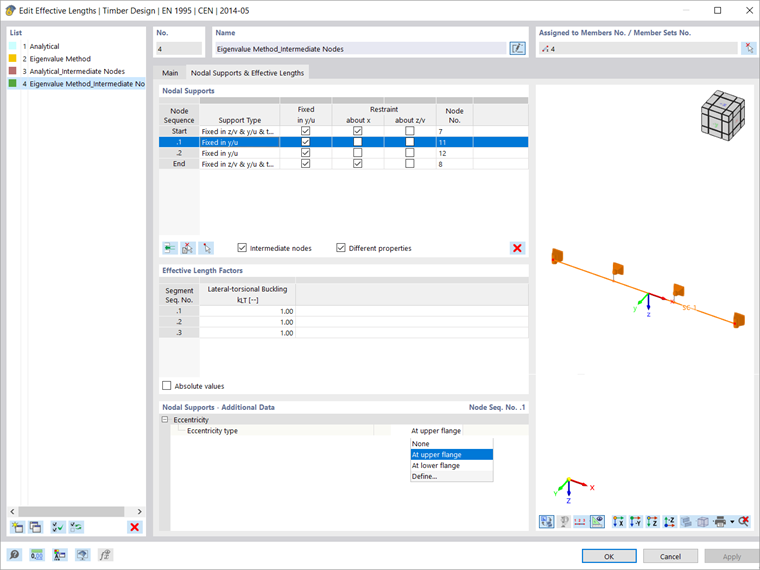

Для назначения эксцентриситета опорам откройте вкладку диалога "Узловые опоры и эффективные длины" и выберите промежуточные узлы в секции "Узловые опоры" (Изображение 5). Вы заметите, что теперь в нижней части диалогового окна доступен новый раздел, в котором можно задать дополнительные данные для узловой опоры. Таким образом, вы можете определить опору на верхней или нижней полке. У вас также есть возможность вручную определить эксцентриситет. Обратите внимание, что запись относится к выбранной выше строке в таблице "Узловые опоры". В данном примере две промежуточные узловые опоры определены на верхней полке, что можно также увидеть в представлении на правой стороне диалогового окна.

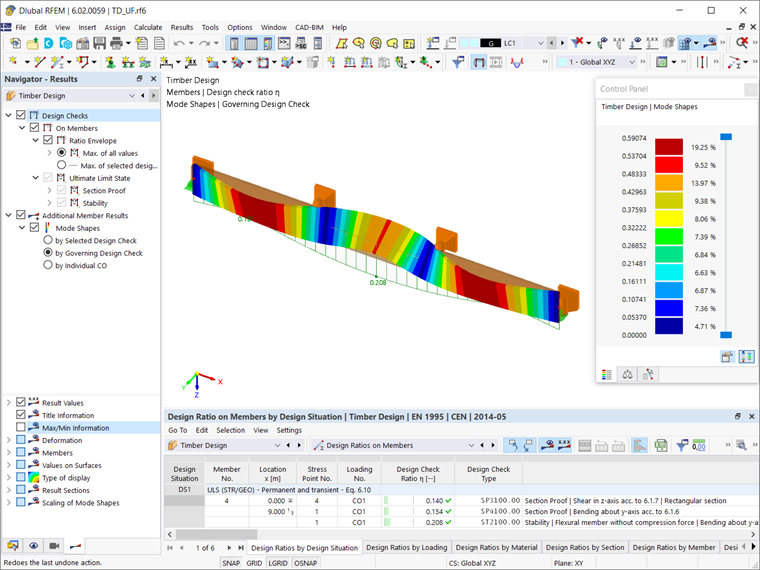

При определении промежуточных узловых опор на верхней полке результаты отображаются, как показано на Изображении 6.
Итог
Раздел диалога “Узловые опоры — дополнительные данные” отображается на вкладке “Узловые опоры и эффективные длины”, если в качестве опоры определена пружина или если имеется боковая поддержка в y/u без жесткой фиксации вокруг x. Запись относится к выбранной строке в таблице "Узловые опоры". С этой специфической для RFEM 6 функцией вы можете определить эксцентриситет, который может иметь стабилизирующее или дестабилизирующее воздействие на боковое кручение, в зависимости от положения сжатой полки. Доступен список для определения опоры на верхней или нижней полке. Также имеется возможность определить опору вручную, задав значение эксцентриситета ez. Это затем учитывается соответствующим образом в результатах анализа устойчивости.
