Přiřazení excentricity uzlovým podporám při posouzení stability prutů

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

Model | KB 001846 | Dřevěný nosník

Zadání vzpěrné délky v programu RFEM 6

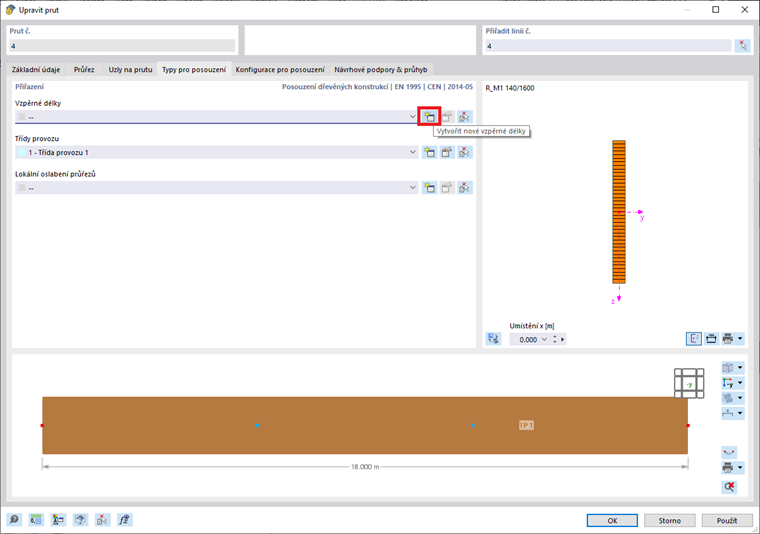

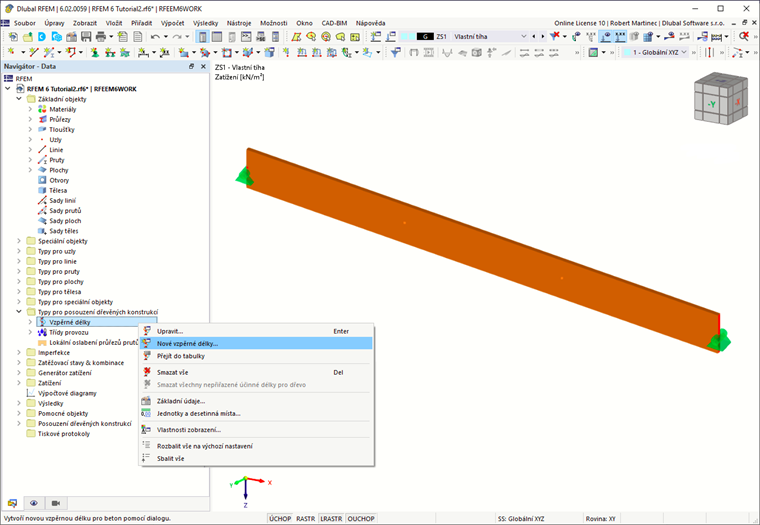

Pokud jste již pracovali s programem RFEM 6, pravděpodobně víte, že vzpěrná délka není lokální nastavení pouze jednoho prutu. To znamená, že každé vzpěrné délce definované v programu může být přiřazeno několik prutů nebo sad prutů současně. Dialog "Vzpěrná délka" lze tedy otevřít jak z navigátoru Data (obrázek 2), tak ze záložky Typy pro posouzení v dialogu prutu (obrázek 3).

Mezilehlé uzlové podpory bez excentricity

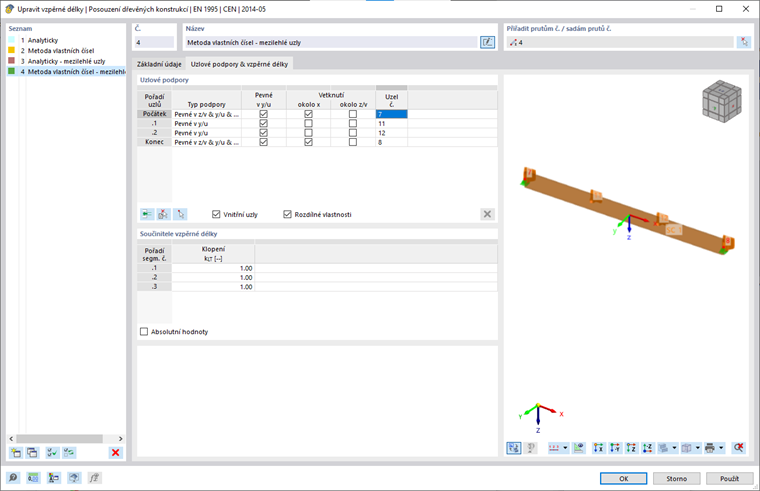

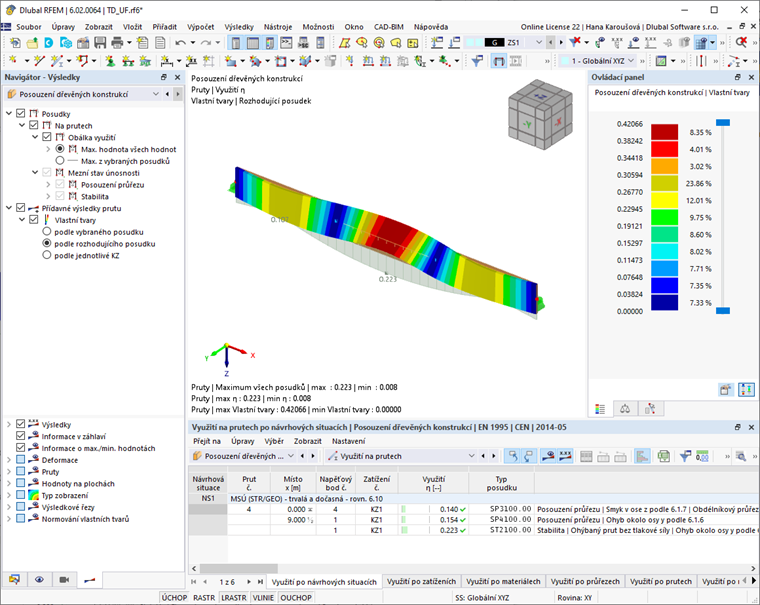

Podívejme se nejprve na výsledky, které jsou vypočítány pomocí vzpěrné délky pro klopení stanovené na základě uzlových podpor definovaných na obrázku 4 (tj. bez zavedení excentricity). Je vidět, že kromě počátečního a koncového uzlu jsou vloženy dva vnitřní uzly s rozdílnými vlastnostmi, jak je znázorněno na obrázku. To je graficky znázorněno v grafice na pravé straně dialogu. Takto definovaná vzpěrná délka se přiřadí prutu a výsledky Posouzení dřevěných konstrukcí se zobrazí na obrázku 5.

Jak již bylo zmíněno v úvodu, existuje v programu RFEM 6 unikátní funkce pro výpočet kritického ohybového momentu s přiřazením excentricit uzlovým podporám. Excentricita se vztahuje k boční podpoře v y/u a může mít v závislosti na poloze tlačené pásnice stabilizační nebo destabilizační účinek na klopení. To je znázorněno na příkladu přiřazením excentricity oběma mezilehlým podporám.

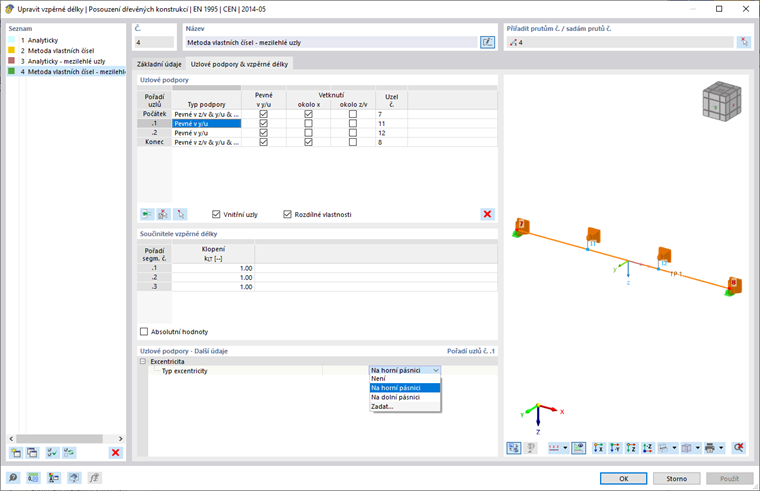

Pro přiřazení excentricity podporám otevřete záložku "Uzlové podpory a vzpěrné délky" a v sekci "Uzlové podpory" vyberte vnitřní uzly (obrázek 6). Všimněte si, že v dolní části dialogu je nyní k dispozici nová sekce, ve které lze zadat další údaje pro uzlové podpory. Lze tak zadat podporu na horní nebo dolní pásnici. Kromě toho máte možnost zadat excentricitu ručně. Nezapomeňte, že zadání se vztahuje na řádek vybraný výše v tabulce "Uzlové podpory". V tomto příkladu jsou obě mezilehlé uzlové podpory definovány na horním pásnici, jak je vidět v grafice na pravé straně dialogu.

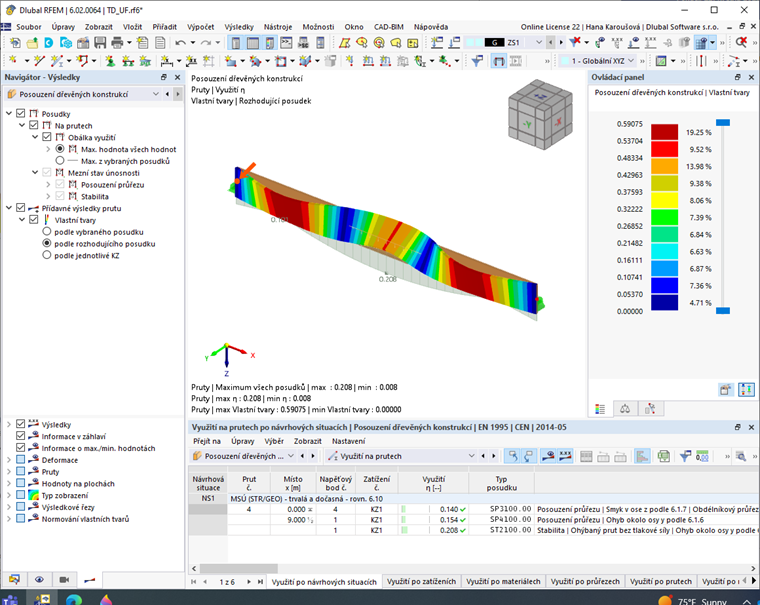

Výsledky se zadanými mezilehlými uzlovými podporami na horním pásnici jsou na obrázku 7.

Závěr

Pokud byla definována pružná podpora nebo existuje boční podpora v y/u bez omezení okolo x, zobrazí se v záložce „Uzlové podpory & vzpěrné délky“ nová sekce dialogu „Uzlové podpory - další údaje“. Položka se vztahuje na řádek vybraný v tabulce "Uzlové podpory". Pomocí této unikátní funkce programu RFEM 6 lze zadat excentricitu, která může mít v závislosti na poloze tlačené pásnice stabilizační nebo destabilizační účinek na klopení. Pro zadání podpory na horní nebo dolní pásnici je k dispozici výběrový seznam. Existuje také možnost zadat podporu ručně zadáním hodnoty excentricity e_z. To se pak přiměřeně zohlední ve výsledcích posouzení stability.
