Definição do comprimento efetivo no RFEM 6

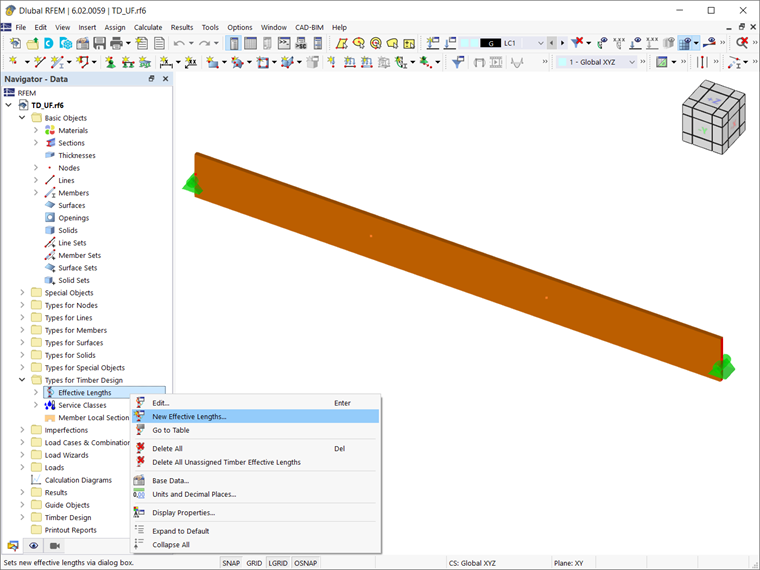

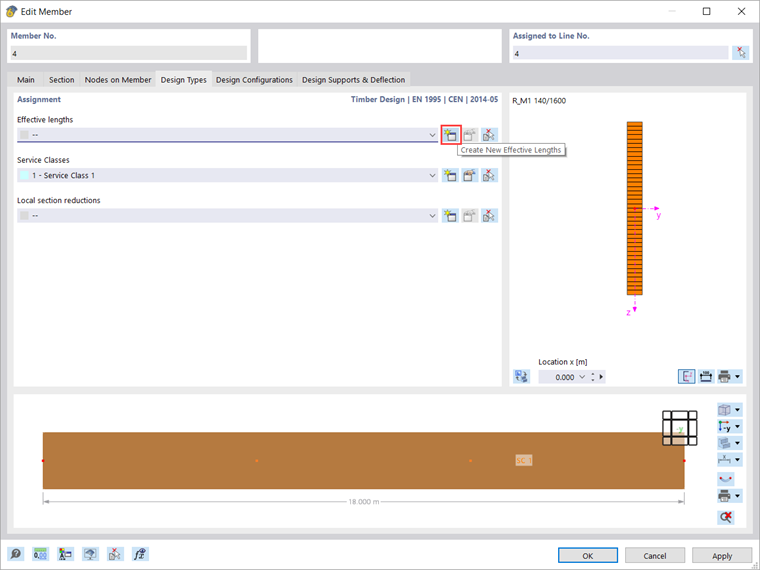

Se já trabalhou com o RFEM 6, provavelmente sabe que o comprimento efetivo não é uma configuração local de apenas uma barra. Isto significa que cada comprimento efetivo definido no programa pode ser atribuído a várias barras ou conjuntos de barras ao mesmo tempo. A caixa de diálogo "Comprimento efetivo" pode, portanto, ser aberta tanto através do separador Dados do navegador (Figura 2) como através do separador Tipos de dimensionamento da janela de barra (Figura 3).
Apoios nodais intermédios sem excentricidade

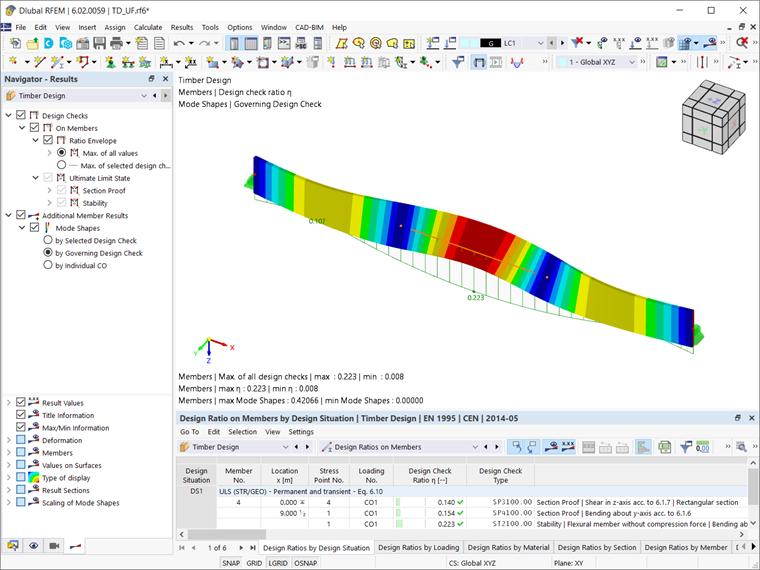

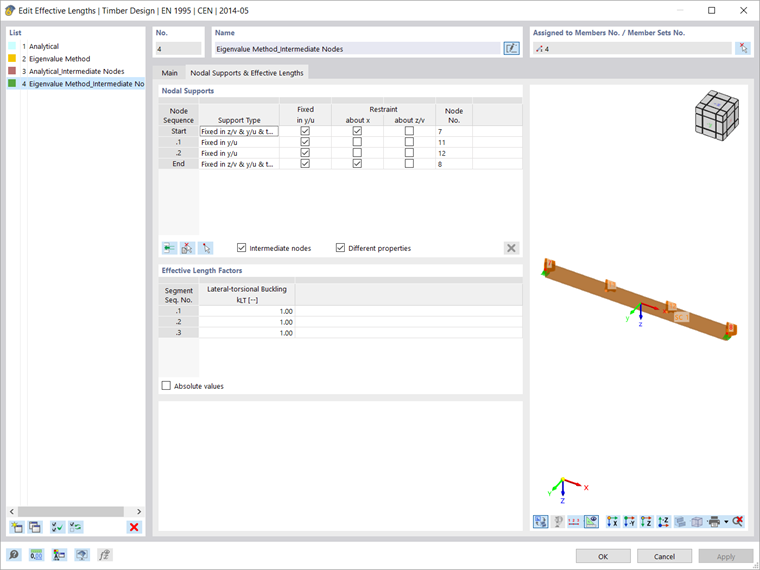

Vejamos' primeiro os resultados em que o comprimento efetivo para a encurvadura por flexão-torção é determinado tendo em consideração os apoios nodais definidos na Figura 4 (ou seja, não é introduzida nenhuma excentricidade). Pode ver que além dos nós inicial e final, são inseridos dois nós intermédios com propriedades diferentes segundo a imagem. Isto é representado graficamente na vista do lado direito da caixa de diálogo. O comprimento efetivo assim definido é então atribuído à barra e os resultados do dimensionamento de madeira são apresentados na Figura 5.
Como já foi mencionado na introdução, existe uma função específica do RFEM 6 para a determinação do momento fletor crítico através da qual é possível atribuir uma excentricidade aos apoios nodais. A excentricidade refere-se ao apoio lateral em y/u e pode ter um efeito estabilizador ou destabilizador na encurvadura por flexão-torção, dependendo da posição do banzo comprimido. Isto é demonstrado no exemplo atribuindo a excentricidade aos dois apoios intermédios.

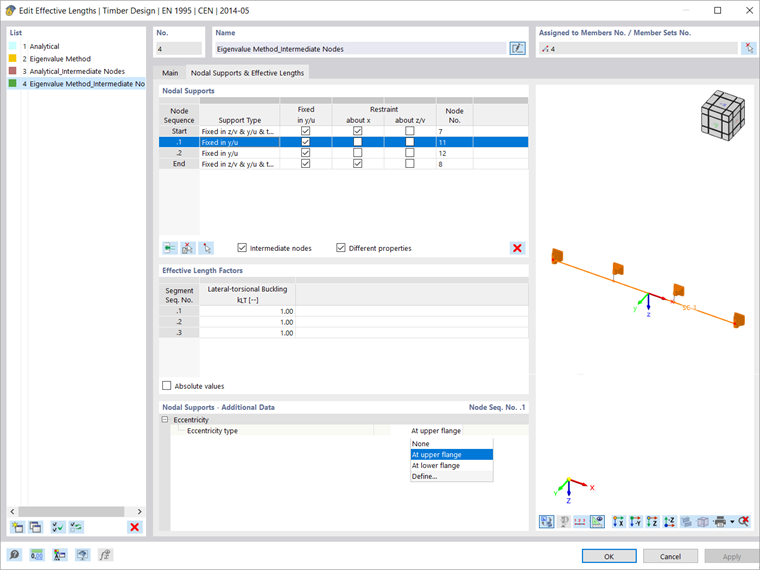

Para atribuir uma excentricidade aos apoios, abra o separador de diálogo "Apoios de nó e comprimentos efetivos" e selecione os nós intermédios na secção "Apoios de nó" (Figura 6). Irá notar que está agora disponível uma nova secção na parte inferior da caixa de diálogo onde pode definir dados adicionais para o apoio de nó. Assim, pode definir um apoio num banzo superior ou inferior. Também tem a opção de definir manualmente a excentricidade. Observe que a entrada se refere à linha selecionada acima na tabela "Apoios de nó". Neste exemplo, os dois apoios de nó intermédios são definidos no banzo superior, que também pode ver na vista no lado direito da caixa de diálogo.

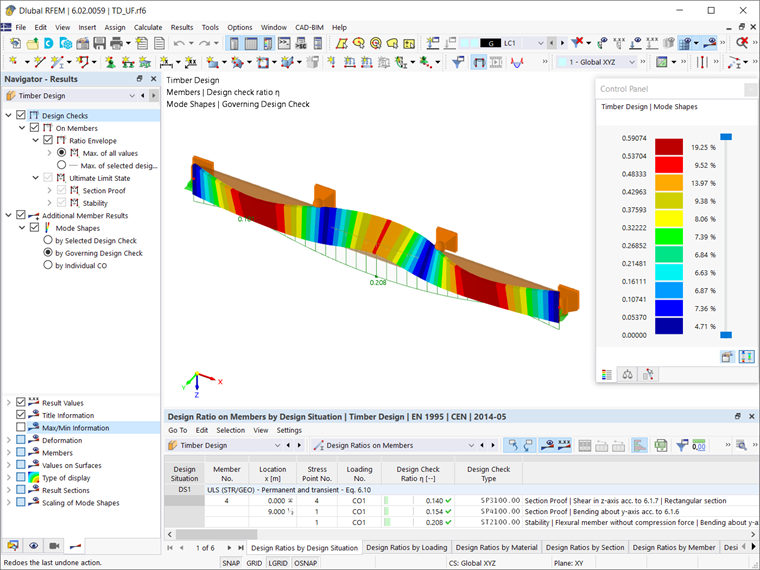

Ao definir os apoios nodais intermédios no banzo superior, os resultados são os da Figura 7.
Resumo
A secção de diálogo "Apoios de nós - dados adicionais" é apresentada no separador "Apoios de nós e comprimentos efetivos" se uma mola foi definida como apoio ou se existe um apoio lateral em y/u sem restrição rígida em torno de x. A entrada refere-se à linha selecionada na tabela "Apoios de nó". Com esta função específica do RFEM 6, pode definir uma excentricidade que pode ter um efeito estabilizador ou destabilizador para a encurvadura por flexão-torção, dependendo da posição do banzo comprimido. Está disponível uma lista para onde pode definir o apoio num banzo superior ou inferior. Também existe a opção de definir o apoio manualmente definindo o valor da excentricidade ez. Isto é depois considerado em conformidade nos resultados da análise de estabilidade.
