Definición de la Longitud Efectiva en RFEM 6

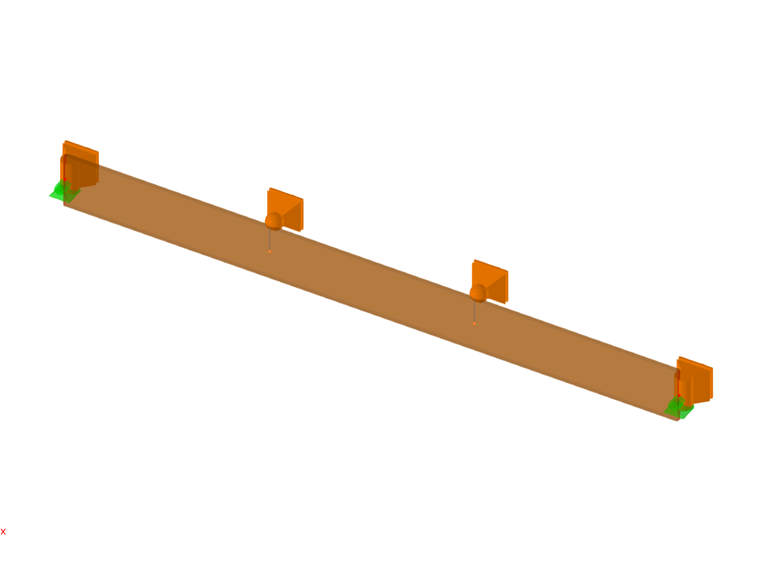

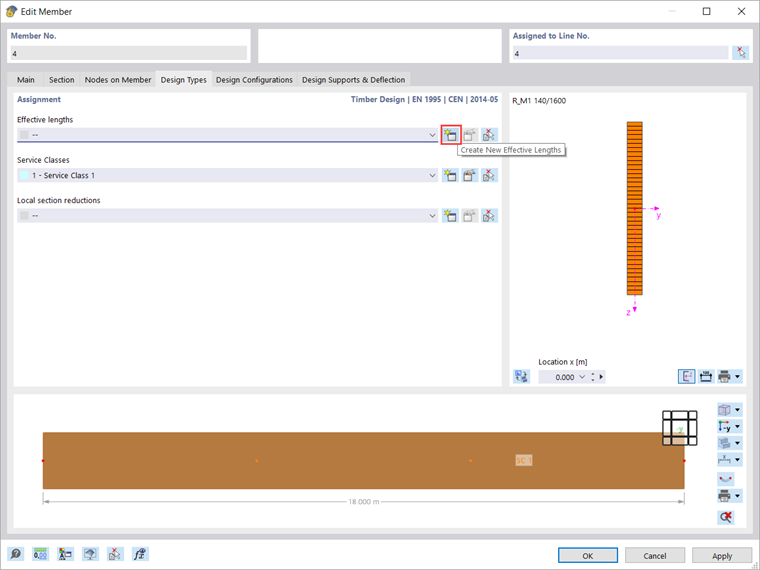

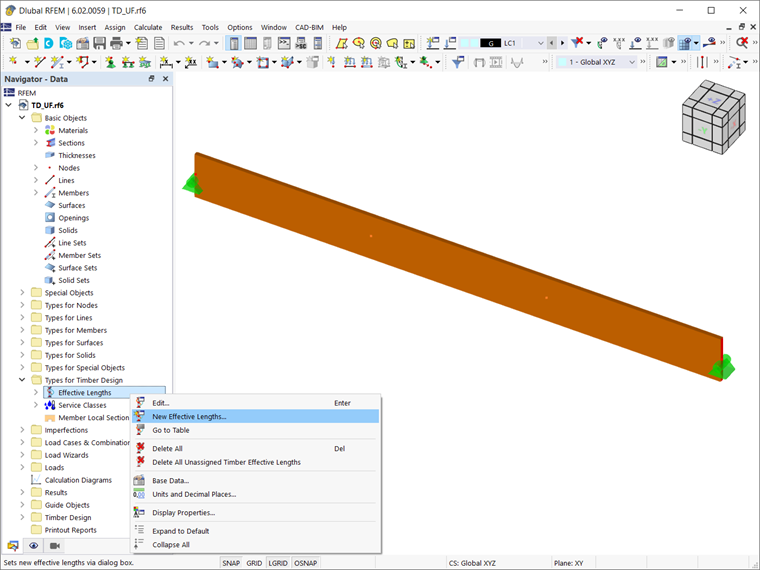

Si ya has trabajado con RFEM 6, probablemente sepas que la longitud efectiva no es una configuración local de solo un elemento. Esto significa que cada longitud efectiva definida en el programa puede asignarse a varios elementos o conjuntos de elementos al mismo tiempo. Por lo tanto, el cuadro de diálogo "Longitud Efectiva" se puede abrir tanto a través de la pestaña Datos del navegador (Imagen 1) como a través de la pestaña Tipos de Diseño de la ventana del elemento (Imagen 2).
Soportes Nodal Intermedios Sin Excentricidad

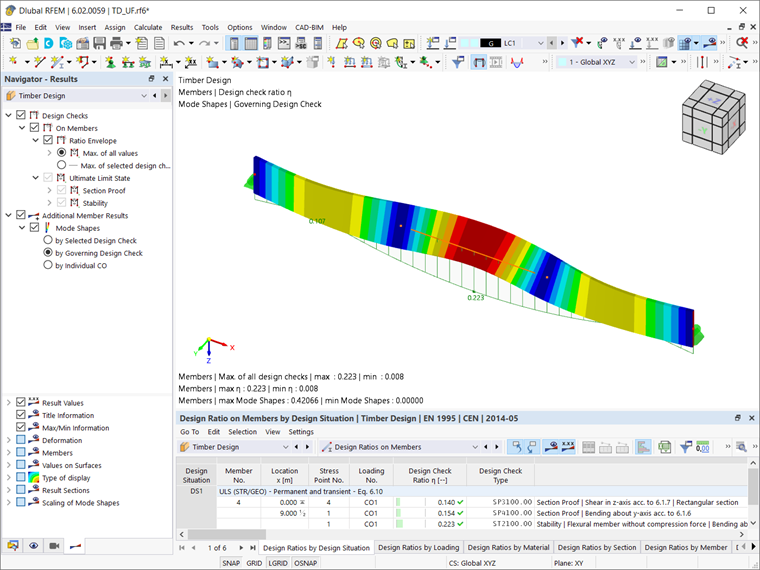

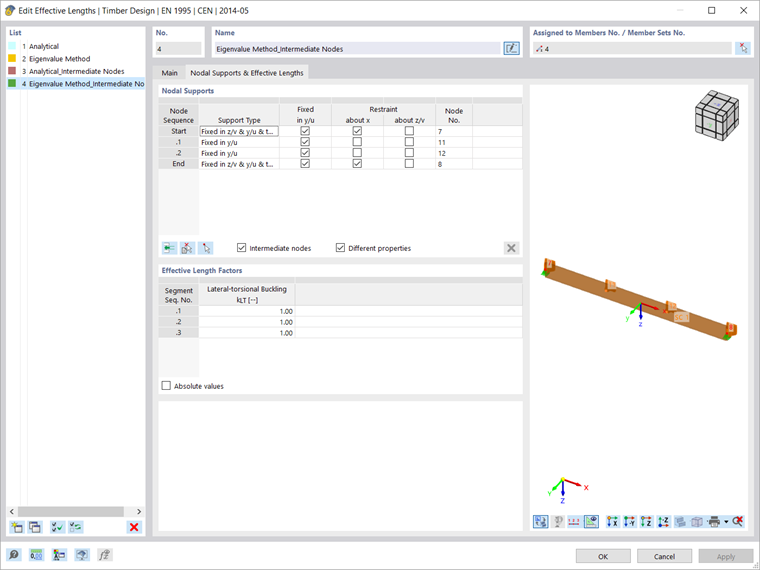

Primero veamos los resultados cuando la longitud efectiva para pandeo lateral-torsional se determina teniendo en cuenta los soportes nodales definidos en la Imagen 3 (es decir, sin introducir excentricidad). Puedes ver que además de los nodos de inicio y fin, se insertan dos nodos intermedios con diferentes propiedades, como se muestra en la imagen. Esto se representa gráficamente en la vista en el lado derecho del cuadro de diálogo. La longitud efectiva definida de esta manera se asigna entonces al elemento y los resultados del diseño de madera se muestran en la Imagen 4.
Como ya se mencionó en la introducción, hay una función específica de RFEM 6 para determinar el momento flector crítico mediante el cual se puede asignar una excentricidad a los soportes nodales. La excentricidad se refiere al soporte lateral en y/u y puede tener un efecto estabilizador o desestabilizador en el pandeo lateral-torsional, dependiendo de la posición del ala de compresión. Esto se muestra en el ejemplo al asignar la excentricidad a los dos soportes intermedios.
Para asignar una excentricidad a los soportes, abre la pestaña de diálogo "Soportes Nodales y Longitudes Efectivas" y selecciona los nodos intermedios en la sección "Soportes Nodales" (Imagen 5). Notarás que ahora está disponible una nueva sección en la parte inferior del cuadro de diálogo donde puedes definir datos adicionales para el soporte nodal. Así, puedes definir un soporte en un ala superior o inferior. También tienes la opción de definir manualmente la excentricidad. Tenga en cuenta que la entrada se refiere a la fila seleccionada arriba en la tabla de "Soportes Nodales". En este ejemplo, los dos soportes nodales intermedios se definen en el ala superior, lo que también puede verse en la vista en el lado derecho del cuadro de diálogo.

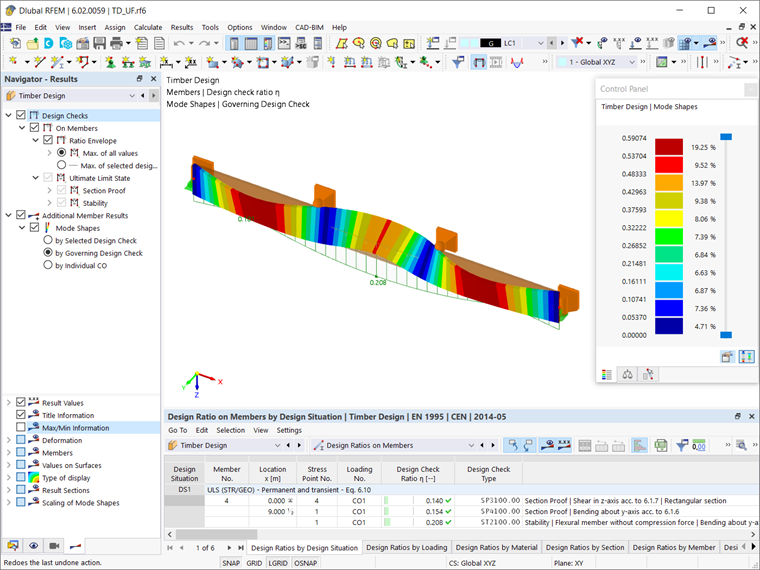

Al definir los soportes nodales intermedios en el ala superior, los resultados se muestran como en la Imagen 6.
Resumen
La sección de diálogo "Soportes Nodales – Datos Adicionales" se muestra en la pestaña "Soportes Nodales y Longitudes Efectivas" si se ha definido un muelle como soporte, o si hay un soporte lateral en y/u sin restricción rígida en torno a x. La entrada se refiere a la fila seleccionada en la tabla de "Soportes Nodales". Con esta función específica de RFEM 6, puedes definir una excentricidad que puede tener un efecto estabilizador o desestabilizador para el pandeo lateral-torsional, dependiendo de la posición del ala de compresión. Hay disponible una lista para definir el soporte en un ala superior o inferior. También está la opción de definir el soporte manualmente estableciendo el valor de excentricidad ez. Esto se tiene en cuenta correspondientemente en los resultados del análisis de estabilidad.
